تفاصيل المنتج:
شروط الدفع والشحن:
|
| البعد: | 2700 * 2300 * 1550 مم | حجم ثنائي الفينيل متعدد الكلور: | الحد الأقصى: 1200 * 330 مم الحد الأدنى: 100 * 100 مم |
|---|---|---|---|
| سمك ثنائي الفينيل متعدد الكلور: | 0.5 ~ 5 مم | وضع التركيب: | انتقاء المجموعة ووضع المجموعة |
| دقة التركيب: | ± 0.02 مم (دقة التكرار） | اعالي الجبال: | المعيار: ≤5mm |
| سرعة التثبيت: | 200000 ~ 250000 CPH | عدد محطات التغذية: | 68 قطعة |
| رقم الرأس: | 68 قطعة | القوة: | 380AC 50 هرتز |
| استهلاك الطاقة: | 6 كيلو واط | X ، Y ، Z طريقة محرك الأقراص: | محرك خطي مغناطيسي متطور ومحرك مؤازر |
| إبراز: | 68 جهاز التغذية SMT لتحديد المكان,68 محطة SMT اختيار مكان آلة,اختار مكان آلة للأنابيب LED,68 Stations SMT Pick Place Machine,Pick Place Machine For Tube LED |
||
عالية الجودة توفير الطاقة 68 الرؤوس 68 محطات التغذية
وصف لجهاز HT-F9 لتحديد المواقع
ذراع مزدوجة مغناطيسية خطية LED عالية السرعة اختيار ووضع آلة، إنتاج 4 أنواع من المواد في نفس الوقت، والقدرة على الوصول 250000 CPH.
تستخدم آلة SMT فوهة الاستنشاق على الرأس لاستيعاب مكونات مختلفة من المغذيات وتثبيتها على لوحة PCB.
آلة التقط والوضع SMT هي المعدات الرئيسية في عملية إنتاج SMT ، والتي لا يمكن استبدالها بمعدات أخرى.
عملية إنتاج SMT هي طلاء معجون اللحام ، وتثبيت المكونات ، واللحام الإعادة ، إنها العملية الأكثر أهمية في عملية إنتاج SMT. من أجل الحصول على جودة التثبيت الجيدة ،يجب أن يكون SMT اختيار ووضع آلة عملية تركيب جيدة بالإضافة إلى المعدات الجيدة.
السمات الرئيسية
● ذراع مزدوجة مقناطيسية خطية LED عالية السرعة للاختيار ووضع آلة
● 68 محطة تغذية و 68 فوهة

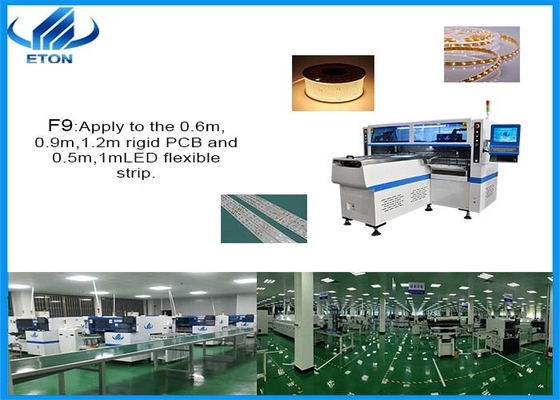

● تطبيق على 0.6M،0.9M1.2M PCB جامدة و 0.5M 1M شريط مرن LED.
● إنتاج مع 4 أنواع من المواد في نفس الوقت مع قدرة عالية.
● متاح لللوح مع أي نسبة من رقاقة LED ومقاومة.
● وحدة ذراع مزدوجة أربعة، 17 فوهة لكل جزء تركيب، يمكن تركيب الجزء A/B/C/D بشكل منفصل أو متزامن.
● معايرة تلقائية، دقة عالية، متاحة لRGB.
● تكنولوجيا حصرية براءة اختراع: تجميع للاستعمال وجميع لترتيب.
المعلم التقني الرئيسي
| البعد | 2700*2300*1550ملم |
| طول PCB وعرضه |
الحد الأقصى:1200*330ملم الدقيقة: 100*100ملم |
| سمك الـ PCB | 0.5~5ملم |
| وضع التثبيت | المجموعة لتأخذها والمجموعة لترفعها |
| دقة التثبيت | ± 0.02 ملم |
| ارتفاع التثبيت | القياسية: ≤5 ملم |
| سرعة التثبيت | 200000 ~ 250000 CPH |
| المكونات |
LED 3014/3020/3528/5050 ومقاومة، مكثفات، مُستقيمات الجسر |
| مساحة المكونات | 0.5ملم |
| عدد محطات التغذية | 68 PCS |
| عدد الرأس | 68 PCS |
| القوة | التيار المتردد 380 فولت 50 هرز |
| استهلاك الطاقة | 6 كيلوواط |
| محور X،Y،Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة ومحركات الخدمة |

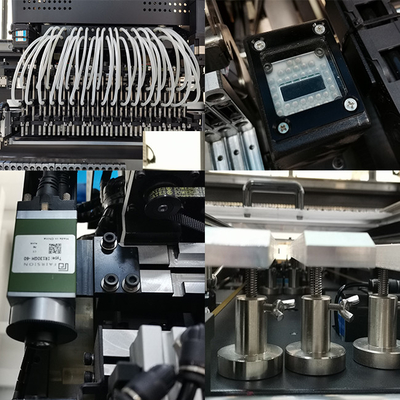

الصورة HT-F9
تطبيق HT-F9آلة الاختيار والوضع
أنبوب LED، ضوء شريط مرن، ضوء لوحة الخ

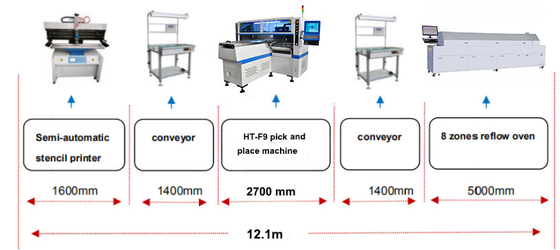

خط إنتاج شبه أوتوماتيكي HT-F9
مقدمة الشركة
منذ تأسيسها في عام 2011، التزمت ETON بتطوير وإنتاج آلات وضع SMT.
1فريق تقني قوي، دعم تحديثات الآلات باستمرار، دعم العملاء ودعم تقني قوي.
2. خبرة غنية في خط صناعة SMT. ETON أنشئت أكثر من 10 سنوات، ونحن الرائدة في صناعة آلة SMT في الصين.
3القدرة الإنتاجية القوية، إيتون لديها أكثر من 50000 متر مربع الحديقة الصناعية في مقاطعة جيانغسي، قدرة الآلة أكثر من 50 وحدة / شهر.
4. خدمة جيدة ومهنية. توفير المهندس خدمة الباب إلى الباب، دعم التدريب عبر الإنترنت فيديو، تدريب فيديو.
نشارك، وبدل مجانا جزء الجهاز الأساسي خلال الضمان ويمكننا أيضا توفير حل خط SMT المهنية.
الشهادة
لدينا 9 اختراعالبراءات العملية12 البرمجياتالبراءات.
عميلنا
إيتون كشركة رائدة في مجال تصنيع الصور الإلكترونية العالمية عالية السرعة الاختيار ووضع آلة، يتم تصدير المنتجات إلى أكثر من 20 بلدا ومنطقة، بما في ذلك الهند وفيتنام وتونس ومصر،تركيا، روسيا، تايلاند، الخ
معارضنا
شركتنا تشارك في المعارض في الداخل والخارج كل عام (باستثناء فترة الوباء) ، مثل:
في الخارج: معرض الهند دلهي، معرض الهند مومباي، معرض باكستان، معرض مصر، معرض تونس، معرض تايلاند، الخ
المحلي: معرض غوانغتشو غوانغيا؛ معرض شنغهاي ميونيخ؛ معرض تشونغتشينغ للضوء LED، الخ
خدماتنا بعد البيعالخدمةs
الحزمة والتسليم
جميع الآلات محملة بالفراغ والحزم الخشبية مثل تلك الموجودة في الصور
الخطوة الأولى: تغليف الفيلم
منع الجهاز من الغبار والماء والاصطدام والاهتزاز
الخطوة الثانية: إضافة علبة رغوة + فيلم
حماية آمنة مزدوجة، منع الجهاز من الاصطدام والاهتزاز.
الخطوة الثالثة: تغليف فريد من نوعه من ورق القصدير
إضافة حزمة من ورق القصدير يمكن أن يمنع الفيلم من الخدش كسر.
الخطوة 4، التعبئة المخصصة من الورق المقوى
التعبئة الخشبية القوية المخصصة للسفن المحيطية، والآلات ثابتة في الكرتون الخشبي، ومنع بشكل فعال الاصطدام والصدمة.
الأسئلة الشائعة:
س: هل لديكم خدمة ما بعد البيع في الخارج؟
ج: يمكننا توفير الدعم الفني في الخارج. إذا كانت لديك أي مشاكل فنية، فإن مهندسينا سوف توفر لك الدعم في الوقت المناسب. في الخارج، لدينا مكتب الهند ومصر والمهندس المحلي، الخ.
س: كيف هي التدريب؟
ج: بعد شراء آلاتنا، يمكنك إرسال مهندسيك إلى مصنعنا، أو نرسل مهندسينا إلى مصنعك، ومن ثم سندرب موظفيك على تشغيل هذه الآلات.التدريب عبر الإنترنت ودروس الفيديوخلال الوباء، إذا لم يتمكن مهندسونا من الخروج، لدينا أيضاً تدريبات خاصة على الإنترنت ودورات تعليمية فيديو.
س: هل من الصعب استخدام الآلة؟
الجواب: الآلة ذكية جدا وسهلة التشغيل، مثل الهاتف الذكي، أيضا البرنامج مصنوع من قبل شركتنا، لذلك نحن نعرف كيفية جعلها أكثر ذكاء وتشغيل ودية.
س: أي آلة يمكنني شرائها منك؟
ج: آلة وضع متعددة الوظائف ، آلة وضع عالية السرعة ، آلة التوزيع ، آلة التحميل ، آلة الطباعة ، لحام التدفق ، الخ.
س: هل لديك أي عملاء في الهند؟ كم عدد الآلات الموجودة في الهند؟
ج: نعم ، لدينا العديد من العملاء الكبار في الهند ، مثل RK ، SURYA ، FIEM ، CALCOM ، POLYCRB ، إلخ. لقد بعنا أكثر من مئة آلة إلى الهند ونذهب إلى المعرض كل عام.
