تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضمان: | سنة واحدة | الاسم: | آلة الالتقاط والوضع الأوتوماتيكية SMT |
|---|---|---|---|
| التطبيق: | شريط LED ، أنبوب ، لوحة ضوء | إمدادات الطاقة: | 380AC 50 هرتز |
| الوزن: | 1700 كجم | سرعة التثبيت: | 150000-180000 CPH |
| البعد: | 2700 * 2300 * 1550 مم | سمك ثنائي الفينيل متعدد الكلور: | 0.5-5 ملم |
| تسليط الضوء: | آلة تركيب أنابيب LED,آلة تركيب أنابيب LED,68 آلة تحميل ووضع المغذيات,Tube LED mounting machine,68Feeder Pick And Place Machine |
||

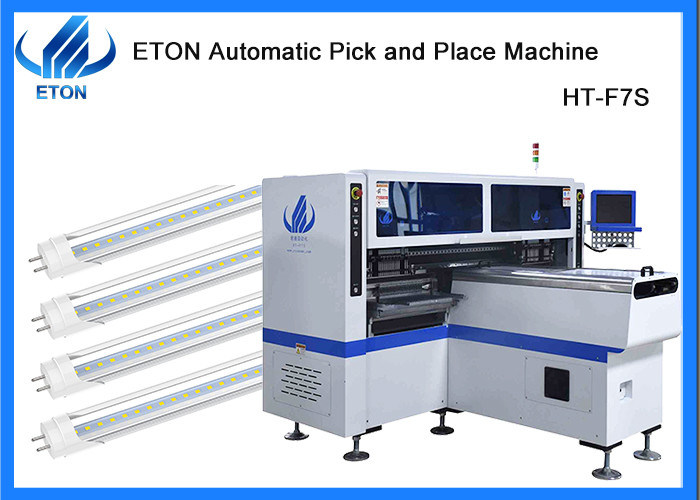

عالية السرعة 68 المغذية أنبوب LED تركيب SMT اختيار ووضع آلة
الشحن والتسليم
النقل البري:مناسبة للبلدان الداخلية وميسورة التكلفة
الشحن الجوي:من أجل السلع العاجلة، وهي أكثر وسائل النقل تكلفة.
الشحن:انها مناسبة للسلع الثقيلة، والراحة وانخفاض تكلفة الشحن التي من السهل للعملاء لقبول وقت وصول البضائع.
الوصف
IPC9850 القدرة: 150000-180000 CPH
رقم البراءة: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0

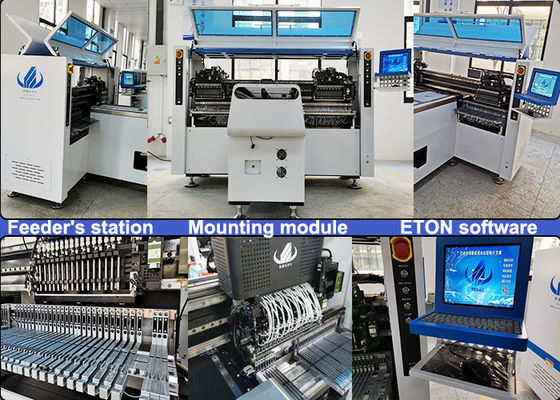

المعلم التقني
| النموذج | HT-F7S |
| البعد | |
| الطول | 2700ملم |
| العرض | 2300ملم |
| الطول | 1550ملم |
| الوزن الإجمالي | 1700 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى:1200*330ملم الحد الأدنى:100*100ملم |
| سمك الـ PCB | 0.5-5ملم |
| تشبيكات الـ PCB | المضغوطات الهوائية القابلة للتعديل |
| وضع التثبيت | المجموعة لتأخذها والمجموعة لترفعها |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة لمسة |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 5 PCS (الكاميرا الرقمية) |
| محاذاة الرؤية، تصحيح العلامة | |
| زيادة دقة التركيب | ± 0.02 ملم |
| ارتفاع التثبيت | 5 ملم |
| سرعة التثبيت | 150000~180000 CPH |
| المكونات | LED 3014/ 3020/ 3528/ 5050 ومكثفات، المقاومات، مبررات الجسر، الخ |
| المكونات السرعة | 0.5ملم |
| رقم محطة التغذية | 68 PCS |
| عدد الفوهات | 34 PCS |
| القوة | 380AC 50 هرتز |
| استهلاك الطاقة | 6كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | الطول الأقصى:1200 مم |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة + محركات الخدمة |
| طريقة التغذية | طعام كهربائي بمحرك مزدوج |

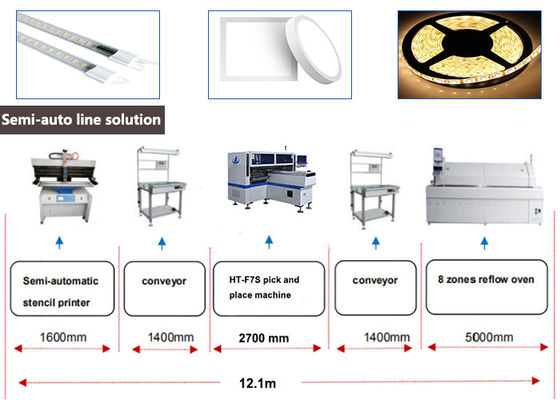

حل خط SMT
خط نصف أوتوماتيكي كامل يحتاج إلى عدة أجهزة لإنتاج نصف كامل، مثل آلة الطباعة النقاشية شبه الأوتوماتيكية، محمول، آلة الاختيار والوضع وفرن إعادة التدفق الخ
النفخ هو وظيفة كل آلة:
الشهادات
كمصنع ذو خبرة في آلة SMT، حصلنا على عدد من تقنيات الملكية الفكرية، بما في ذلك 9 براءات اختراع، 200 براءة اختراع عملية، 49 حقوق الطبع والنشر البرمجي،مع قسم البحوث والتطوير الذي فزنا به للإنتاج والتفتيشو أيضاً حصل على الشهادات الأجنبية كـ (سي إي) و (سي سي سي) و (سي ار إيه)
إلخ
الخدمة
الأسئلة الشائعة
س: كم مكون يمكن لجهاز الاختيار والوضع الخاص بك تركيبها في لوحة PCB؟
ج. بينما هذا هو لاحتياجات عملائنا وحجم لوحة الـ PCB.
السؤال: ما هي المكونات التي يتم تركيبها بشكل رئيسي على آلة؟
أ. لآلة الاختيار والوضع متعددة الوظائف التي يمكن أن تضع IC ، رقاقة LED ، المقاومات ، المكثفات والمكونات الشكل مثل العدسة.مكونات تركيب آلة التثبيت عالية السرعة LED3014/3020/35285050المقاومات والمكثفات والمستقيمات
