تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضمان: | سنة واحدة | المكونات القابلة للتطبيق: | 0402 |
|---|---|---|---|
| الاسم: | آلة SMT Pick and Place ، SMT Chip Mounter | التطبيق: | خط إنتاج SMT |
| الحالة: | جديد ، أصلي 100٪ ، جديد تمامًا | اسم المنتج: | وضع الجهاز \ LED Mounter \ آلة تجميع LED |
| سرعة التثبيت: | 45000 CPH | النوع: | أوتوماتيكي |
| استخدام: | تجميع لوحة الدائرة ، آلة تركيب SMT ، SMD ، LED | البند: | LED SMD رقاقة المركب |
| تسليط الضوء: | 45000CPH معدات التصنيع SMT,معدات تصنيع محرك خطي SMT,معدات تصنيع المحرك المغناطيسي SMT,Linear Motor SMT Manufacturing Equipment,Magnetic Motor SMT Manufacturing Equipment |
||
محرك خطي مغناطيسي 45000CPH في الإنتاج
المعلم التقني

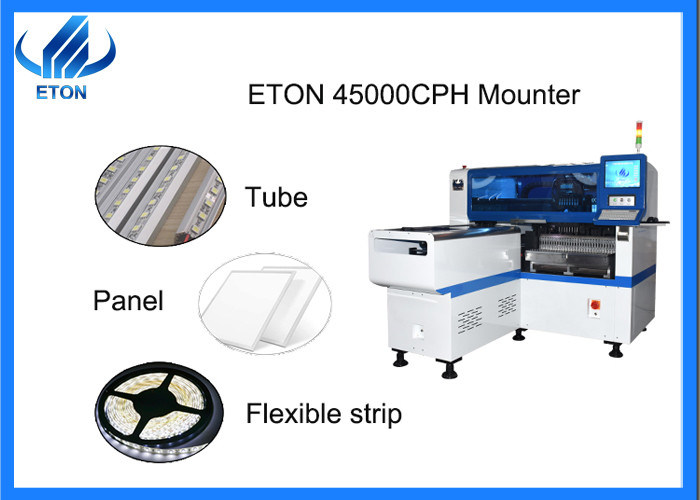

HT-E8S-1200 هي آلة SMT مصممة خصيصًا لإنتاج العدسات بقدرة مثالية تبلغ 45000CPH.
| المكونات | رقاقة LED، مكثفات، المقاومات، IC، RGB، مكونات على شكل الخ |
| الوزن الإجمالي | 1700 كجم |
| ارتفاع التثبيت | < 15 ملم |
| سمك الـ PCB | 0.5-5ملم |
| العرض | الشاشة الملموسة |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصل،الاختيار المنفصل والوضع المنفصل |
| البرمجيات | البحث والتطوير بشكل مستقل |
| كاميرا الموقع | الرؤية لتحديد الطيران + تصحيح MARK |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| رقم الكاميرا | مجموعتان من الكاميرات المستوردة |
| طول و عرض للوحة | الحد الأقصى:1200*350ملم الحد الأدنى:100*100ملم |
| إعادة تركيب الدقة | رقاقة ± 0.04 ملم |
| طول*عرض*ارتفاع | 2550mm*1650mm*1550mm |
| سرعة التثبيت | 45000 CPH ((المثلى) |
| تشبيكات الـ PCB | المضغوطات الهوائية القابلة للتعديل |
الجزء الرئيسي من الجهاز:
ثلاثة مكونات رئيسية: البرمجيات، الكهربائية والميكانيكية.
أجزاء و وظائف الآلات
الحاسوب الرئيسي: دماغ الآلة التي تجمع إشارات ردود الفعل وتعالجها قبل إصدار تعليمات
الصندوق الكهربائي: يتم دمج جميع دوائر الآلة في الصندوق الكهربائي. بعد توصيل الطاقة الخارجية ، فإنه يتحكم في عملية تشغيل الآلة مع الآلة المضيفة
لوحة الدوائر: تتحكم في أجزاء مختلفة من الآلة
محرك الخدمة: بعد أن يتم تشغيل محرك الخدمة ، فإنه يتحول إيجابي وسلبي ، ويدفع قضيب المسمار للدوران عن طريق توصيل قضيب المسمار بالربط ، وبالتالي القيادة (رأس التثبيت ،منصة النقل) للقيام بحركة متبادلة خطيةمحرك الخدمة يتحكم في المسمار
محرك خطي: محرك خطي مغناطيسي، من خلال الاتصال الكهربائي الخارجي لجعل جهاز التشغيل يولد حقل مغناطيسي، الستاتور نفسه مغناطيس دائم،تحريك الستاتور من خلال التفاعل بين القطبين المغناطيسي لجعل رأس الصعود حركة متبادلة.
حاكم الشبكة المغناطيسية: مسح مجال مغناطيسي بدون اتصال، وقيمة القياس التناظرية إلى إشارة إخراج مطلقة أو تدريجية، دقة الكشف العالية، سرعة الاستجابة السريعة،إلى حد ما يحدد دقة تركيب الرأس.
حلبة توجيه خطية: تستخدم لدعم وتوجيه الجزء المتحرك (رأس التثبيت ، منصة النقل) ، وفقًا للاتجاه المحدد للقيام بحركة متبادلة عالية الدقة
محرك خطوة: يتم ضبط عرض المسار عن طريق ضبط المحرك لتشغيل برغي ربط الحزام ، بحيث يكون مناسبًا لتثبيت ألواح الدوائر المختلفة للعملاء.محرك النقل يدفع الحزام، الذي يدفع لوحة الدوائر
خط إنتاج SMT
خط الإنتاج شبه الآلي
آلة طباعة لحام، ناقل، آلة التقط والوضع، فرن إعادة التدفق.
خط الإنتاج الآلي بالكامل
حزمة تحميل، ناقل، آلة زرع، الإطار العازل، آلة الطباعة التلقائية، آلة الاختيار والمكان، حزمة نقل دليل السكة الحديدية، فرن إعادة التدفق، حزمة تحميل.
إعلان شركةالمزايا
كان لدينا بناء شراكة طويلة الأجل مع بعض المصانع القوية!
نحن متخصصون في هذا المجال منذ 20 سنة
لدينا مصممين محترفين خاصين بنا
لدينا 50 ألف متر مربع من الحديقة الصناعية.
المعرض
شركتنا تشارك في العديد من المعارض في الداخل والخارج كل عام،
سترى كشك "إيتون" في بعض المعارض الكبيرة المعروفة في الصين، بما في ذلك المعارض الكبيرة التي عقدت في شنتشن وغوانغتشو وتشونغتشينغ وشنغهاي وأماكن أخرى.
وتشمل المعارض الخارجية المعارض في أكثر من 20 دولة بما في ذلك مومباي وديلي ومصر وتركيا وفيتنام.
الأسئلة الشائعة
1لماذا نتبنى أجهزة التغذية الإلكترونية الذكية؟
وتعتمد آلاتنا على أجهزة التغذية الإلكترونية الذكية التي هي أكثر استقراراً وعالمية وذكية.
سرعة التغذية من المغذية الإلكترونية أسرع من المغذية الروحية التقليدية.
إلقاء وتساقط المواد بفعالية.
2ما هي أعلى قدرة إنتاجية ودقة لجهاز الـ " LED pick and place " الخاص بنا ؟
قدرة إنتاج آلة لدينا يمكن أن تصل إلى 250000 رقاقة في الساعة.
في مجال آلة تحديد المواقع LED. لدينا دقة يمكن أن تصل إلى 0.02 ملم، ونحن نتبنى تحديد المواقع البصرية،
تصحيح علامة تحديد الطيران ونظام التحكم الصناعي الذكي.
3ماذا عن براءات الاختراع وشهادات التكنولوجيا؟
لدينا العديد من براءات الاختراع التكنولوجية التي هي الاختراع العالمي الأول. لدينا خبرة غنية في البحث والتطوير وشهادة الموافقة. نحن معتمدون كشركة تقنية عالية وطنية.
