تفاصيل المنتج:
شروط الدفع والشحن:
|
الضمان: | سنة واحدة | التطبيق: | شريط LED |
---|---|---|---|
إمدادات الطاقة: | 380AC 50 هرتز | الوزن: | 1700 كجم |
سرعة التثبيت: | 200000-250000 CPH | البعد: | 3100 * 2300 * 1550 مم |
مغذيات: | 68 قطعة | سمك ثنائي الفينيل متعدد الكلور: | 0.5-1.5 ملم |
تسليط الضوء: | أي طول LED SMT الشريحة المثبتة,250MM LED SMT تشيب مونتر,آلة تثبيت رقاقة LED,250MM LED SMT Chip Mounter,Roll LED Chip Mounter Machine |

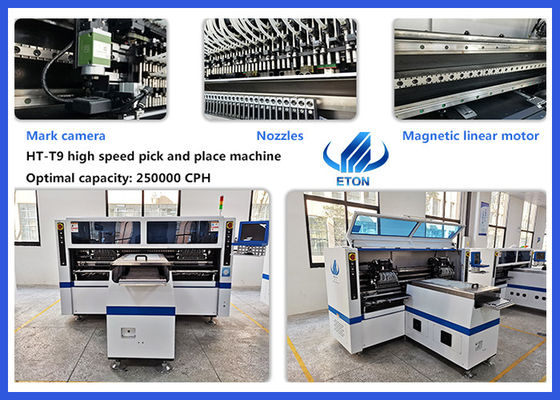

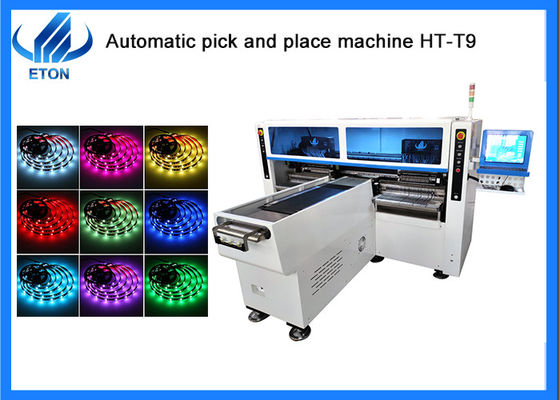

250MM*أي طول لضوء الشريط المتحرك 250000 سعة آلة SMT
الخصائص
IPC9850 القدرة: 200000 ~ 250000 CPH
رقم البراءة: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
المعلم التقني
النموذج | HT-T9 |
البعد | |
الطول | 3100ملم |
العرض | 2300ملم |
الطول | 1550ملم |
الوزن الإجمالي | 1700 كجم |
بي سي بي | |
طول و عرض للوحة | 250 ملم*أي طول |
سمك الـ PCB | 0.5-1.5ملم |
تشبيكات الـ PCB | المضغوطات الهوائية القابلة للتعديل |
وضع التثبيت | المجموعة لتأخذها والمجموعة لترفعها |
أ.س. | |
النظام | ويندوز 7 |
البرمجيات | البحث والتطوير بشكل مستقل |
العرض | شاشة لمسة |
جهاز الإدخال | لوحة المفاتيح، الماوس |
نظام الرؤية | |
رقم الكاميرا | 5 PCS (الكاميرا الرقمية) |
محاذاة الرؤية، تصحيح العلامة | |
زيادة دقة التركيب | ± 0.02 ملم |
ارتفاع التثبيت | 5 ملم |
سرعة التثبيت | 200000 ~ 250000 CPH |
المكونات | LED 3014/ 3020/ 3528/ 5050 ومكثفات، المقاومات، مبررات الجسر، الخ |
المكونات السرعة | 0.5ملم |
رقم محطة التغذية | 68 PCS |
عدد الفوهات | 68 PCS |
القوة | 380AC 50 هرتز |
استهلاك الطاقة | 6كيلوواط |
بيئة التشغيل | 23°C±3°C |
ناقل نقل | الحد الأقصى للطول: 1000 ملم |
سرعة الإرسال | > 500mm/sec |
اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
وضع الإرسال | محرك الأقراص عبر الإنترنت |
وضع الموقف | البصرية |
استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة + محركات الخدمة |
طريقة التغذية | طعام كهربائي بمحرك مزدوج |
تطبيق الآلة
معارضنا
كمؤسسة من ذوي الخبرة في مجال تجارة آلة اختيار وموقع SMT مع أكثر من 30 دولة ومنطقة على متن ، وقد شاركت إيتون في العديد من المعارض من الدول الأجنبية ،مثل معرض الهند مومبايالمعرض الهندي في دلهي، المعرض المصري، المعرض التركي، المعرض الباكستاني، الخ.معرض شنغهاي ميونيخ، معرض الضوء LED تشونغتشينغ، الخ
آلة ذات صلة

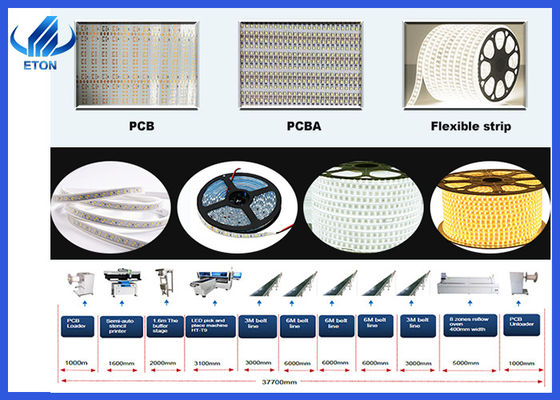

Weيمكن أن توفر خط إنتاج SMT كامل،خط إنتاج الضوء:
1. آلة التقط والوضع
2آلة تحميل
3آلة نقل
4آلة طابعة الشبكة
5آلة الفرن
6آلة التفريغ
7خلاط لحام
8آلة تجميع ضوء الشريط
