تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضمان: | سنة واحدة | الاسم: | ET5235 |
|---|---|---|---|
| إمدادات الطاقة: | التيار المتردد: 220 ± 10٪ ، 50 / 60HZ 1Φ 3KW | الحالة: | جديد |
| الوزن: | 700 كجم | البعد: | 1240 مم * 1450 مم * 1650 مم |
| ارتفاع النقل: | 900 ± 40 مم | سرعة النقل: | ماكس 1200 مم / ثانية للبرمجة |

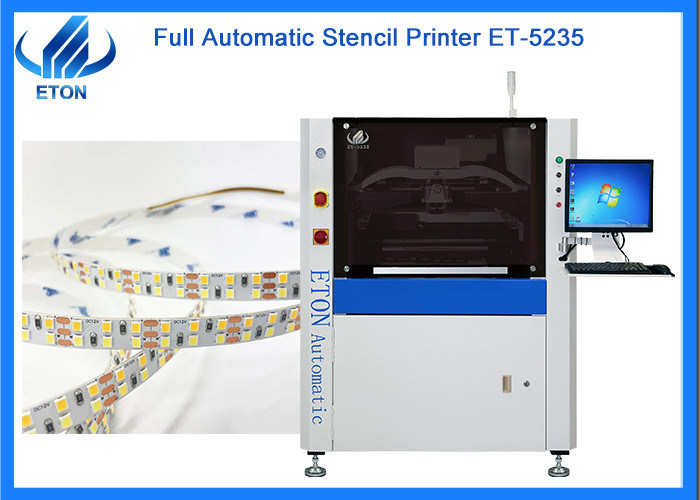

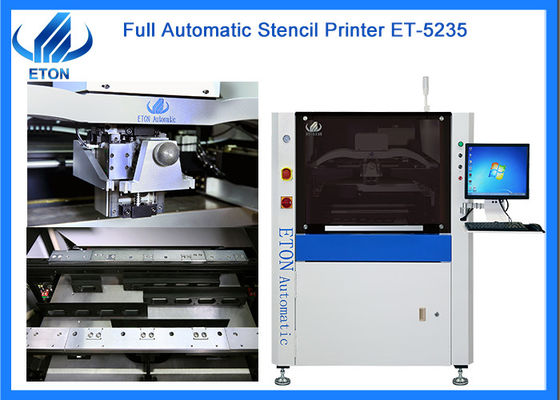

ضبط الارتفاعحل SMT الطابعة الرؤية الصلبة الصلبة الفعالة
الوصف
1.نظام نقل وتثبيت PCB
1 يمكن اختيار اتجاه تحميل PCB ودمجها بحرية.
2 شريط نقل داخلي فريد من نوعه لمنع التشنج.
3 التحكم في سرعة النقل البرمجة يجعل وقف PCB أكثر دقة.
4 تبني مشابك جانبية مرنة ودعامات منقسمة لتثبيت PCB بشكل فعال لضمان اتصال متوازن تمامًا بين PCB والشبكة الصلبة.
5 هيكل محرك الوحدة المصممة بشكل مثالي تحسن بشكل فعال استقرار معايرة المنصة ، وتحقق ناقل التنقل الضئيل للغاية تحت ضبط دقيق ،حتى تتمكن الآلة من تلبية متطلبات الطباعة بدقة أعلىالهيكل بسيط وموثوق به ، والقابلة للتعديل مريحة ، ويمكن تحقيق تعديل ارتفاع PIN الدعم من لوحة PCB مع سمك مختلف بسرعة.
2نظام تحديد المواقع
1 قوس جسر-شكل تعليق معلق مكشوف اتصال مباشر.
2 حجم الشبكة الفولاذية عالمية، مع التطبيق الجيد والواسع.
3 الإطار الثابت للشبكة الصلبة
3.نظام الحفر
1 حزمة المكسرات من الألومنيوم المصبوب لضمان تشغيل أكثر سلاسة للمكسرات.
2 رأس طباعة محركات الدفع الخطوة ذاتية التحكم مع تعليق قابل للبرمجة
3 هيكل السكة الحديدية المنزلية ذات الموقع المزدوج يضمن دقة وسلاسة العمل قبل وبعد الطباعة.
4 وفقاً لمتطلبات الضغط المختلفة للضغط الأمامي والخلفي واستقرار الرفع والانخفاض ، لمنع تسرب معجون اللحام ،الشفرة لديها تصميم معين للضغط المرن، ضغط المكنسة، سرعة الرفع، سرعة الطباعة، ومدى الطباعة هي جميعها قابلة للتعديل من قبل البرنامج. توفير مجموعة متنوعة من طرق التفكيك لتلبية متطلبات مختلفة من PCB،توفير العملاء مع منصة تحكم الطباعة جيدة.
5 نظام كشط نوع السكة الحديدية، تحسين استقرار التشغيل وطويل العمر.
6 جهاز ردود فعل الضغط المكتوم بالكامل يراقب الضغط في جميع الأوقات، مما يجعل الطباعة أكثر اكتمالًا.
7 مقياس مدمج، لا يسقط أبدا.
| النموذج | ET-5235 | |
| إطارات الشاشة | الحجم الأقصى | 737ملم |
| الحجم الأدنى | 470ملم | |
| سمك | 25-40ملم | |
| حجم الـ PCB | ماكس: 520 * 350mm MIN: 50 * 50mm | |
| ارتفاع النقل | 900±20ملم | |
| توجيه النقل | يسار-يمين-يمين-يسار-يسار-يسار-يمين-يمين | |
| سرعة النقل | ماكس 1200 ملم/ثانية قابل للبرمجة | |
| رأس الطباعة | رأسين طابعيين مستقلين للاتصال المباشر مع سائق المحرك | |
| سرعة المكنسة | 6-300 ملم/ثانية | |
| نظام التنظيف | جاف، رطب، فراغ ((مبرمجة) | |
| دقة الطباعة | ±0.025mm | |
| وقت الدورة | ≤9s (باستثناء الطباعة والتنظيف) | |
| إدخال الطاقة | AC:220±10٪، 50/60HZ 1Φ 3KW | |
| طريقة التحكم | التحكم في جهاز الكمبيوتر | |
| البعد | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
| الوزن | حوالي 700 كجم | |
| الارتفاع العلوي لنقل PCB | 10 ملم | |
الشهادات
كمصنع ذو خبرة في آلة SMT، حصلنا على عدد من تكنولوجيات الملكية الفكرية، بما في ذلك 9 براءات اختراع، 112 براءة اختراع عملية، 12 حقوق الطبع والنشر البرمجي،مع قسم البحوث والتطوير الذي فزنا به للإنتاج والتفتيشو أيضاً حصل على الشهادات الأجنبية كـ (سي إي) و (سي سي سي) و (سي ار إيه)
إلخ
معارضنا
المشاركة في المعارض المختلفة في الداخل والخارج كل عام (باستثناء فترة الوباء)
المعارض المحلية: معرض غوانغتشو غوانغيا، معرض شنغهاي ميونيخ، معرض تشونغتشينغ للضوء LED، الخ
الأسئلة الشائعة
س: ما الخدمات التي يمكنك تقديمها؟
(أ)

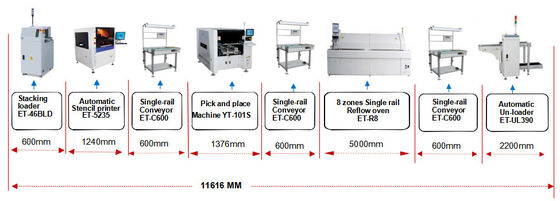

1) نحن نقدم حلول خط كامل لعملائنا
