تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | آلة "SMT Pick and Place Machine"، "SMT Chip Mounter"، "SMT Nozzle" | إمدادات الطاقة: | AC220V 50 هرتز |
|---|---|---|---|
| الضمان: | سنة واحدة | البعد: | 1490*2020*1650 ملم |
| سرعة التثبيت: | 48000CPH | اعالي الجبال: | <16 ملم |
| الوزن الكلي: | 2100 كجم | الحالة: | 100٪ أصلي ، جديد تمامًا |
| المكونات القابلة للتطبيق: | 0402،0805،0603،1206 ، SOP | التطبيق: | خط إنتاج SMD،SMT صلابة آلة إطلاق النار،SMT خط إنتاج،لآلة SMT |
| تسليط الضوء: | آلة تصنيع الشاشة التلقائية بالكامل,آلة صنع شاشة عرض LED SMT,آلة صناعة المصابيح DOB الكاملة التلقائية,SMT LED Display Screen Making Machine,Full Automatic DOB Bulbs Making Machine |
||
آلة عالية السرعة متعددة المتكاملة، اختراق اتفاقيات الصناعة، تحسين كبير في سرعة التثبيت، واستقرار الدقة.
محور X،Y و Z يتبنى محركًا خطيًا مغناطيسيًا متطورًا من Selt
إمكانيات مرنة لتسليم الأقراص الصلبة، متعددة المحطات، متعددة المواد
محور Y تبني هيكل قاع مزدوج مزدوج
دعم وظيفة فوهة استبدال تلقائي ((خيار)
تطبيق على 0402 ~ 35 * 35mm المكونات تحتاج إلى خيار الكاميرا الثابتة

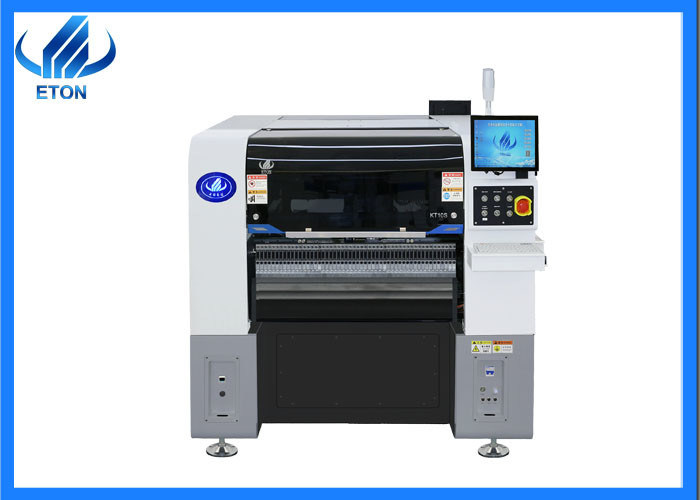

المعلم التقني لجهاز SMT
| النموذج | KT10S |
| البعد | |
| الطول | 1490ملم |
| العرض | 2020ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2080 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 450mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة لمسة |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 1PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16ملم |
| سرعة التثبيت | 48000 كيلوفرات ((في أفضل حالة) |
| المكونات | مصابيح LED ، مكثفات ، مقاومات ، مكونات على شكل ، الخ |
| المكونات السرعة | 0.2ملم |
| رقم محطة التغذية | 52 PCS (104 PCS تخصيص، و IC الوعاء / فوهة تغيير الخيار) |
| عدد الفوهات | 10 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
الصور من آلة SMT
التعبئة والشحن
تعبئة المنتج:
غلاف رغوة لمنع الجهاز من التصادم
ورق الفراغ يمنع الرطوبة
ورق الفراغ يمنع الرطوبة
احتياطاً في الخزانة لضمان تسليم جيد في كل وقت.
التعبئة والشحن
عن طريق البحر: القدرة الكبيرة على النقل،الآمنة،الاستمرارية القوية والتكلفة المنخفضة نسبيا.
بواسطة صندوق: مناسبة للنقل لمسافات قصيرة وسرعة عالية.
بالطائرة: سرعة أسرع يمكن أن توفر الوقت، وكفاءة عالية.
عن طريق القطار:ثابت،آمن،موثوق وأقل تكلفة.
التطبيق
الخدمة ETON
1. قبل البيع
توفير المعدات وخطوط إنتاج SMT التي تلبي احتياجات العملاء وفقًا لاحتياجات العملاء.
تقديم اقتراحات ذات صلة للعملاء
2. في البيع
متابعة حالة الإنتاج في الوقت الحقيقي لجهاز العميل وإعلام العميل بتقدم الإنتاج
3بعد البيع
1.ترتيب المهندسين ليأتون إلى المصنع لتثبيت وإصلاح الأخطاء والتدريس مجاناً
2فترة الصيانة لمدة سنة واحدة. خلال فترة الصيانة، أي أجزاء تحتاج إلى استبدال أو إصلاح هي مجانية.
3كل عام هناك فرصة للحصول على صيانة مجانية للآلات
4زيارة العملاء بانتظام لفهم استخدام الآلة وجمع تعليقات العملاء.
