تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | آلة "SMT Pick and Place Machine"، "SMT Chip Mounter"، "SMT Nozzle" | إمدادات الطاقة: | AC220V 50 هرتز |
|---|---|---|---|
| رأس: | 20 PCS | محطة التغذية: | 104 قطعة |
| سرعة التثبيت: | 98000 CPH | اعالي الجبال: | <16 ملم |
| الوزن الكلي: | 1850 كجم | المكونات القابلة للتطبيق: | 0402،0805،0603،1206 ، SOP |
| التطبيق: | خط إنتاج SMD،SMT صلابة آلة إطلاق النار،SMT خط إنتاج،لآلة SMT | الضمان: | سنة واحدة |
| إبراز: | آلة تثبيت PCB IC Tray,آلة تركيب للوحة الكهربائية,آلة تركيب الـ (بيك بلاس),pcb mounting machine for electric board,Pick Place pcb mounting machine |
||

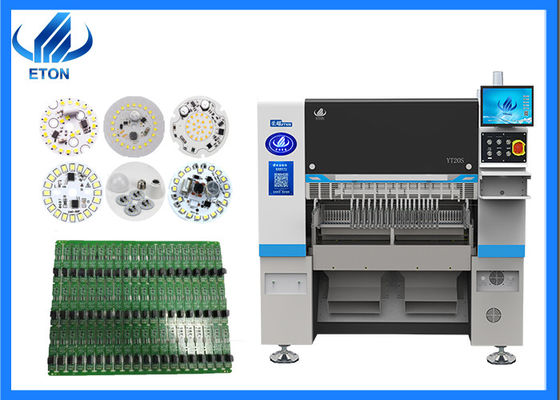

YT20S عالية السرعة SMD جهاز تركيب، مع أحدث تكنولوجيا، نموذج مزدوج ورأسين مع 20 فوهة.
القدرات المرنة للتعامل مع المواد، تنفيذ محطة تغذية متعددة وتركيب مواد متعددة
تطبيق على 0201 ~ 35 * 35mm شريط رول حزمة و IC الوجبة الوعاء
التطبيق: محرك الطاقة،لوحة كهربائية،لوحة كهربائية منزلية،لوحة PCB لمنتجات 3C،الخ
المعلم التقني
| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة لمسة |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (الارتفاع الآخر يمكن تخصيصه) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة)) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| المكونات السرعة | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
