تفاصيل المنتج:
شروط الدفع والشحن:
|
| برمجة: | البحث والتطوير بشكل مستقل | الضمان: | سنة واحدة |
|---|---|---|---|
| سرعة التثبيت: | 250000 CPH | اطلب: | خط إنتاج SMT |
| الوزن الكلي: | 3100 كجم | متنزه صناعيّ: | 52000 متر مربع |
| رؤساء: | 68 قطعة | مغذيات: | 68 |
| إبراز: | آلة تركيب الشرائط المرنة,أبحاث وتطوير البرمجيات,آلة تركيب الشريط 200 متر,R&D Software SMT Mounting Machine,200m strip mounting machine |
||
برنامج البحث والتطوير SMT آلة تركيب الشريط المرن بطول 200 متر
الوصف
الخصائص
IPC9850 القدرة: 200000 ~ 250000 CPH
رقم البراءة: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
المعلم التقني
| النموذج | HT-T9 |
| البعد | |
| الطول | 3100ملم |
| العرض | 2300ملم |
| الطول | 1550ملم |
| الوزن الإجمالي | 1700 كجم |
| بي سي بي | |
| طول و عرض للوحة | 250 ملم*أي طول |
| سمك PCB | 0.5-1.5ملم |
| تشبيكات الـ PCB | المضغوطات الهوائية القابلة للتعديل |
| وضع التثبيت | المجموعة لتأخذها والمجموعة لترفعها |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة لمسة |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 5 PCS (الكاميرا الرقمية) |
| محاذاة الرؤية، تصحيح العلامة | |
| زيادة دقة التركيب | ± 0.02 ملم |
| ارتفاع التثبيت | 5 ملم |
| سرعة التثبيت | 200000 ~ 250000 CPH |
| المكونات | LED 3014/ 3020/ 3528/ 5050 ومكثفات، المقاومات، مُستقيمات الجسر، الخ. |
| المكونات السرعة | 0.5ملم |
| رقم محطة التغذية | 68 PCS |
| عدد الفوهات | 68 PCS |
| القوة | 380AC 50 هرتز |
| استهلاك الطاقة | 6كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| ناقل نقل | الحد الأقصى للطول: 1000 ملم |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة + محركات الخدمة |
| طريقة التغذية | طعام كهربائي بمحرك مزدوج |
تطبيق الآلة

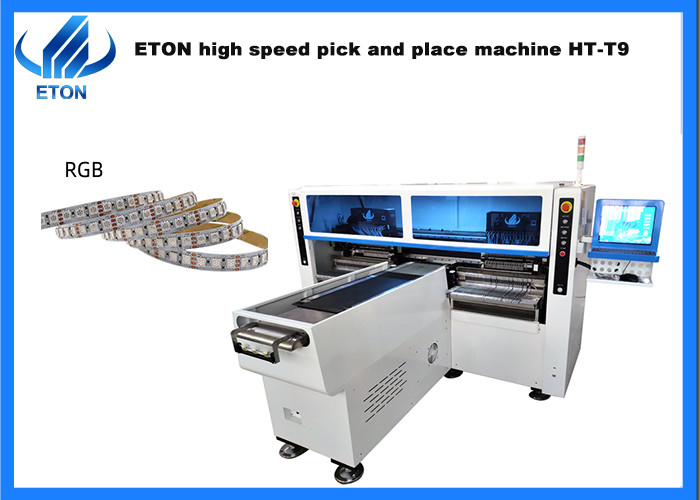

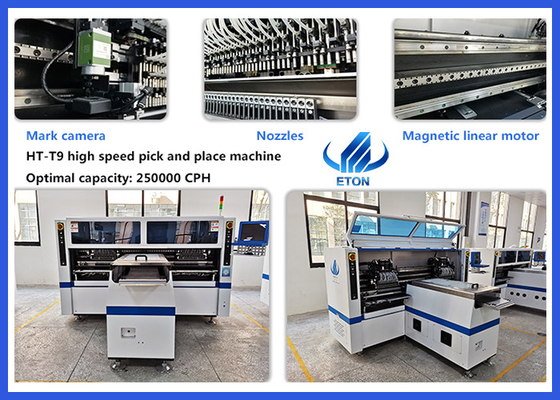

HT-T9 هي عالية السرعة اختيار ووضع آلة التي تنطبق على الشرائط الضوئية مرنة من أي طول
حجم للوحة PCB: 250mm * أي طول ، مناسب لـ 5m ، 10m ، 50m ، 100m أو شريط ضوء مرن من أي طول ، يمكن تركيب RGB.
حل خط SMT
المعدات المطلوبة لخط الإنتاج شبه الأوتوماتيكي تشمل:
ميزتنا
