تفاصيل المنتج:
شروط الدفع والشحن:
|
| الوزن الكلي: | 1200 كجم | أبعاد الآلة: | 5000 مم * 1000 مم * 1500 مم |
|---|---|---|---|
| البند: | فرن إنحسر | طريقة التوصيل: | محرك حزام شبكي + سكة (اختياري) |
| القوة: | 380 فولت 50/60 هرتز ثلاثي المراحل خمسة أسلاك AC:380 فولت 50 هرتز | طريقة التحكم في درجة الحرارة: | تحكم PID + محرك SSR |
| الضمان: | سنة واحدة | الوقت التدفئة: | حوالي 15 دقيقة |
| إبراز: | آلة أفران إعادة التدفق لحام PCB,خط SMT آلة فرن إعادة التدفق,10 المناطق أجهزة الفرن إعادة التدفق,SMT line Reflow Oven Machine,10 Zones Reflow Oven Machine |
||

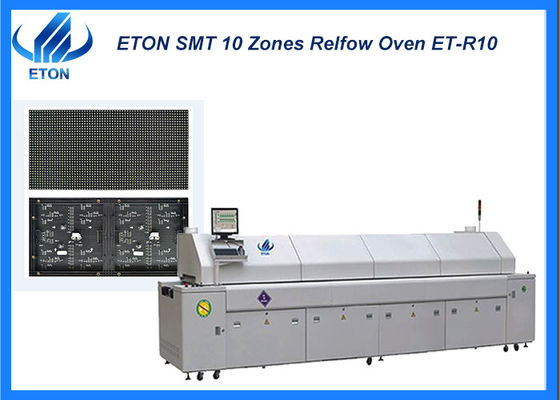

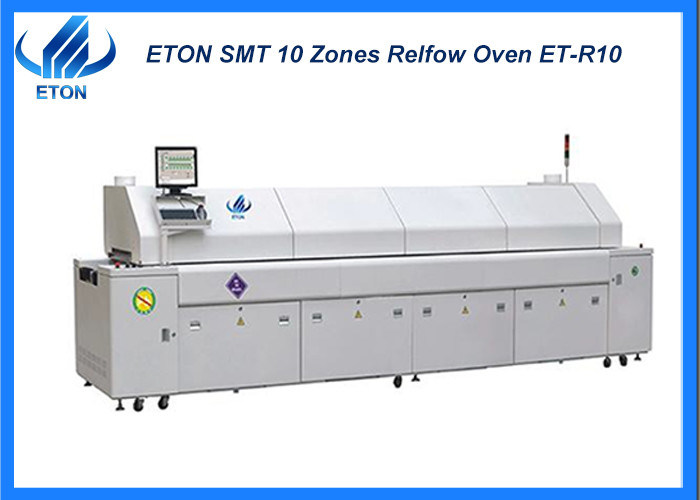

خط SMT 10 المناطق لشركة PCB لحام 10 المناطق إعادة تدفق آلة الفرن
الوصف
نظام التبريد واسترداد تدفق مناسب
1نظام التبريد القسري يتبنى منطقة درجة حرارة تبريد الهواء القسري من مرحلتين لتلبية العملية الخالية من الرصاص. منحنى التبريد سلس، دون تغيير مفاجئ، تبادل الحرارة الكامل،يمكن التحكم في الميل عن طريق تحويل التردد، نقطة القصدير ناعمة ومشرقة، ويمكن أن يصل معدل التبريد القصوى إلى -5 درجة مئوية / S.
2يمكن لنظام جمع التدفق أن يبقي الفرن نظيفًا لفترة طويلة ، وانبعاثات غازات العادم أكثر ملاءمة للبيئة.يمكن إعادة تدوير الغاز المنفصل في فرن النيتروجين لتوفير النيتروجين.
3لا يوجد تصميم عنصر تصفية، سهل التنظيف
| المعلم التقني: | |
| رقم منطقة التدفئة | 10 مناطق تدفئة بالهواء الساخن في الأعلى و 10 مناطق تدفئة بالهواء الساخن في الأسفل. |
| طريقة التدفئة | سلك التدفئة المسطح على الجانبين، قناة الهواء المضغوطة، طريقة تبادل الحرارة بين النقاط، محرك التردد المتغير |
| طول منطقة التدفئة | 3900MM |
| رقم منطقة التبريد | 2 ((نظام تبريد الهواء الطبيعي) |
| طول منطقة التبريد | 1100MM |
| عرض الحزام النقل | 700MM |
| حجم PCB | 50-700ملم |
| ارتفاع PCB | أعلى: 25 ملم أسفل: 20 ملم أقصى: 45 ملم |
| اتجاه النقل | يسار-يمين ((يمين-يسار) اختياري |
| طريقة التسليم | حزام الشبكة + السلسلة |
| ارتفاع الشريط النقل | 900±20MM |
| سرعة نقل PCB | 0 ¥1.8m/min |
| انحراف درجة حرارة PCB | ± 2°C |
| طريقة التحكم في درجة الحرارة | ±1-2 درجة مئوية ((ستاتيكية) |
| نطاق تحكم درجة الحرارة | يمكن تعيين درجة حرارة الغرفة 350 درجة مئوية |
| نوع اللحام المعمول به | اللحام الخالي من الرصاص/اللحام المحتوي على الرصاص |
| طريقة التحكم في درجة الحرارة | PID + SSR |
| أنواع المكونات المستخدمة | CSP،BGA،μBGA،0201شريحة لوح واحد / مزدوج |
ميزتنا
يمكننا توفير حل خط SMT لك!
آلة التقاط ووضع / فرن إعادة التدفق / طابعة الشبكة / ناقل PCB / SPI / AOI.etc.
1مصنع للضوء: مصابيح LED، DOB، عدسة، ضوء لوحة، ضوء أسفل، ضوء الشارع، أنبوب،0.5 متر، 1 متر ضوء شريط، الخ
2توفير المهندسين في الخارج للتثبيت المجاني والتدريب المجاني.
3العلامة التجارية الكبرى في الصين مصنع آلات SMT،500 موظف لشركة إيتون
حزم
الخطوة الأولى: لفها بفيلم تمدد لمنع المعدات من
الخطوة الثانية: تغليف الورق الفراغية والحقيبة ضد الرطوبة، بحيث يمكن الحفاظ على الجفاف أثناء النقل لمنع الرطوبة.
الخطوة الثالثة: استخدم الأشرطة والخشب المثلث لإصلاح الآلة لمنع تلف الآلة أثناء النقل.
الخطوة الرابعة: سيتم تجهيز كل آلة يتم تصديرها بصناديق خشبية صلبة للتصدير ، لضمان جودة المنتج المورد.
الخدمة
الأسئلة الشائعة
س: ما الخدمات التي يمكنك تقديمها؟
(أ)
1) نحن نقدم حلول خط كامل لعملائنا
هل لدى آلاتك شهادات جودة؟
ج: نحن مؤسسة عالية التقنية مع CE ، SIRA ، CCC ، ISO تم منحها باسم "العلامة التجارية المعروفة" والعديد من براءات الاختراع التكنولوجية ، ولدينا خبرة غنية (أكثر من 11 عامًا) في برنامج خط إنتاج الضوء LED.
