تفاصيل المنتج:
شروط الدفع والشحن:
|
| استهلاك الطاقة: | 7 كيلو واط | التطبيق: | خط إنتاج SMT |
|---|---|---|---|
| الوزن الكلي: | 1200 كجم | NO. لا. of heating zone من منطقة التدفئة: | تسخين الهواء الساخن العلوي 8 ، انخفاض 8 تسخين الهواء الساخن |
| طريقة التسخين: | الهواء الساخن بالكامل | الوقت التدفئة: | حوالي 15 دقيقة |
| سرعة الناقل: | 0-2000mm/min | طريقة التوصيل: | محرك حزام شبكي + سكة (اختياري) |
| إبراز: | آلة إنتاج إضاءة الموقد LED,فرن إعادة التدفق عالي الكفاءة,SMT فرن إعادة التدفق,high efficient reflow oven,SMT Line reflow oven |
||

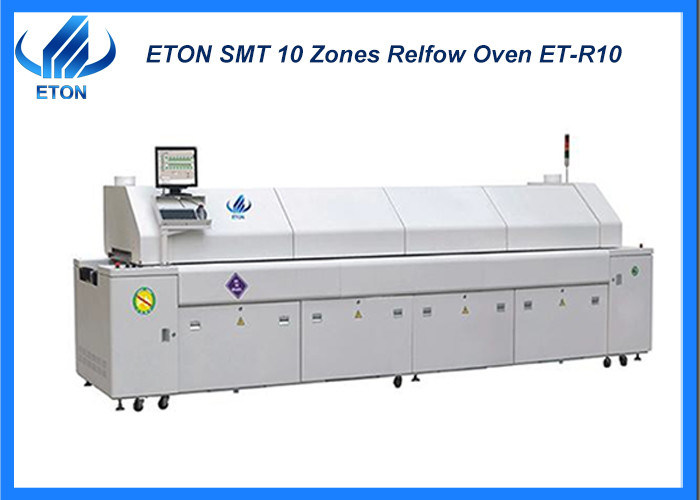

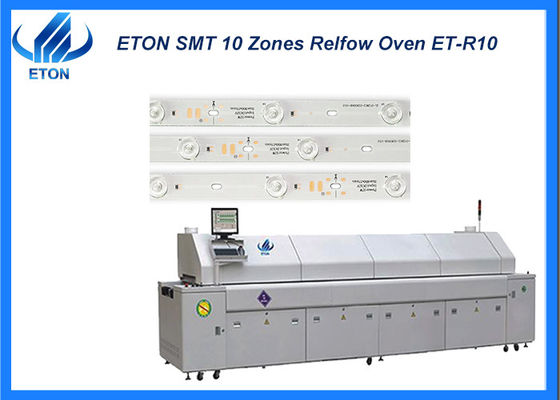

خط SMT عالية الكفاءة فرن إعادة التدفق آلة إنتاج إضاءة LED
الوصف
نظام التحكم الكهربائي المستقر والموثوق به
1نظام التحكم يتبنى PLC، والكمبيوتر العلوي يتبنى الكمبيوتر العلامة التجارية،مجهزة بنظام تشغيل Windows XP الأصلي وشاشة LCD 15 بوصة لضمان استقرار وموثوقية نظام التحكم.
1برنامج التحكم قوي ، مع تحكم مرن في معايير العملية ووظائف اختبار منحنى درجة الحرارة ، ويمكن تبديل واجهة التشغيل الصينية والإنجليزية في أي وقت.
2استخدام وحدات المحطة WOGO ؛ جميع المكونات الكهربائية الهامة هي العلامات التجارية المستوردة ، وجميع أسلاك الإشارة محمية.
3وحدة درجة الحرارة هي ضبط الذاتي، ويتم تعويض التقاطع البارد تلقائيًا، ويتم التحكم في درجة الحرارة عند ± 1 °C.
نظام التبريد واسترداد تدفق مناسب
1نظام التبريد القسري يتبنى منطقة درجة حرارة تبريد الهواء القسري من مرحلتين لتلبية العملية الخالية من الرصاص. منحنى التبريد سلس، دون تغيير مفاجئ، تبادل الحرارة الكامل،يمكن التحكم في الميل عن طريق تحويل التردد، نقطة القصدير ناعمة ومشرقة، ويمكن أن يصل معدل التبريد القصوى إلى -5 درجة مئوية / S.
2يمكن لنظام جمع التدفق أن يبقي الفرن نظيفًا لفترة طويلة ، وانبعاثات غازات العادم أكثر ملاءمة للبيئة.يمكن إعادة تدوير الغاز المنفصل في فرن النيتروجين لتوفير النيتروجين.
3لا يوجد تصميم عنصر تصفية، سهل التنظيف
| المعلم التقني: | |
| رقم منطقة التدفئة | 10 مناطق تدفئة بالهواء الساخن في الأعلى و 10 مناطق تدفئة بالهواء الساخن في الأسفل. |
| طريقة التدفئة | سلك التدفئة المسطح على الجانبين، قناة الهواء المضغوطة، طريقة تبادل الحرارة بين النقاط، محرك التردد المتغير |
| طول منطقة التدفئة | 3900MM |
| رقم منطقة التبريد | 2 ((نظام تبريد الهواء الطبيعي) |
| طول منطقة التبريد | 1100MM |
| عرض الحزام النقل | 700MM |
| حجم PCB | 50-700ملم |
| ارتفاع PCB | أعلى: 25 ملم أسفل: 20 ملم أقصى: 45 ملم |
| اتجاه النقل | يسار-يمين ((يمين-يسار) اختياري |
| طريقة التسليم | حزام الشبكة + السلسلة |
| ارتفاع الشريط النقل | 900±20MM |
| سرعة نقل PCB | 0 ¥1.8m/min |
| انحراف درجة حرارة PCB | ± 2°C |
| طريقة التحكم في درجة الحرارة | ±1-2 درجة مئوية ((ستاتيكية) |
| نطاق تحكم درجة الحرارة | يمكن تعيين درجة حرارة الغرفة 350 درجة مئوية |
| نوع اللحام المعمول به | اللحام الخالي من الرصاص/اللحام المحتوي على الرصاص |
| طريقة التحكم في درجة الحرارة | PID + SSR |
| أنواع المكونات المستخدمة | CSP،BGA،μBGA،0201شريحة لوح واحد / مزدوج |
ميزتنا
"إيتون" هي الرائدة في مجال آلة "إس إم تي" في الصين لديها أكثر من 11 عاماً من الخبرة12 حقوق الطبع والنشر البرمجية لتقنيات الملكية الفكرية.
السوق الخارجية: يتم تصدير المنتجات إلى أكثر من 30 دولة ومنطقة، بما في ذلك كوريا الجنوبية والهند وفيتنام وتونس ومصر وتركيا وروسيا والبرازيل وما إلى ذلك.
آلة ذات صلة
Weيمكن أن توفر خط إنتاج SMT بأكمله،خط إنتاج الضوء:
1. آلة التقط والوضع
2آلة تحميل
3آلة نقل
4آلة طابعة الشبكة
5آلة الفرن
6آلة التفريغ
7خلاط لحام
8آلة تجميع ضوء الشريط
الأسئلة الشائعة
هل يمكنني الدفع بواسطة الـ L/C ؟
إجراء الدفع L / C معقد ، مما سيضيع الكثير من الوقت على الدفع.الذي سيؤخر خطة الإنتاج الخاصة بك وتأخير الفرصة.
هل يمكنني استخدام سعر CIF؟
A. سعر CIF تحتاج إلى إضافة رسوم الشحن والتأمين، في حين بالنسبة للجزء من EXW الذي هو أرخص والعامل مريح كسعر مناسب لكلا الجانبين.
س: ما هي جودة آلاتك؟
ج. كمصنع ذو خبرة في آلة SMT، حصلنا على عدد من تقنيات الملكية الفكرية، بما في ذلك 9 براءات اختراع، 112 براءة اختراع عملية، 12 حقوق تأليف البرمجيات،مع قسم البحوث والتطوير الذي فزنا به للإنتاج والتفتيشونحن نضمن جودة عالية لجهازنا كمصنع ممتاز في الصين
س: كم ساعة يمكن أن تعمل الآلة في اليوم؟
الآلة يمكن أن تعمل طوال اليوم، ولكن لفترة أطول من استخدامها، نقترح عليك أن تأخذ ساعة أو ساعتين في اليوم.
هل الآلة سهلة التشغيل؟
ج: نعم، آلتنا ذكية جدا وسهلة التشغيل، مثل الهاتف الذكي، أيضا البرنامج مصنوع من قبل شركتنا، لذلك نحن نعرف كيفية جعلها أكثر ذكاء وتشغيل ودية.
