تفاصيل المنتج:
شروط الدفع والشحن:
|
| السرعة المثلى: | 98000 ميل في الساعة | الضمان: | سنة واحدة |
|---|---|---|---|
| نوع الجهاز: | آلة SMT متعددة الوظائف | مغذيات: | 104 قطعة |
| جهد التشغيل: | 220AC 50 هرتز | عرض طول ثنائي الفينيل متعدد الكلور: | الحد الأقصى: 500*300mm ((1200*450 خيار) الحد الأدنى: 50*50mm |
| سمك اللوحة: | 0.5-5 ملم | فوهات: | 20 قطعة |
| إبراز: | آلة اختيار ومكان عالمية,104 PCS آلة التغذية,20PCS فوهات اختيار مكان آلة,104 PCS Feeder Pick and place machine,20PCS Nozzles Pick place machine |
||

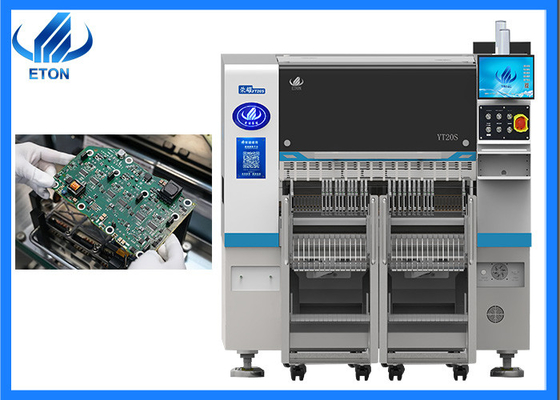

104 PCS محطة التغذية البحث والتطوير البرمجيات عالمية آلة التقاط ووضع
الميزات الرئيسية للجهاز

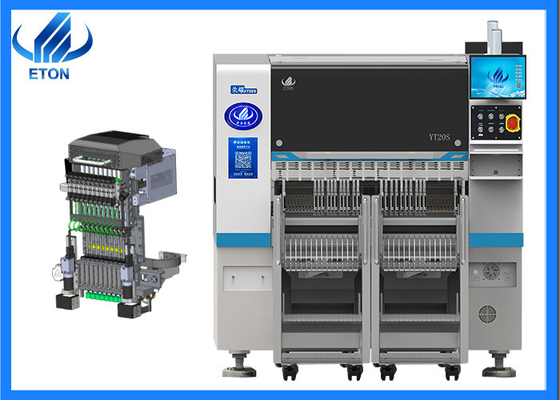

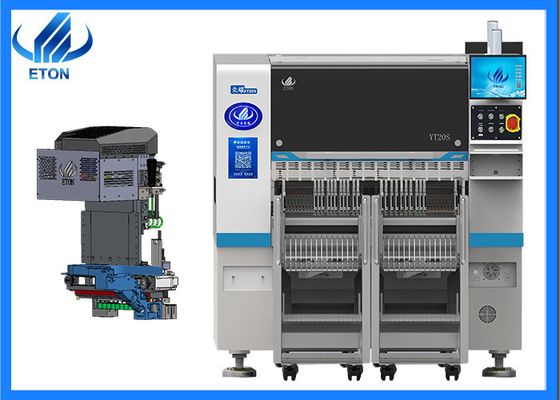

رئيس التوظيف المتكامل
خفيفة الوزن ، يتم تشكيل الرأس بشكل متكامل ، يتم التحكم في مجموعات 10 من محاور Z بشكل مستقل بواسطة محرك خطي مغناطيسي وحداتي ، مما يحسن إلى حد كبير من السرعة والدقة والاستقرار
نظام الزاوية الدقيق
نظام الزاوية المكون من وحدات يسيطر بشكل مستقل على زاوية كل عنصر لضمان وضع دقيق للغاية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.
جهاز استشعار الفراغ
كل رأس وضع مع وظيفة الكشف المستقلة، مما يحسن استقرار المعدات وموثوقية المنتج.
القدرة على السرعة العالية للغاية
اعتماد محركات خطية مغناطيسية متطورة ورأس متعدد الوظائف ، زادت قدرة التثبيت بنسبة 25٪ مقارنة بالأجهزة التقليدية ، مع سرعة مثالية تصل إلى 98000CPH
المعلم الرئيسي للجهاز
| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
حزم
التعبئة في حزمة فيلم والقطن الرغوة، وتغطية كيس الفراغ داخل صناديق خشبية صلبة.
السوق
لقد تم تصدير منتجاتنا إلى أكثر من 30 دولة ومنطقة، بما في ذلك كوريا الجنوبية والهند وفيتنام وتونس ومصر وتركيا وروسيا والبرازيل وما إلى ذلك وهنا بعض عملائنا الكبار:
سوريا، بوليكاب، فييم، آر كيه، جي كيه، تيكنو LED، كالكوم، أكيه، كيندال، رانغدونغ، يونستار، وهلم جرا.
حل خط SMT
الخدمة
ميزتنا
تتمتع شركة إيتون بسجل حافل من 14 براءة اختراع و135 براءة اختراع عملية و55 حق تأليف البرمجيات.نحن نحضر أكثر من 11 عاما من الخبرة والاحتفاظ CCC، SIRA، وشهادات CE.
تواجدنا العالمي يمتد إلى كوريا الجنوبية والهند وفيتنام وتونس ومصر وتركيا وروسيا والبرازيل وما وراءها. توفر إيتون حلول خط SMT الشاملة، بما في ذلك آلة الاختيارأفران العودة، طابعات القوالب، ناقلات الـ PCB، SPI، AOI، وأكثر.
متخصصة في آلات SMT لمصابيح LED ، DOB ، العدسات ، أضواء اللوحات ، المصابيح السفلية ، مصابيح الشوارع ، الأنابيب ، أضواء الشريط 0.5m ، 1m ، وما إلى ذلك ، تعد ETON علامة تجارية رائدة في تصنيع آلات SMT في الصين.
مع فريق مخصص من 500 موظف ، تفخر إيتون بتقديم مهندسين في الخارج للتثبيت والتدريب مجانًا. اختر إيتون كشريك موثوق وذو خبرة في صناعة SMT.
