تفاصيل المنتج:
شروط الدفع والشحن:
|
| الوزن: | 2380 كجم | إسم الألة: | آلة الاختيار والوضع الآلي |
|---|---|---|---|
| نطاق الوضع: | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن | مغذيات: | 104 قطعة |
| سمك اللوحة: | 0.5-5 ملم | عرض طول ثنائي الفينيل متعدد الكلور: | الحد الأقصى: 500*300mm ((1200*450 خيار) الحد الأدنى: 50*50mm |
| سرعة التثبيت: | 98000 كيلوفرات ((في أفضل حالة) | ارتفاع التثبيت: | 16mm (الارتفاع الآخر يمكن تخصيصه) |
| إبراز: | 500*300ملم آلة وضع SMT,آلة وضع PCB SMT,آلة وضع المنتجات الإلكترونية SMT,PCB SMT Placement Machine,Electronic Product SMT Placement Machine |
||
220AC 50HZ جهاز وضع المنتجات الإلكترونية SMT
الوصف

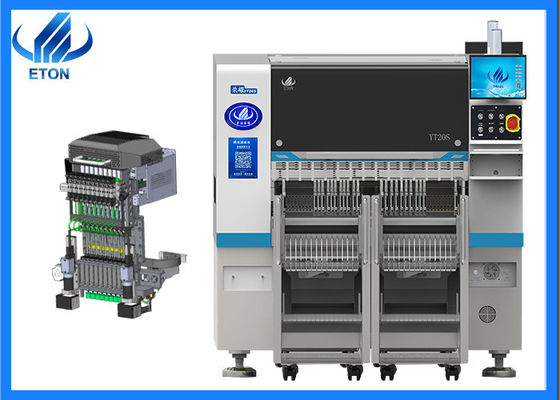

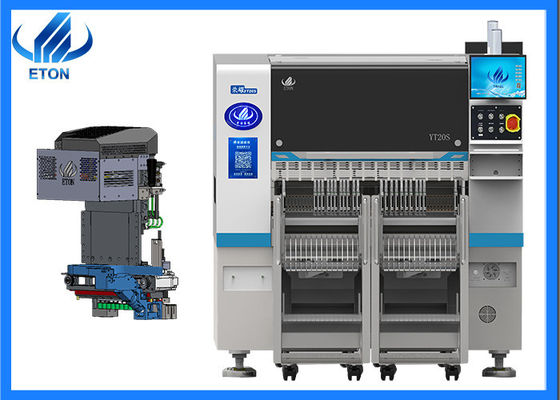

رئيس التوظيف المتكامل
خفيفة الوزن ، يتم تشكيل الرأس بشكل متكامل ، يتم التحكم في مجموعات 10 من محاور Z بشكل مستقل بواسطة محرك خطي مغناطيسي وحداتي ، مما يحسن إلى حد كبير من السرعة والدقة والاستقرار
نظام الزاوية الدقيق
نظام الزاوية المكون من وحدات يسيطر بشكل مستقل على زاوية كل عنصر لضمان وضع دقيق للغاية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.
جهاز استشعار الفراغ
كل رأس وضع مع وظيفة الكشف المستقلة، مما يحسن استقرار المعدات وموثوقية المنتج.
القدرة على السرعة العالية للغاية
اعتماد محركات خطية مغناطيسية متطورة ورأس متعدد الوظائف ، زادت قدرة التثبيت بنسبة 25٪ مقارنة بالأجهزة التقليدية ، مع سرعة مثالية تصل إلى 98000CPH
المعلم الرئيسي للجهاز
| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |

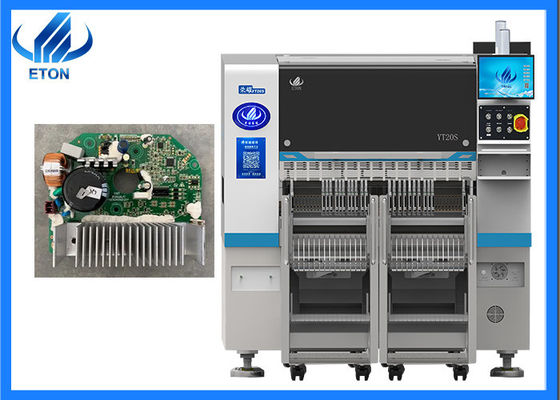

تطبيق الآلة
معارضنا
كمؤسسة من ذوي الخبرة في مجال تجارة آلة اختيار وموقع SMT مع أكثر من 30 دولة ومنطقة على متن ، وقد شاركت إيتون في العديد من المعارض من الدول الأجنبية ،مثل معرض الهند مومبايالمعرض الهندي دلهي، المعرض المصري، المعرض التركي، المعرض الباكستاني، الخ.معرض شنغهاي ميونيخ، معرض الضوء LED تشونغتشينغ، الخ
آلة ذات صلة
تقدم شركة ETON ، وهي شركة رائدة في صناعة آلات SMT عالية السرعة في الصين ، حلول شاملة لخطوط إنتاج SMT ، بما في ذلك الأجهزة الطرفية مثل طابعات القوالب ،ناقلات، أجهزة تسليم الغراء، المواد الانتقالية، وأفران التدفق.
خط إنتاج SMT الكامل لدينا لإنتاج الضوء LED يتضمن الآلات الأساسية التالية:
مع إيتون، يمكنك الوصول إلى عملية إنتاج SMT متكاملة وفعالة بشكل سلس لتصنيع مصابيح LED.
حزم
أما عن حزمة الجهاز، ونحن نضعها في حزمة فيلم والقطن الرغوة، لمنع الغبار والماء من حماية الجهاز والحفاظ على الجاف من الجهاز أثناء النقل،وتجهيز مع صناديق خشبية لنقل إلى الميناء المحدد.
