تفاصيل المنتج:
شروط الدفع والشحن:
|
| واجهة التشغيل: | الواجهة الصينية والإنجليزية | الوزن الكلي: | 2380 كجم |
|---|---|---|---|
| التسليم: | خلال 30 يوماً | رئيس التوظيف: | 20 فوهة |
| الضمان: | سنة واحدة | مجموعة المكونات: | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن |
| معدلات التوظيف: | 98000 CPH | حجم ثنائي الفينيل متعدد الكلور: | الحد الأقصى: 500*300mm ((1200*450 خيار) الحد الأدنى: 50*50mm |
| إبراز: | 20 قطعة من آلة وضع الرؤوس SMT,آلة وضع SMT 98000CPH,آلة وضع ODM SMT,SMT placement machine 98000CPH,ODM SMT placement machine |
||

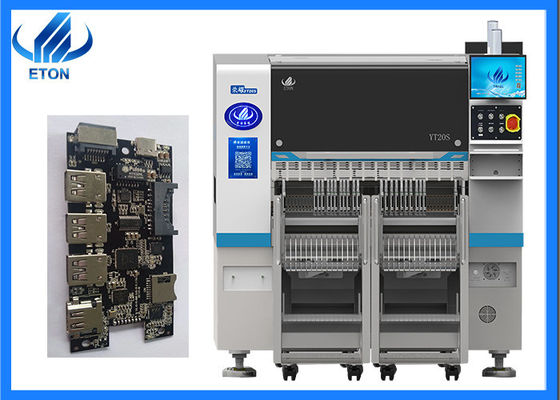

أبحاث مستقلة وتطوير SMT 20 قطعة آلة وضع الرؤوس
الميزات الرئيسية للجهاز

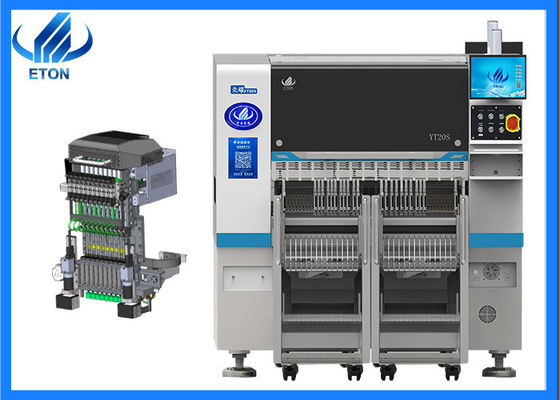

رئيس التوظيف المتكامل
خفيفة الوزن ، يتم تشكيل الرأس بشكل متكامل ، يتم التحكم في مجموعات 10 من محاور Z بشكل مستقل بواسطة محرك خطي مغناطيسي وحداتي ، مما يحسن إلى حد كبير من السرعة والدقة والاستقرار
نظام الزاوية الدقيق
نظام الزاوية المكون من وحدات يسيطر بشكل مستقل على زاوية كل عنصر لضمان وضع دقيق للغاية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.
جهاز استشعار الفراغ
كل رأس وضع مع وظيفة الكشف المستقلة، مما يحسن استقرار المعدات وموثوقية المنتج.
القدرة على السرعة العالية للغاية
اعتماد محركات خطية مغناطيسية متطورة ورأس متعدد الوظائف ، زادت قدرة التثبيت بنسبة 25٪ مقارنة بالأجهزة التقليدية ، مع سرعة مثالية تصل إلى 98000CPH
المعلم الرئيسي للجهاز
| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
الشهادات
كمصنع ذو خبرة في آلة SMT، حصلنا على عدد من تقنيات الملكية الفكرية، بما في ذلك 9 براءات اختراع، 200 براءة اختراع عملية، 49 حقوق الطبع والنشر البرمجي،مع قسم البحوث والتطوير الذي فزنا به للإنتاج والتفتيشو أيضاً حصل على الشهادات الأجنبية كـ (سي إي) و (سي سي سي) و (سي ار إيه) ، إلخ
حزم
الخطوة الأولى: لفها بفيلم تمدد لمنع المعدات من
الخطوة الثانية: تغليف الورق الفراغية والحقيبة ضد الرطوبة، بحيث يمكن الحفاظ على الجفاف أثناء النقل لمنع الرطوبة.
الخطوة الثالثة: استخدم الأحزمة والخشب المثلث لإصلاح الآلة لمنع تلف الآلة أثناء النقل.
الخطوة الرابعة: سيتم تجهيز كل آلة يتم تصديرها بصناديق خشبية صلبة للتصدير ، لضمان جودة المنتج المورد.
الشحن والتسليم
عادة ما نقوم بنقل البضائع إلى الميناء في حاويات ومن ثم شحنها إلى الوجهة. لنقل الآلات ، يمكن أيضًا النقل البري والنقل الجوي.
الخدمة
فترة الصيانة سنة واحدة
سنة واحدة من الضمان خلال فترة الضمان أي أجزاء تحتاج إلى إصلاح واستبدال سيكون مجانا.
صيانة البرمجيات والأجهزة طوال حياتها
برنامج تحديث مجاني، البرنامج هو الوصول وتطويرها إيتون، لذلك نحن ندعم كامل الحياة تحديثات تحديث مجانية.
زيارة العملاء بانتظام وجمع المعلومات
نزور العملاء بانتظام ونحضر المعارض المختلفة في مدن مختلفة كل عام في نفس الوقتسوف نزور العملاء المحليين ودعم خدمتنا وجمع ردود الفعل على اقتراحات العملاء في الوقت المناسب.
توفير أحدث المعلومات عن التكنولوجيا والمعدات
نحن نقدم اقتراحات تكنولوجيا مهنية لعملائنا ونشارك الأخبار المحدثة مع عملائنا
الخدمة في الموقع
لدينا بعض المواقع الرسمية في الهند مثل مومباي و نيودلهي، لدينا أيضا موقع في مصر، تركيا التي يمكن أن توفر الخدمة في الوقت المناسب مع مهندسين لدينا.
وفقا لاحتياجاتك، المهندس الكبير المخصص سيأتي إلى مصنعك لتركيب مجاني وتدريبك على كيفية تشغيل الآلة.
الأسئلة الشائعة
س. إذا كنت بحاجة إلى خط مثالي من الجهاز هل يمكنك توفير؟
أجل، بالنسبة لمتطلبات خط إنتاج كامل، لدينا معدات مهنية لتعويض خط إنتاج مثالي لمنتجاتك،بسبب لدينا 50000 متر مربع من الحديقة الصناعية وموظفي البحث والتطوير الممتازين، والتي يمكن أن تنتج 50 مجموعة من الآلة في الشهر.
كيف كانت خدماتك؟
ج: نحن نضمن لعملائنا التمتع بتجربة مثالية من خدمة الاتصال والاحتياجات ذات الصلة للجهاز للتثبيت والصيانة والترقية المجانية.
هل تقبلون D/P أو D/A كشروط الدفع؟
ج. بالنسبة لشروط الدفع العادية، عادة ما نستخدم T / T.
كيف يمكنني الاتصال بك لشراء البضائع بطريقة فعالة؟
إجراء استفسار عن المنتجات التي تريدها على منصة التداول من علي بابا، تراديلينك، التجارة الخارجية إكسبريس، أو الاتصال بنا مع البرمجيات الاجتماعية مثل واتساب، سكايب، الخ
كيف يمكنني أن ألقي نظرة حول المنتزه الصناعي الخاص بك إذا كنت على متن الطائرة؟
ج. إذا كان لديك وكيل صيني يمكننا تحديد موعد لإظهار لك البيئة، وبطبيعة الحال يمكننا أيضا إجراء مكالمة فيديو لإظهار لك الحديقة الصناعية، أو سوف نفعل بعض الفيديو لك إذا كنت بحاجة.
