تفاصيل المنتج:
شروط الدفع والشحن:
|
| إجمالي الطاقة: | 1.5 كيلو واط | الوزن الكلي: | 2380 كجم |
|---|---|---|---|
| الحالة: | جديد، 100% أصلي | عرض طول ثنائي الفينيل متعدد الكلور: | الحد الأقصى: 500*300mm ((1200*450 خيار) الحد الأدنى: 50*50mm |
| إمدادات الطاقة: | 220AC 50 هرتز | السرعة المثلى: | 98000 CPH |
| نموذج الآلة: | YT20S | المكونات: | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن |
| إبراز: | 20 رأس SMT الاختيار ووضع آلة,سائق باورد تركيب آلة تحديد المكان,محرك باورد تركيب آلة SMT,Driver Baord Mounting Pick Place Machine,Driver Baord Mounting SMT Machine |
||

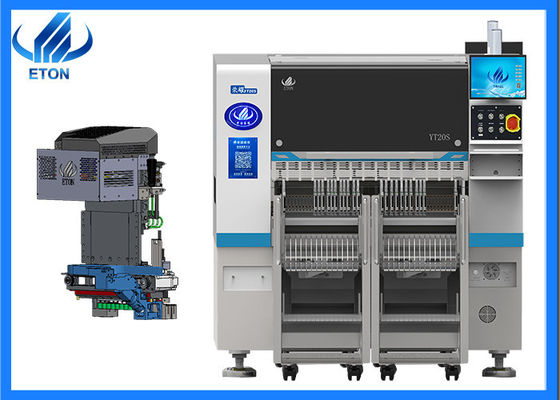

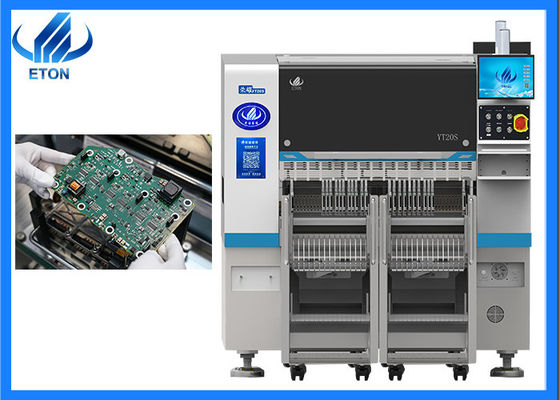

برنامج تحديث مجاني 20 رأس سائق بريد تركيب SMT اختيار ووضع آلة
الوصف
رئيس التوظيف المتكامل
خفيفة الوزن ، يتم تشكيل الرأس بشكل متكامل ، يتم التحكم في مجموعات 10 من محاور Z بشكل مستقل بواسطة محرك خطي مغناطيسي وحداتي ، مما يحسن إلى حد كبير من السرعة والدقة والاستقرار
نظام الزاوية الدقيق
نظام الزاوية المكون من وحدات يسيطر بشكل مستقل على زاوية كل عنصر لضمان وضع دقيق للغاية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.
جهاز استشعار الفراغ
كل رأس وضع مع وظيفة الكشف المستقلة، مما يحسن استقرار المعدات وموثوقية المنتج.
القدرة على السرعة العالية للغاية
اعتماد محركات خطية مغناطيسية متطورة ورأس متعدد الوظائف ، زادت قدرة التثبيت بنسبة 25٪ مقارنة بالأجهزة التقليدية ، مع سرعة مثالية تصل إلى 98000CPH
المعلم الرئيسي للجهاز
| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |

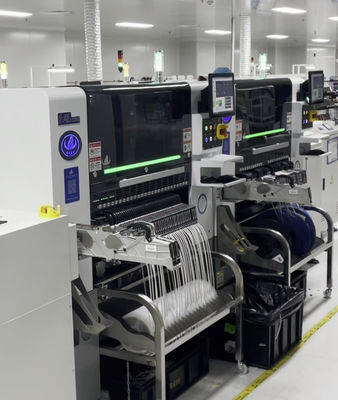

تطبيق الآلة
معارضنا
كمؤسسة من ذوي الخبرة في مجال تجارة آلة اختيار وموقع SMT مع أكثر من 30 دولة ومنطقة على متن ، وقد شاركت إيتون في العديد من المعارض من الدول الأجنبية ،مثل معرض الهند مومبايالمعرض الهندي دلهي، المعرض المصري، المعرض التركي، المعرض الباكستاني، الخ.معرض شنغهاي ميونيخ، معرض الضوء LED تشونغتشينغ، الخ
آلة ذات صلة
إيتون هي الشركة الرائدة في صناعة آلة الاختيار والوضع في الصين، ونحن نقدم أيضا حلول خط كامل مع الأجهزة الطرفية مثل طابعة القوالب، ناقل،الفرن الانتقالي وفرن إعادة التدفق.
حزم
أما عن حزمة الجهاز، ونحن نضعها في حزمة فيلم والقطن الرغوة، لمنع الغبار والماء من حماية الجهاز والحفاظ على الجاف من الجهاز أثناء النقل،وتجهيز مع صناديق خشبية لنقل إلى الميناء المحدد.
الأسئلة الشائعة
السؤال: ما هي المكونات التي يتم تركيبها بشكل رئيسي على آلة؟
أ. لآلة الاختيار والوضع متعددة الوظائف التي يمكن أن تضع IC ، رقاقة LED ، المقاومات ، المكثفات والمكونات الشكل مثل العدسة.مكونات تركيب آلة التثبيت عالية السرعة LED3014/3020/35285050المقاومات والمكثفات والمستقيمات
السؤال: ما هي الاختلافات بين الآلة متعددة الوظائف والآلة عالية السرعة؟
أ - طريقة تركيب الآلة متعددة الوظائف والآلة عالية السرعة التي تقرر مجموعة منتجات تركيبها، والقدرة على التثبيت هي التمييز بين هذين النوعين من الآلة،مثل آلة التقط والوضع متعددة الوظائف KT10S بسعة 48000 CPH، في حين أن السرعة العالية طائرة تركيب T9-2S مع 500000 CPH قدرة.
كيف يمكنني إجراء فحص إذا كان هناك خطأ في الآلة؟
ج. حسنا، يتم إجراء التفتيش من قبل المهندس المهنية لدينا للتحقق وتعديل الجهاز، إذا كنت مواجهة أي مشكلة من الجهاز الخاص بنا يرجى الاتصال بنا،وسوف نرتب مهندسنا لحلها.
س: كم مدة صيانة الجهاز، سواء كانت مجانية أم لا؟
الجواب: فترة صيانة آلتنا هي سنة واحدة وهي مجانية لعملائنابعد فترة الصيانة سوف نرتب لمهندسيننا للتحقق واختبار الجهاز مرة أو مرتين في السنة بحرية.
