تفاصيل المنتج:
شروط الدفع والشحن:
|
| نطاق المكون: | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن | اسم الطراز: | YT20S |
|---|---|---|---|
| مساحة المكونات: | 0.2 ملم | القوة: | 220AC 50 هرتز |
| رؤساء: | 20 قطعة | السعة: | 98000 CPH |
| ملائم: | آلة تصنيع الشاشات | بيئة التشغيل: | 1.5 كيلو واط |
| إبراز: | 98000CPH SMT اختار ووضع آلة,1.5KW SMT اختيار ووضع آلة,الجهاز الكهربائي للوحة SMT الاختيار والمكان,1.5KW SMT Pick And Place Machine,Electric Board SMT Pick And Place Machine |
||

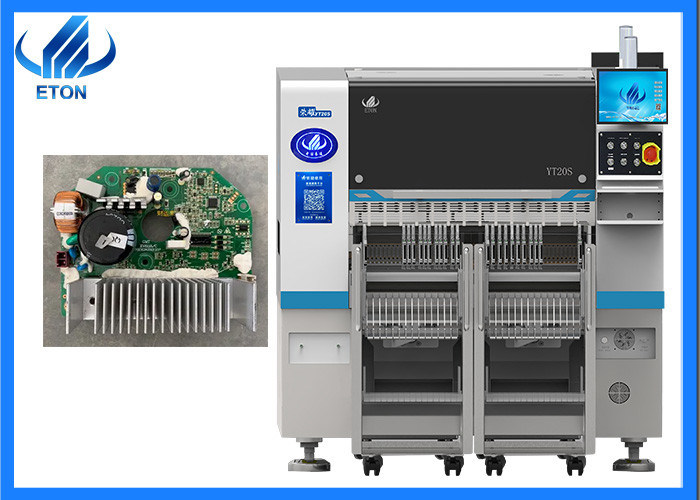

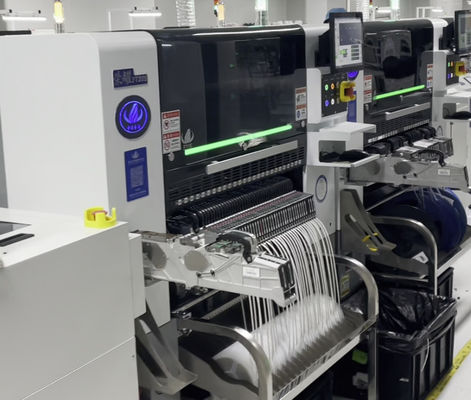

1.5KW طاقة توفير الطاقة 98000CPH الكهرباء لوحة SMT اختيار ووضع آلة
الميزات الرئيسية للجهاز

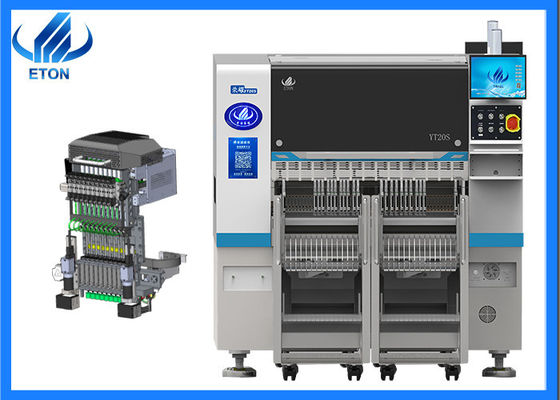

رئيس التوظيف المتكامل
خفيفة الوزن ، يتم تشكيل الرأس بشكل متكامل ، يتم التحكم في مجموعات 10 من محاور Z بشكل مستقل بواسطة محرك خطي مغناطيسي وحداتي ، مما يحسن إلى حد كبير من السرعة والدقة والاستقرار
نظام الزاوية الدقيق
نظام الزاوية المكون من وحدات يسيطر بشكل مستقل على زاوية كل عنصر لضمان وضع دقيق للغاية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.
جهاز استشعار الفراغ
كل رأس وضع مع وظيفة الكشف المستقلة، مما يحسن استقرار المعدات وموثوقية المنتج.
القدرة على السرعة العالية للغاية
اعتماد محركات خطية مغناطيسية متطورة ورأس متعدد الوظائف ، زادت قدرة التثبيت بنسبة 25٪ مقارنة بالأجهزة التقليدية ، مع سرعة مثالية تصل إلى 98000CPH
المعلم الرئيسي للجهاز
| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
معارضنا
شاركت شركتنا في العديد من المعارض في الدول الأجنبية ، بما في ذلك معرض الهند مومباي ، معرض الهند دلهي ، معرض مصر ، معرض تركيا ، معرض باكستان ، إلخ.
ميزتنا
حل خط SMT
الشحن والتسليم
طريق الشحن:
※ بالبريد الجوي، للعينة والحزمة الصغيرة
※ عن طريق البحر، للحزمة الكبيرة والكمية؛
طرق أخرى حسب طلب العميل
وقت التسليم:
* خلال 30 يوما
الأسئلة الشائعة
س: ما هي مزايا هذه الآلة بالنسبة لإنتاج الآخرين؟
ج. في البداية، لدينا قسم قوي للبحث والتطوير لدراسة إنتاجاتنا، ويمكن لعملائنا التمتع مجانا ترقية الآلة للحصول على أحدث المعلومات عن التكنولوجيا والمعدات، إلى جانب،لدينا حديقة صناعية مساحتها 52000 متر مربع لخدمة الإنتاج، التجميع، وتشغيل آلاتنا.
س. إذا كنت بحاجة إلى خط مثالي من الجهاز هل يمكنك توفير؟
أجل، بالنسبة لمتطلبات خط إنتاج كامل، لدينا معدات مهنية لتعويض خط إنتاج مثالي لمنتجاتك،بسبب لدينا 50000 متر مربع من الحديقة الصناعية وموظفي البحث والتطوير الممتازين، والتي يمكن أن تنتج 50 مجموعة من الآلة في الشهر.
كيف كانت خدماتك؟
ج: نحن نضمن لعملائنا التمتع بتجربة مثالية من خدمة الاتصال والاحتياجات ذات الصلة للجهاز للتثبيت والصيانة والترقية المجانية.
هل تقبلون D/P أو D/A كشروط الدفع؟
