تفاصيل المنتج:
شروط الدفع والشحن:
|
| (بيكي بي ثينكيس): | 0.1-0.5 ملم | النظام: | ويندوز 7 |
|---|---|---|---|
| التطبيق: | خط إنتاج SMT | وضع الموقف: | بصري |
| الدفع: | T/T | طريقة التركيب: | انتقاء المجموعة ووضع المجموعة |
| الحالة: | جديد ، أصلي 100٪ ، جديد تمامًا | محطات التغذية: | 136 |
| إبراز: | 136 محطات التغذية اختيار مكان آلة,آلة اختيار المجموعة,ويندوز 7 اختيار مكان آلة,Group Pick Place Machine,Windows 7 Pick Place Machine |
||
مجموعة آلة الاختيار والوضع R&D البرمجيات SMT آلة الاختيار والوضع
الوصف
Fالهيكل 1 إنتاجية عالية
رأس التثبيت القابل للتعديل لـ ETON Tech
يمكن تعديل موقع اختيار المكونات وفقًا لمساحة بطاقة PCB ، على الأقل 6.5 ملم. تطبيق على المقاومة LED 3014/3020/2835/5050 ، والمكثف ، ومستقيم الجسر ، وما إلى ذلك مجموعة واسعة من المكونات.
كاميرا التعرف تسجل موقع تسرب المكون من PCB، وملء المكون المفقود وفقا لذلك.
يتبنى رأس التثبيت طريقة التقطت مرتين وتثبيت مرة واحدة. وقت التثبيت يتم تقليله إلى أدنى حد مع طريقة التثبيت المحسنة، والقدرة المثلى الممتازة تصل إلى 500000CPH.
Fالهيكل 2 إنتاج مرن
1M لكل دورة.
يدرك الوظيفة من وقت اثنين التقاط ومرة واحدة وضع.مدى محطة التغذية هو ضعف رأس وضع،يمكن أن تنتج أربعة أنواع من المواد في نفس الوقت.
| النموذج | T9-2S |
| البعد | |
| الطول | 3454ملم |
| العرض | 3035ملم |
| الطول | 1777ملم |
| الوزن الإجمالي | 3100 كجم |
| بي سي بي | |
| طول و عرض للوحة | 250 (± 10 ملم) * أي طول |
| سمك PCB | 0.1-0.5ملم |
| تشبيكات الـ PCB | امتصاص الفراغ، مشبك الأسطوانة، عرض المسار قابل للتعديل |
| طريقة التثبيت | اختيار المجموعات ووضع المجموعات |
| نظام الرؤية | |
| رقم الكاميرا | 10 مجموعات (الكاميرا الرقمية) |
| محاذاة الرؤية + تصحيح العلامة | |
| زيادة دقة التركيب | ±0.05 ملم |
| ارتفاع التثبيت | ≤5 ملم |
| سرعة التثبيت | الجانب المزدوج: 500000CPH، الجانب الوحيد: 250000CPH ((سرعة مثالية) |
| المكونات | LED3014/3020/2835/5050 ومقاومة، مكثفات، محاكيات جسر، الخ |
| القوة | 380AC 50HZ |
| استهلاك الطاقة | 9.6 كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| ناقل نقل | الحد الأقصى للطول: 1000 ملم |
| سرعة الإرسال | > 500mm/sec |
| اتجاه الإرسال | واحد (يسار> يمين) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| إمدادات الهواء | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| مجموعة بطاقة تحكم الحركة 2 | البحث والتطوير المستقلين من قبل إيتون |

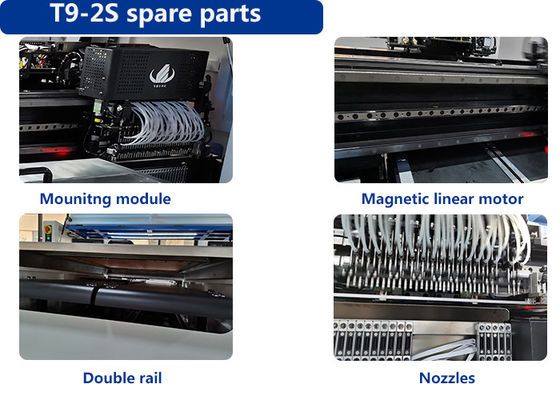

| محور X,Y,Z طريق القيادة | محرك خطي مغناطيسي عالي الجودة + محرك سيرفو |
| نظام التغذية | |
| رقم محطة التغذية | الجانب المزدوج:136PCS ((الجانب الوحيد:68PCS) |
| عدد الرأس | الجانب المزدوج:136PCS ((الجانب الوحيد:68PCS) |
| طريقة التغذية | طعام كهربائي ذكي بمحرك مزدوج |
تطبيق الآلة

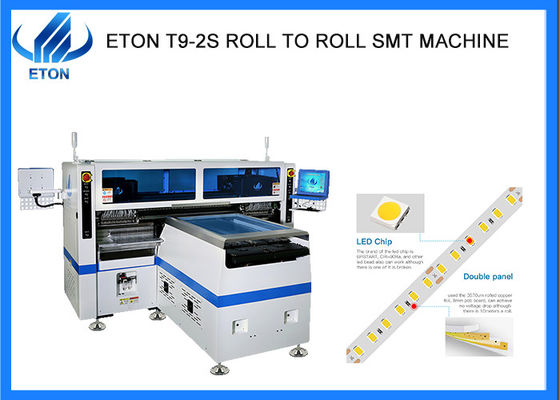

T9-2S هو عالية السرعة اختيار ووضع آلة التي تطبق على الشرائط الضوئية مرنة من أي طول
3.1 PCB حجم: 250mm*أي طول
3.2 للتطبيقات
5m، 10m، 50m، 100m أو شريط الضوء المرن من أي طول، RGB يمكن تركيبها.

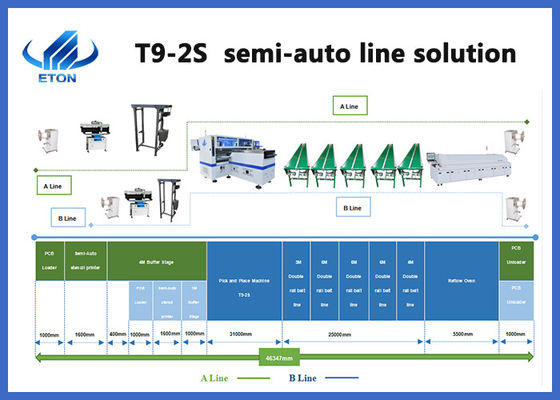

حل خط SMT
الشحن والتسليم
طريق الشحن:
※ بالبريد الجوي، للعينة والحزمة الصغيرة
※ عن طريق البحر، للحزمة الكبيرة والكمية؛
طرق أخرى حسب طلب العميل
وقت التسليم:
* خلال 30 يوما
