تفاصيل المنتج:
شروط الدفع والشحن:
|
| استهلاك الطاقة: | 380AC 50 هرتز | المكونات: | LED3014/3020/2835/5050 والمقاومات والمكثفات ومقومات الجسر وما إلى ذلك. |
|---|---|---|---|
| رؤساء: | 136 قطعة | البعد: | 2700*1900*1530 مم |
| وضع التركيب: | انتقاء المجموعة ووضع المجموعة | ارتفاع التثبيت: | ≤5 ملم |
| سرعة التثبيت: | جانب مزدوج: 500000CPH، جانب واحد: 250000CPH (السرعة المثلى) | النموذج: | T9-2S |
| إبراز: | 500K قدرة آلة وضع SMT,آلة وضع الشرائط من لفة إلى لفة,آلة وضع SMT 4 في 1,roll to roll strip placement machine,4-in-1 SMT Placement Machine |
||

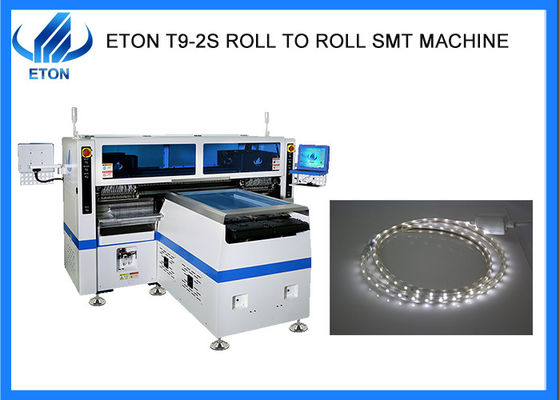

أربعة عناصر في مرة واحدة للفول إلى لفة شريط 500K قدرة وضع آلة
الوصف
Fالهيكل 1 إنتاجية عالية

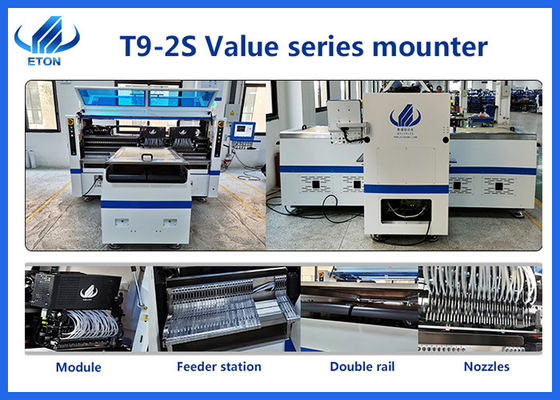

رأس التثبيت القابل للتعديل لـ ETON Tech
يمكن تعديل موقع اختيار المكونات وفقًا لمساحة بطاقة PCB ، على الأقل 6.5 ملم. تطبيق على المقاومة LED 3014/3020/2835/5050 ، والمكثف ، ومستقيم الجسر ، وما إلى ذلك مجموعة واسعة من المكونات.
كاميرا التعرف تسجل موقع تسرب المكون من PCB، وملء المكون المفقود وفقا لذلك.
يتبنى رأس التثبيت طريقة التقطت مرتين وتثبيت مرة واحدة. وقت التثبيت يتم تقليله إلى أدنى حد مع طريقة التثبيت المحسنة، والقدرة المثلى الممتازة تصل إلى 500000CPH.
Fالهيكل 2 إنتاج مرن
1M لكل دورة.

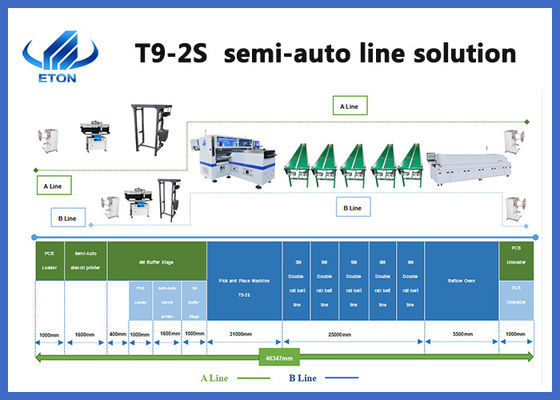

يدرك الوظيفة من وقت اثنين التقاط ومرة واحدة وضع.مدى محطة التغذية هو ضعف رأس وضع،يمكن أن تنتج أربعة أنواع من المواد في نفس الوقت.
| النموذج | T9-2S |
| البعد | |
| الطول | 3454ملم |
| العرض | 3035ملم |
| الطول | 1777ملم |
| الوزن الإجمالي | 3100 كجم |
| بي سي بي | |
| طول و عرض للوحة | 250 (± 10 ملم) * أي طول |
| سمك PCB | 0.1-0.5ملم |
| تشبيكات الـ PCB | امتصاص الفراغ، مشبك الأسطوانة، عرض المسار قابل للتعديل |
| طريقة التثبيت | اختيار المجموعات ووضع المجموعات |
| نظام الرؤية | |
| رقم الكاميرا | 10 مجموعات (الكاميرا الرقمية) |
| محاذاة الرؤية + تصحيح العلامة | |
| زيادة دقة التركيب | ±0.05 ملم |
| ارتفاع التثبيت | ≤5 ملم |
| سرعة التثبيت | الجانب المزدوج: 500000CPH، الجانب الوحيد: 250000CPH ((سرعة مثالية) |
| المكونات | LED3014/3020/2835/5050 ومقاومة، مكثفات، محاكيات جسر، الخ |
| القوة | 380AC 50HZ |
| استهلاك الطاقة | 9.6 كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| ناقل نقل | الحد الأقصى للطول: 1000 ملم |
| سرعة الإرسال | > 500mm/sec |
| اتجاه الإرسال | واحد (يسار> يمين) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| إمدادات الهواء | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| مجموعة بطاقة تحكم الحركة 2 | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محرك خطي مغناطيسي عالي الجودة + محرك سيرفو |
| نظام التغذية | |
| رقم محطة التغذية | الجانب المزدوج:136PCS ((الجانب الوحيد:68PCS) |
| عدد الرأس | الجانب المزدوج:136PCS ((الجانب الوحيد:68PCS) |
| طريقة التغذية | طعام كهربائي ذكي بمحرك مزدوج |
السوق
في الهند: سوريا، بوليكاب، فييم، ريك، جي كيه، التكنو LED، كالكوم، القرن LED، أوتوبال، سكايكواد، نتل، كونارك، CEPL، FLARE، SLS هي واحدة من عملائنا الكبار.
في تركيا: ACK ، KENDAL ، KING LED هي واحدة من عملائنا الكبار.
في فيتنام: رانغدونغ، تامكيم هي واحدة من عملائنا الكبار.
في مصر: "يونيستار" أحد زبائننا الكبار.
في تونس: شركة SKY INDUSTRIES و FAWANIS هي واحدة من عملائنا الكبار
حزم
خطوتنا هي اتباع النفخ
الخطوة 1: تغليف فيلم لمنع الغبار والماء.
الخطوة 2: تعبئة في قطن الرغوة تمدد فيلم لحماية الخارج من الجهاز.
الخطوة الثالثة: حزمة ورق الفراغ و كيس مقاوم للرطوبة ، للحفاظ على الجفاف أثناء النقل.
الخطوة الرابعة: تجهيز مع صناديق خشبية صلبة لضمان سلامة الجهاز، ثم النقل بواسطة الشاحنات إلى الميناء المحدد.
التسليم: عن طريق البحر، الجو، النقل البري.
