تفاصيل المنتج:
شروط الدفع والشحن:
|
| طريقة تحديد المواقع: | بصري | سرعة القدرة: | جانب مزدوج: 500000CPH، جانب واحد: 250000CPH (السرعة المثلى) |
|---|---|---|---|
| دقة التركيب: | ± 0.05 ملم | اتجاه النقل: | واحد (يسار> يمين) |
| الدفع: | TT | البرمجيات: | البحث والتطوير بشكل مستقل |
| استهلاك الطاقة: | 9.6 كيلو واط | عرض طول ثنائي الفينيل متعدد الكلور: | 250 (± 10 ملم) * أي طول |
| إبراز: | آلة تركيب الشريط LED SMT,136 رأس آلة تركيب الشريط LED,آلة تركيب الشريط LED 200m,136 heads LED strip mounting machine,200m LED strip mounting machine |
||

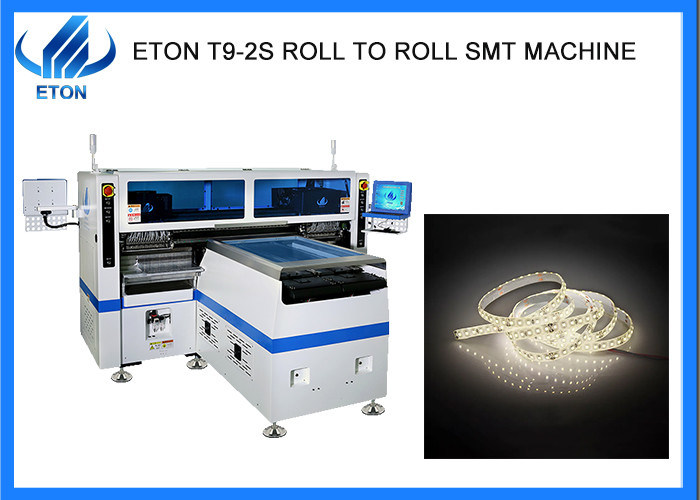

200 متر من الشريط المتحرك LED يصل إلى 136 رأس
الوصف
Fالهيكل 1 إنتاجية عالية

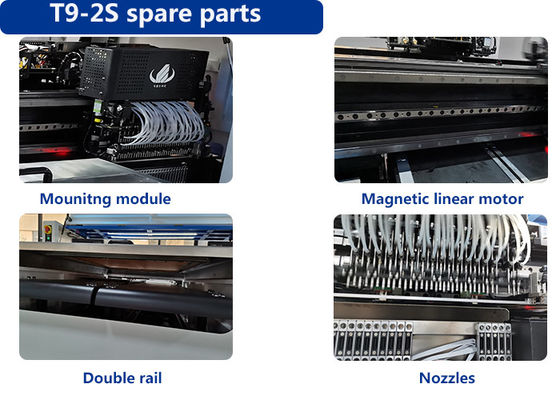

رأس التثبيت القابل للتعديل لـ ETON Tech

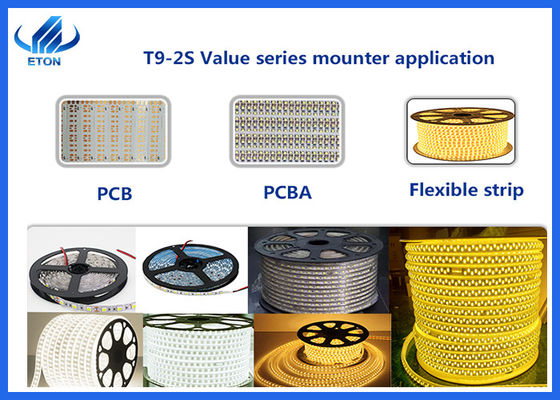

يمكن تعديل موقع اختيار المكونات وفقًا لمساحة بطاقة PCB ، على الأقل 6.5 ملم. تطبيق على المقاومة LED 3014/3020/2835/5050 ، والمكثف ، ومستقيم الجسر ، وما إلى ذلك مجموعة واسعة من المكونات.
كاميرا التعرف تسجل موقع تسرب المكون من PCB، وملء المكون المفقود وفقا لذلك.
يتبنى رأس التثبيت طريقة التقطت مرتين وتثبيت مرة واحدة. وقت التثبيت يتم تقليله إلى أدنى حد مع طريقة التثبيت المحسنة، والقدرة المثلى الممتازة تصل إلى 500000CPH.
Fالهيكل 2 إنتاج مرن
1M لكل دورة.
يدرك الوظيفة من وقت اثنين التقاط ومرة واحدة وضع.مدى محطة التغذية هو ضعف رأس وضع،يمكن أن تنتج أربعة أنواع من المواد في نفس الوقت.
| النموذج | T9-2S |
| البعد | |
| الطول | 3454ملم |
| العرض | 3035ملم |
| الطول | 1777ملم |
| الوزن الإجمالي | 3100 كجم |
| بي سي بي | |
| طول و عرض للوحة | 250 (± 10 ملم) * أي طول |
| سمك PCB | 0.1-0.5ملم |
| تشبيكات الـ PCB | امتصاص الفراغ، مشبك الأسطوانة، عرض المسار قابل للتعديل |
| طريقة التثبيت | اختيار المجموعات ووضع المجموعات |
| نظام الرؤية | |
| رقم الكاميرا | 10 مجموعات (الكاميرا الرقمية) |
| محاذاة الرؤية + تصحيح العلامة | |
| زيادة دقة التركيب | ±0.05 ملم |
| ارتفاع التثبيت | ≤5 ملم |
| سرعة التثبيت | الجانب المزدوج: 500000CPH، الجانب الوحيد: 250000CPH ((سرعة مثالية) |
| المكونات | LED3014/3020/2835/5050 ومقاومة، مكثفات، محاكيات جسر، الخ |
| القوة | 380AC 50HZ |
| استهلاك الطاقة | 9.6 كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| ناقل نقل | الحد الأقصى للطول: 1000 ملم |
| سرعة الإرسال | > 500mm/sec |
| اتجاه الإرسال | واحد (يسار> يمين) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| إمدادات الهواء | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| مجموعة بطاقة تحكم الحركة 2 | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محرك خطي مغناطيسي عالي الجودة + محرك سيرفو |
| نظام التغذية | |
| رقم محطة التغذية | الجانب المزدوج:136PCS ((الجانب الوحيد:68PCS) |
| عدد الرأس | الجانب المزدوج:136PCS ((الجانب الوحيد:68PCS) |
| طريقة التغذية | طعام كهربائي ذكي بمحرك مزدوج |
تصميم SMT:
المعرض
كمؤسسة من ذوي الخبرة في مجال تجارة آلة اختيار وموقع SMT مع أكثر من 30 دولة ومنطقة على متن ، وقد شاركت إيتون في العديد من المعارض من الدول الأجنبية ،مثل معرض الهند مومبايالمعرض الهندي دلهي، المعرض المصري، المعرض التركي، المعرض الباكستاني، الخ.معرض شنغهاي ميونيخ، معرض الضوء LED تشونغتشينغ، الخ
الأسئلة الشائعة
س: ما الخدمات التي يمكنك تقديمها؟
(أ)
1) نحن نقدم حلول خط كامل لعملائنا
هل يمكنني الذهاب لمعرفة ما إذا كنت قد بعت المعدات إلى الهند؟
أجل، لقد بعنا آلتنا في الهند، ولكن في الواقع لا يمكننا أن نقرر ذلك لعملي، ولكن سأحاول الاتصال بعملي.لأن لا أحد يريد منافسيه أن يزوروا موقع التصنيع الخاص بهم.
ما نوع الجهاز الذي لديك؟
ج. نحن مصنعي آلة تحديد المواقع عالية السرعة SMT، ونحن أيضا نبني علامتنا التجارية إلى آلة أكثر كفاءة ومريحة لعملائنا. لدينا نوع متعدد الوظائف، سلسلة الشرف،سلسلة القيم ذات الدقة العالية والإنتاجية العالية.
