تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضمان: | سنة واحدة | المكونات القابلة للتطبيق: | 0201 |
|---|---|---|---|
| الاسم: | SMD Chip Mounter ، SMT Pick and Place Machine ، SMT Chip Mounter | الحالة: | جديد، 100% أصلي |
| اسم المنتج: | وضع الجهاز \ LED Mounter \ آلة تجميع LED | سرعة التثبيت: | 98000 ميل في الساعة |
| النوع: | أوتوماتيكي | مغذيات: | 104 |
| إبراز: | 104 آلات التغذية,98000CPH آلة تركيب SMT,آلة تركيب SMT YT20S,98000CPH SMT Mounting Machine,YT20S SMT Mounting Machine |
||
الميزات الرئيسية للجهاز
رئيس التوظيف المتكامل
خفيفة الوزن ، يتم تشكيل الرأس بشكل متكامل ، يتم التحكم في مجموعات 10 من محاور Z بشكل مستقل بواسطة محرك خطي مغناطيسي وحداتي ، مما يحسن إلى حد كبير من السرعة والدقة والاستقرار
نظام الزاوية الدقيق
نظام الزاوية المكون من وحدات يسيطر بشكل مستقل على زاوية كل عنصر لضمان وضع دقيق للغاية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.
جهاز استشعار الفراغ
كل رأس وضع مع وظيفة الكشف المستقلة، مما يحسن استقرار المعدات وموثوقية المنتج.
القدرة على السرعة العالية للغاية
اعتماد محركات خطية مغناطيسية متطورة ورأس متعدد الوظائف ، زادت قدرة التثبيت بنسبة 25٪ مقارنة بالأجهزة التقليدية ، مع سرعة مثالية تصل إلى 98000CPH
المعلم الرئيسي للجهاز

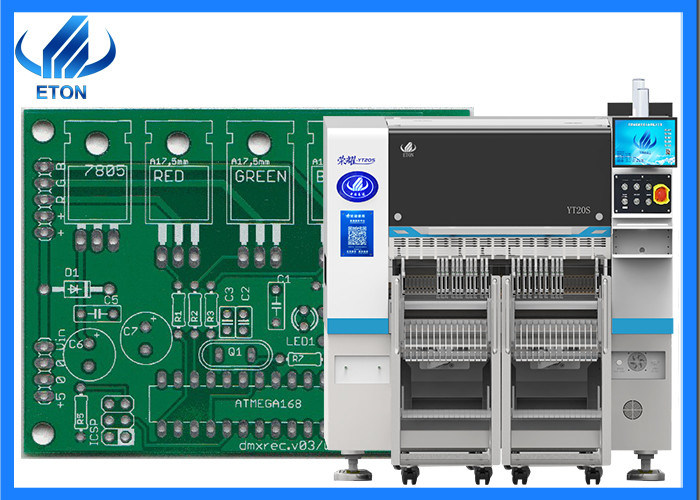

| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
ملف الشركة
المعرض
نحن نشارك في العديد من المعارض كل عام. ليس فقط في الصين، الهند دلهي، الهند مومباي، باكستان كراتشي، تركيا اسطنبول، مصر القاهرة، روسيا موسكو، فيتنام هانوي الخ
لقد حدث 85 في المئة في سوق الإضاءة LED الصين، ولكن أيضا شحن الآلات إلى الهند وكوريا والمملكة المتحدة وروسيا ومصر وتركيا وفيتنام واليابان وأستراليا وبولندا، الخ أكثر من 20 بلدا.
العمل مع "إيتون" مضمون، لنضيء أعمالك!
الشحن والحزمة
1) الشحن:في غضون 30 يوماً بعد الدفع
2) العبوة:حزمة تصدير قياسية أو حزمة مخصصة
عبوة فراغ + عبوة صناديق خشبية آمنة وموثوقة
الأسئلة الشائعة
س1: من زبونك؟
ج: لقد قمنا بتصدير الآلة إلى بلدان مختلفة ، مثل الهند ومصر وكوريا وتركيا والبرازيل وما إلى ذلك.
مثل FSL، ETI، KONKA، OPPLE، MLS هم عملائنا، في الهند مثل RK، سوريا، سكايكواد هم عملائنا.
س2: هل الآلة سهلة التشغيل؟
ج: من السهل تشغيل الجهاز، وعادة ما يكون تدريب 3 إلى 5 أيام على التشغيل كافياً.
س3: ما هو معدل انهيار الجهاز؟
الجواب: آلتنا مستقرة جداً، معدل التعطيل أقل من 0.001.
س4: ما هي جودة آلاتك؟

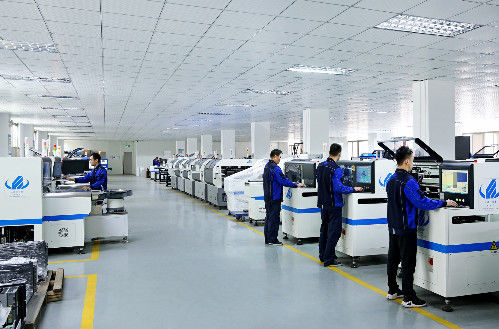

ج: لدينا حديقة صناعية خاصة بنا. هناك مركز إنتاج ومركز أبحاث وتطوير ومركز تفتيش الجودة لضمان جودة الآلات.
