تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضمان: | سنة واحدة | المكونات القابلة للتطبيق: | 0201 |
|---|---|---|---|
| الاسم: | SMD Chip Mounter ، SMT Pick and Place Machine ، SMT Chip Mounter | الحالة: | جديد، 100% أصلي |
| اسم المنتج: | وضع الجهاز \ LED Mounter \ آلة تجميع LED | سرعة التثبيت: | 98000 ميل في الساعة |
| النوع: | أوتوماتيكي | مغذيات: | 104 |
| إبراز: | 0201 آلة التجميع SMT,98000CPH آلة تركيب SMT,آلة تجميع SMT ذو ذراعين,98000CPH SMT Mounting Machine,dual arm SMT Assembly Machine |
||

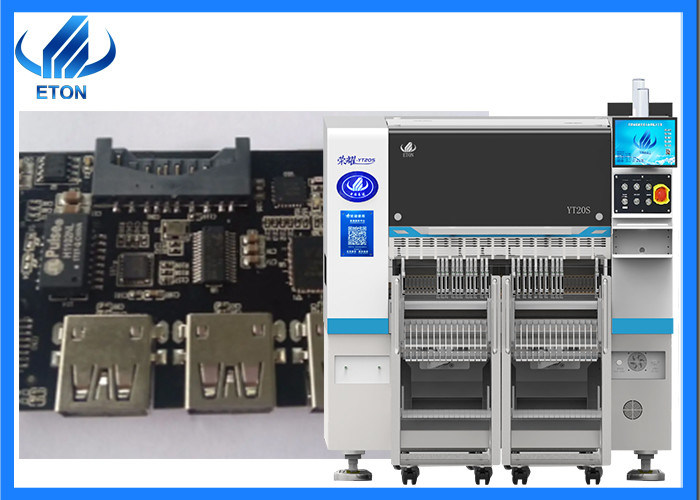

الميزات الرئيسية للجهاز
رئيس التوظيف المتكامل
خفيفة الوزن ، يتم تشكيل الرأس بشكل متكامل ، يتم التحكم في مجموعات 10 من محاور Z بشكل مستقل بواسطة محرك خطي مغناطيسي وحداتي ، مما يحسن إلى حد كبير من السرعة والدقة والاستقرار
نظام الزاوية الدقيق
نظام الزاوية المكون من وحدات يسيطر بشكل مستقل على زاوية كل عنصر لضمان وضع دقيق للغاية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.
جهاز استشعار الفراغ
كل رأس وضع مع وظيفة الكشف المستقلة، مما يحسن استقرار المعدات وموثوقية المنتج.
القدرة على السرعة العالية للغاية
اعتماد محركات خطية مغناطيسية متطورة ورأس متعدد الوظائف ، زادت قدرة التثبيت بنسبة 25٪ مقارنة بالأجهزة التقليدية ، مع سرعة مثالية تصل إلى 98000CPH
المعلم الرئيسي للجهاز
| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |

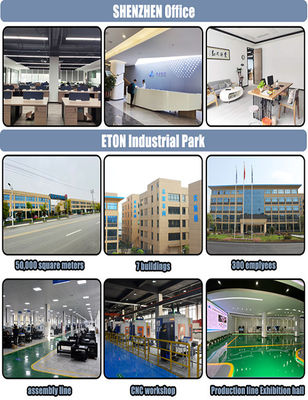

ملف الشركة
في عام 2020 ، تم الانتهاء بنجاح من حديقة إيتون جيانغشي الصناعية ، مجهزة بمركز معالجة وتصنيع متقدم ، ومراقبة نوعية صارمة ، وتوحيد الإنتاج ،تبسيط عمليات الإنتاجتكنولوجيا إيتون المتقدمة والابتكارات تدفع ثورة السوق بسرعة، وتحصل على عدد من تكنولوجيات الملكية الفكرية، بما في ذلك 9 براءات اختراع، 112 براءات اختراع عملية،12 حقوق الطبع والنشر للبرمجيات، وعلاوة على ذلك، اخترعت إيتون أسرع آلة تحميل ووضع أوتوماتيكي مع سرعة 170000 CPH، والتي توفر الكثير من العمل ومساحة الإنتاج، حصلت على حصة كبيرة في السوق في الولايات المتحدة، كوريا، الهند، ألمانيا،مصر، تركيا، فيتنام، تونس، تايلاند أكثر من 30 مقاطعة.
المعرض
شركتنا تشارك في العديد من المعارض في الداخل والخارج كل عام،
سترى كشك "إيتون" في بعض المعارض الكبيرة المعروفة في الصين، بما في ذلك المعارض الكبيرة التي عقدت في شنتشن وغوانغتشو وتشونغتشينغ وشنغهاي وأماكن أخرى.
وتشمل المعارض الخارجية المعارض في أكثر من 20 دولة بما في ذلك مومباي وديلي ومصر وتركيا وفيتنام.
الشحن والحزمة
التعبئة والتغليف: القياسية هي فيلم بلاستيكي لف آلة SMT LED ، ثم تحميل في حاوية واحدة 20 "؛ يمكن تخصيص حزمة الخشب.
التسليم: 35-40 يوما بعد 30٪ T / T دفع مسبق، يجب أن يأتي المشتري للتفتيش عندما نفعل اختبار تشغيل، بعد الاختبار، ودفع 70٪ الرصيد قبل التسليم
الأسئلة الشائعة
س: هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلة، هل من السهل تشغيلها؟
ج: هناك دليل إنجليزي أو فيديو دليل يظهر لك كيفية استخدام الجهاز.
إذا كان لديك أي أسئلة، يرجى الاتصال بنا عن طريق البريد الإلكتروني / سكايب / الهاتف / خدمة المدير التجاري على الانترنت.
س: إذا كان لدى الآلة أي مشكلة بعد أن أستلمها ، كيف يمكنني القيام بذلك؟
ج: أجزاء مجانية ترسل لك في فترة ضمان الجهاز.
إذا كان الجزء أقل من 0.5 كيلوغرام، ندفع رسوم البريد.
إذا تجاوزت 0.5 كيلوغرام، تحتاج لدفع رسوم البريد
س: هل لدى آلاتك شهادة جودة؟
ج: جميع الآلات قد اجتازت شهادة CE و SIRA و CCC ولديها براءة اختراع خاصة بها.
س: ما هي طريقة الدفع؟
ج: نحن ندعم الدفع عبر الطرف.
س: متى موعد التسليم؟
ج: التسليم خلال 30 يوما بعد الدفع.
