تفاصيل المنتج:
شروط الدفع والشحن:
|
| الحد الأدنى لحجم FPCB: | 50ملم | ماكس حجم FPCB: | 260 ملم |
|---|---|---|---|
| سمك FPCB: | 0.5 ~ 5 مم | ارتفاع النقل: | 900 ± 40 مم |
| النوع: | SMT آلة المنتجات ذات الصلة | FPCB Warpage: | Max. الأعلى. FPCB diagonal 1％ قطري FPCB 1 ％ |
| زاوية الممسحة: | 55 درجة (قياسي) | سرعة الممسحة: | 6 ~ 300 مم / ثانية |

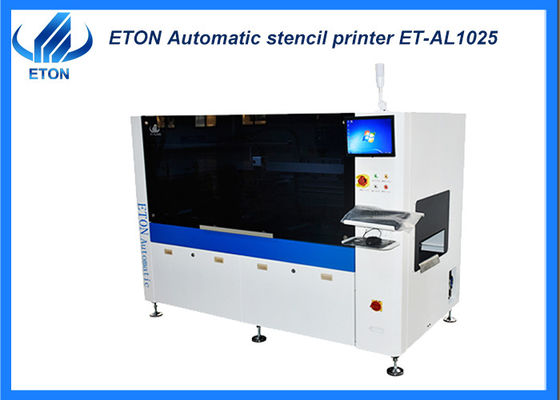

600KG SMT طباعة معجون اللحام على الطباعة الآلية بالكامل PCB
تكوين الجهاز
● رأس طباعة معلق قابل للبرمجة
* مجموعتان من محركات الدفع بخطوة،يمكن تعديل ضغط الحفر الأمامي والخلفي بشكل منفصل لضمان عدم الاتساق في الطباعة الأمامية والخلفية الناجمة عن تشوهات التعب في مواد الحفر;
*تحكم بفعالية في السكتة الدماغية، وتحسين كفاءة الطباعة، ومنع تسرب معجون اللحام؛
● مقشّر الفولاذ المقاوم للصدأ القياسي، تصميم فريد، تحسين عمر الخدمة للشفرة؛
● نظام محاذاة الرؤية لأسفل
● تعديل قاطع القيادة بجهاز CNC
الكمبيوتر المتحكم به الصناعية، نظام تشغيل واجهة ويندوز XP؛
● نظام تشخيص برمجي مدمج
● واجهة SMEMA.
المعلم التقني
| إطارات الشاشة | الحجم الأدنى | 850ملم |
| الحجم الأقصى | 550ملم | |
| سمك | 25~45ملم | |
| FPCB الحجم الأدنى | 50ملم | |
| الحجم الأقصى لـ FPCB | 260ملم | |
| سمك FPCB | 0.5~5ملم | |
| صفحة حربية لـ FPCB | الحد الأقصى لقطر FPCB 1% | |
| ارتفاع النقل | 900±40ملم | |
| توجيه النقل | اليسار-اليمين | |
| سرعة النقل | ماكس 1000mm/S قابل للبرمجة (قابلة للتعديل) | |
| موقع المجلس | نظام الدعم | التوتر المرفق للمنصة |
| نظام التشغيل | مشبك الحافة ثابت | |
| رأس الطباعة | رأسين طابعيين مستقلين | |
| سرعة المكنسة | 6~300mm/sec | |
| ضغط المكنسة | 0~10 كجم/سم2 | |
| زاوية المزق | 55° ((المعيار) | |
| نوع المكنسة | الفولاذ المقاوم للصدأ ((المعيار) ، البلاستيك | |
| سرعة فصل الشبكة | 0.1~20ملم/ثانية قابل للبرمجة | |
| نظام التنظيف | التنظيف اليدوي | |
| نطاقات تعديل الجدول | X:±5mm؛Y:±5mm؛θ:±2° | |
| آلة | ||
| دقة الموقع المتكررة | ± 0.01mm | |
| دقة الطباعة | ±0.025mm | |
| وقت الدورة | ≤9s (باستثناء الطباعة والتنظيف) | |
| الهواء المطلوب | 4.5~6 كجم/سم2 | |
| إدخال الطاقة | AC:220±10٪، 50/60HZ 1Φ 1.5KW | |
| طريقة التحكم | التحكم في جهاز الكمبيوتر | |
| أبعاد الجهاز | 1754 ((L) X1249 ((W) X1600 ((H) ملم | |
| وزن الجهاز | حوالي 600 كجم | |
| نقل FPCB عبر ارتفاع اللوحة | 20ملم | |
السوق
لقد تم تصدير منتجاتنا إلى أكثر من 30 دولة ومنطقة، بما في ذلك كوريا الجنوبية والهند وفيتنام وتونس ومصر وتركيا وروسيا والبرازيل وما إلى ذلك وهنا بعض عملائنا الكبار:
سوريا، بوليكاب، فييم، آر كيه، جي كيه، تيكنو LED، كالكوم، أكيه، كيندال، رانغدونغ، يونستار، وهلم جرا.
معارضنا
المشاركة في المعارض المختلفة في الداخل والخارج كل عام (باستثناء فترة الوباء)
المعارض المحلية: معرض قوانغتشو قوانغيا، معرض شنغهاي ميونيخ، معرض تشونغتشينغ للضوء LED، الخ
المعارض الأجنبية: معرض الهند مومباي، معرض الهند دلهي، معرض مصر، معرض تركيا، معرض باكستان، معرض تايلاند، الخ
آلة ذات صلة

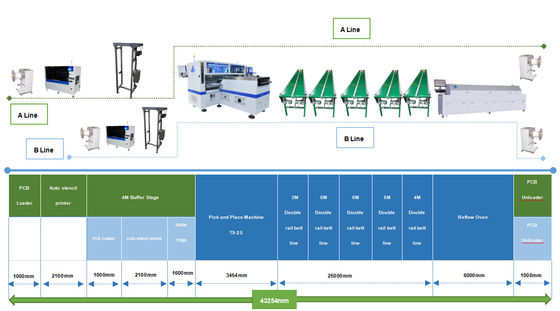

Weيمكن أن توفر خط إنتاج SMT كامل،خط إنتاج الضوء:
1. آلة التقط والوضع
2آلة تحميل
3آلة نقل
4آلة طابعة الشبكة
5آلة الفرن
6آلة التفريغ
7خلاط لحام
8آلة تجميع ضوء الشريط
الأسئلة الشائعة
هل لدى آلاتكم شهادات جودة؟
ج: نحن مؤسسة عالية التقنية مع CE ، SIRA ، CCC ، ISO تم منحها باسم "العلامة التجارية المعروفة" والعديد من براءات الاختراع التكنولوجية ، ولدينا خبرة غنية (أكثر من 11 عامًا) في برنامج خط إنتاج الضوء LED.
س: ما هي سرعة منتجاتك الفعلية؟
أ. للسرعة الفعلية للآلة التي تقتصر على العديد من العوامل،
التي تتعلق بعدد من المكونات ، والوقت لإرسال لوحة PCB
والحصول على اللوحة التي سوف يكون لها تأثير على سرعة عندما في الإنتاج، ويقرر للمنتجات الفعلية والاحتياجات.
