أبحاث وتطوير البرمجيات التجميع الكهربائي للوحة 104 المغذية

أبحاث وتطوير البرمجيات التجميع الكهربائي للوحة 104 المغذية
أبحاث وتطوير البرمجيات التجميع الكهربائي للوحة 104 المغذية

صورة كبيرة :  أبحاث وتطوير البرمجيات التجميع الكهربائي للوحة 104 المغذية

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: ETON
إصدار الشهادات: CE,CCC,SIRA,ISO
رقم الموديل: YT20S
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: body{background-color:#FFFFFF} 非法阻断154 window.onload = function () { docu
وقت التسليم: 30 يوم عمل
شروط الدفع: T/T
القدرة على العرض: 50 مجموعة في الشهر
مفصلة وصف المنتج
مساحة المكونات: 0.2 ملم البرمجيات: البحث والتطوير بشكل مستقل
الضمان: سنة واحدة تصاعد الرأس: 20 قطعة
سرعة الاستغناء: 98000 ميل في الساعة مغذيات: 104
الحجم: 1480mm * 2680mm * 1650mm لقط ثنائي الفينيل متعدد الكلور: مشبك الأسطوانة، عرض المسار قابل للتعديل
إبراز:

104 آلة التغذية SMT,البحث والتطوير,آلة تجميع لوحات كهربائية

,

R&D Pick and place machine

,

Electrical Board Assembly Machine

برامج البحث والتطوير تجميع لوحات الكهرباء SMT آلة الاختيار





الميزات الرئيسية للجهاز

رئيس التوظيف المتكامل

خفيفة الوزن ، يتم تشكيل الرأس بشكل متكامل ، يتم التحكم في مجموعات 10 من محاور Z بشكل مستقل بواسطة محرك خطي مغناطيسي وحداتي ، مما يحسن إلى حد كبير من السرعة والدقة والاستقرار

نظام الزاوية الدقيق

نظام الزاوية المكون من وحدات التحكم بشكل مستقل بزاوية كل عنصر لضمان وضع دقة عالية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.

جهاز استشعار الفراغ

كل رأس وضع مع وظيفة الكشف المستقلة، مما يحسن استقرار المعدات وموثوقية المنتج.

القدرة على السرعة العالية للغاية

اعتماد محركات خطية مغناطيسية متطورة ورأس متعدد الوظائف ، زادت قدرة التثبيت بنسبة 25٪ مقارنة بالآلات التقليدية ، مع سرعة مثالية تصل إلى 98000CPH



المعلم الرئيسي للجهاز

النموذج YT20S
البعد
الطول 1480ملم
العرض 2680ملم
الطول 1650ملم
الوزن الإجمالي 2380 كجم
بي سي بي
طول و عرض للوحة الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm
سمك الـ PCB 0.5-5ملم
تشبيكات الـ PCB مشبك الأسطوانة ، عرض المسار قابل للتعديل
وضع التثبيت الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل
أ.س.
النظام ويندوز 7
البرمجيات البحث والتطوير بشكل مستقل
العرض شاشة LED
جهاز الإدخال لوحة المفاتيح، الماوس
نظام الرؤية
رقم الكاميرا 1 PCS (كاميرا الرؤية الجوية للرأس)
كاميرا 2 PCS مارك
زيادة دقة التركيب CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ)
ارتفاع التثبيت 16mm (يمكن تخصيص ارتفاع آخر)
سرعة التثبيت 98000 كيلوفرات ((في أفضل حالة)
المكونات 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى
مساحة المكونات 0.2ملم
رقم محطة التغذية 104 PCS
عدد الفوهات 20 PCS
القوة 220AC 50HZ
استهلاك الطاقة 1.5كيلوواط
بيئة التشغيل 23°C±3°C
سرعة الإرسال > 1000 ملم/ثانية
اتجاه الإرسال واحد ((يسار→ يمين أو يمين→ يسار)
وضع الإرسال محرك الأقراص عبر الإنترنت
وضع الموقف البصرية
استهلاك الغاز 0.4-0.6mpa (4-6kgf/cm2) 600N/min
التحكم الكهربائي البحث والتطوير المستقلين من قبل إيتون
وحدة تحكم بطاقة الحركة 1 مجموعة البحث والتطوير المستقلين من قبل إيتون
محور X,Y,Z طريق القيادة محركات خطية مغناطيسية عالية الجودة
طريقة التغذية جهاز تغذية ذكي بمحرك مزدوج
واجهة نظام إدارة الإنتاج MES مخصصة

حزم

التعبئة في حزمة فيلم والقطن الرغوة، وتغطية كيس الفراغ داخل صناديق خشبية صلبة.

أبحاث وتطوير البرمجيات التجميع الكهربائي للوحة 104 المغذية 0

السوق

لقد تم تصدير منتجاتنا إلى أكثر من 30 دولة ومنطقة، بما في ذلك كوريا الجنوبية والهند وفيتنام وتونس ومصر وتركيا وروسيا والبرازيل وما إلى ذلك وهنا بعض من عملائنا الكبار:

سوريا، بوليكاب، فييم، آر كيه، جي كيه، تيكنو LED، كالكوم، أكيه، كيندال، رانغدونغ، يونستار، وهلم جرا.

أبحاث وتطوير البرمجيات التجميع الكهربائي للوحة 104 المغذية 1

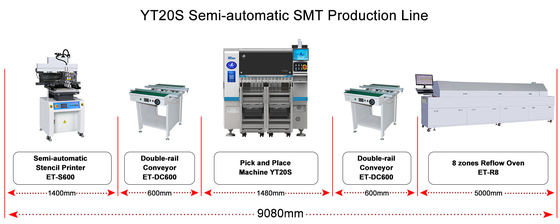

حل خط SMT

أبحاث وتطوير البرمجيات التجميع الكهربائي للوحة 104 المغذية 2



الخدمة

  • نحن نقدم حلول كاملة لاحتياجات عملائنا.
  • لدينا بعض المواقع الرسمية في الهند مثل مومباي ودمام ونيودلهي، لدينا أيضا موقع في مصر وتركيا التي يمكن أن توفر الخدمة في الوقت المناسب مع مهندسين لدينا.
  • طالما أنك تشتري آلتنا سوف نرتب لمهندسيننا لتثبيت التحديث والتدريب لك مجانا، حتى تتعلم كيفية تشغيل الجهاز.
  • يمكن للمهندس الصيني تقديم خدمات عبر الإنترنت خاصة في فترة وباء COVID-19.
  • إذا لزم الأمر، سيأتي المهندسون الصينيون إلى مصنعك ليتم تثبيتهم مجانًا وتدريبك على كيفية تشغيل الآلة.
  • تحديث مجاني لبرنامج الجهاز
  • سوف نرتب لمهندسيننا لزيارة مصنعك للتحقق أو اختبار حالة الجهاز.

أبحاث وتطوير البرمجيات التجميع الكهربائي للوحة 104 المغذية 3

ميزتنا

يمكننا توفير حل خط SMT لك!



آلة التقاط ووضع / فرن إعادة التدفق / طابعة الشبكة / ناقل PCB / SPI / AOI.etc.

1مصنع للضوء: مصابيح LED، DOB، عدسة، ضوء لوحة، ضوء أسفل، ضوء الشارع، أنبوب،0.5 متر، 1 متر ضوء شريط، الخ

2توفير المهندسين في الخارج للتثبيت المجاني والتدريب المجاني.

3العلامة التجارية الكبرى في الصين مصنع آلات SMT،500 موظف لشركة إيتون

أبحاث وتطوير البرمجيات التجميع الكهربائي للوحة 104 المغذية 4
