تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضمان: | سنة واحدة | المكونات القابلة للتطبيق: | 0201 |
|---|---|---|---|
| الاسم: | SMD Chip Mounter ، SMT Pick and Place Machine ، SMT Chip Mounter | الحالة: | جديد، 100% أصلي |
| اسم المنتج: | وضع الجهاز \ LED Mounter \ آلة تجميع LED | سرعة التثبيت: | 98000 ميل في الساعة |
| النوع: | أوتوماتيكي | مغذيات: | 104 |
| إبراز: | 0201 آلة تركيب أشباه الموصلات,98000CPH آلة تركيب SMT,آلة SMT لتركيب أشباه الموصلات,98000CPH SMT Mounting Machine,Semiconductor Mounting SMT Machine |
||

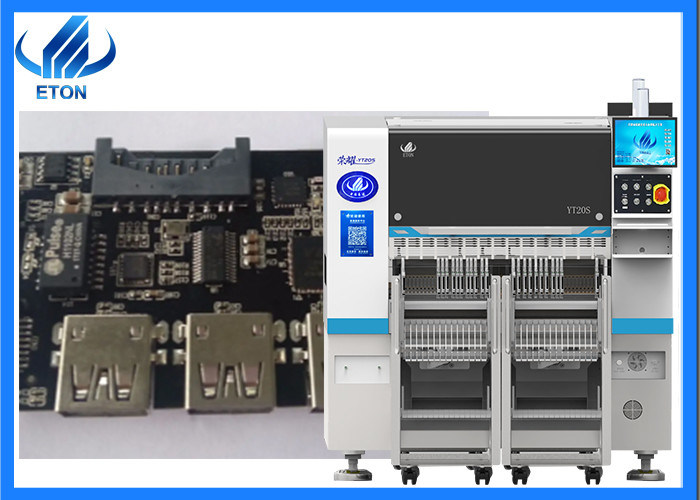

الميزات الرئيسية للجهاز
رئيس التوظيف المتكامل
خفيفة الوزن ، يتم تشكيل الرأس بشكل متكامل ، يتم التحكم في مجموعات 10 من محاور Z بشكل مستقل بواسطة محرك خطي مغناطيسي وحداتي ، مما يحسن إلى حد كبير من السرعة والدقة والاستقرار
نظام الزاوية الدقيق
نظام الزاوية المكون من وحدات التحكم بشكل مستقل بزاوية كل عنصر لضمان وضع دقة عالية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.
جهاز استشعار الفراغ
كل رأس وضع مع وظيفة الكشف المستقلة، مما يحسن استقرار المعدات وموثوقية المنتج.
القدرة على السرعة العالية للغاية
اعتماد محركات خطية مغناطيسية متطورة ورأس متعدد الوظائف ، زادت قدرة التثبيت بنسبة 25٪ مقارنة بالآلات التقليدية ، مع سرعة مثالية تصل إلى 98000CPH
المعلم الرئيسي للجهاز
| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك الـ PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |

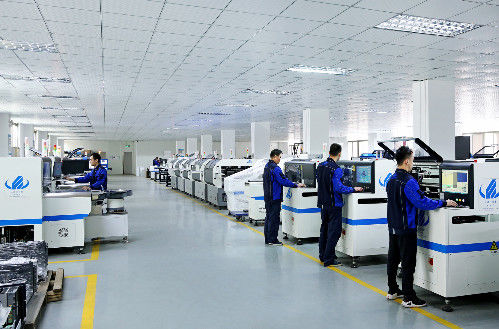

ملف الشركة
شركة شينزن إيتون أوتوماتيكشن إكوايمنت هي الشركة الرائدة في مجال تصنيع الآلات الآلية عالية السرعة والتي تركز على "كفاءة عالية واستهلاك منخفض" في العالم.في الوقت نفسه إيتون هو أيضا أكبر مصنع التكنولوجيا العالية في الصين مع قدرة قوية من التصميمالبحث والتطوير والتصنيع والمبيعات والخدمات and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
"شنتشن إيتون أوتوماتيكشن إكوايمنت كو" المحدودة ملتزمة بتطوير وتصنيع معدات آلات التثبيتالإصرار على مفهوم "خدمة العملاء" وتحديد اتجاه السوق.
المعرض
شركتنا تشارك في العديد من المعارض في الداخل والخارج كل عام،
سترى كشك "إيتون" في بعض المعارض الكبيرة المعروفة في الصين، بما في ذلك المعارض الكبيرة التي عقدت في شنتشن وغوانغتشو وتشونغتشينغ وشنغهاي وأماكن أخرى.
وتشمل المعارض الخارجية المعارض في أكثر من 20 دولة بما في ذلك مومباي وديلي ومصر وتركيا وفيتنام.
الشحن والحزمة
جميع الآلات معبأة بالفراغ والحزم الخشبية
الخطوة الأولى: تغليف الفيلم.
الخطوة2:التعبئة الفراغية.
الخطوة 3: تعبئة الصناديق الخشبية
يمكنك الوثوق بنا، لأن لدينا التعبئة المهنية والمعيارية لحماية الآلة.
الأسئلة الشائعة
س: كيف يمكنك التأكد من أن المنتجات لن تتلف أو تكون رطبة؟
ج: نحن نتخذ العديد من التدابير لحماية المنتجات.نضعها في صندوق ونغلفها بفيلم بلاستيكي ونغلقها بالشريط ليبقيها في مكانها ويحميها من الماء.
س: ما هو معدل تعطيل الجهاز؟
الجواب: آلتنا مستقرة جداً، معدل التعطيل أقل من 0.001.
س: ما نوع الآلة التي ستقدمها بالإضافة إلى آلة الاختيار والوضع ؟
ج: إيتون باعتبارها أكبر مصنع لجهاز SMT في الصين ، نحن نقدم خط SMT بأكمله ، مثل فرن reflow ، الطابعة ، الناقل ، آلة الاختيار والمكان ، المحمول ، المفصل ، الخ.
س: ما هي مزاياك؟
ج: شركتنا تلتزم بسياسة الإدارة على خمسة مستويات: الأعمال الصادقة، التركيز على البحث والتطوير، نوايا التصنيع، الخدمة المراعية، ثقة العملاء.
