تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضمان: | سنة واحدة | المكونات القابلة للتطبيق: | 0201 |
|---|---|---|---|
| الاسم: | SMD Chip Mounter ، SMT Pick and Place Machine ، SMT Chip Mounter | الحالة: | جديد، 100% أصلي |
| اسم المنتج: | وضع الجهاز \ LED Mounter \ آلة تجميع LED | سرعة التثبيت: | 98000 ميل في الساعة |
| النوع: | أوتوماتيكي | مغذيات: | 104 |
| إبراز: | 0201 آلة تركيب المكونات,0201 آلة تركيب أشباه الموصلات,0201 آلة تصنيع الأجزاء,0201 semiconductor Mounting Machine,0201 component mount manufacturing machine |
||

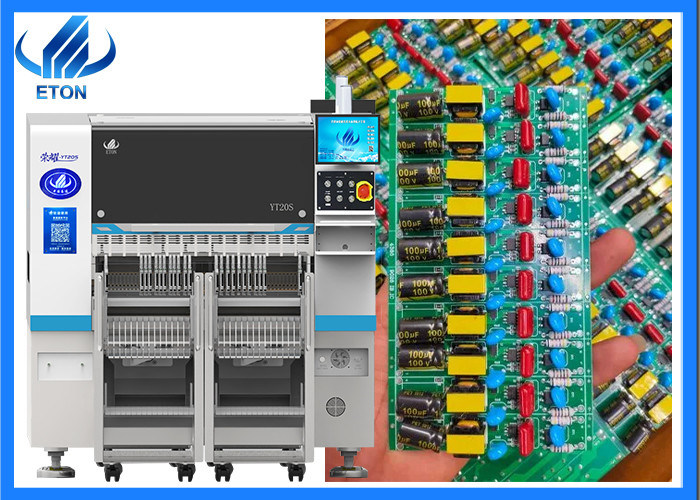

الميزات الرئيسية للجهاز
رئيس التوظيف المتكامل
خفيفة الوزن ، يتم تشكيل الرأس بشكل متكامل ، يتم التحكم في مجموعات 10 من محاور Z بشكل مستقل بواسطة محرك خطي مغناطيسي وحداتي ، مما يحسن إلى حد كبير من السرعة والدقة والاستقرار
نظام الزاوية الدقيق
نظام الزاوية المكون من وحدات التحكم بشكل مستقل بزاوية كل عنصر لضمان وضع دقة عالية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.
جهاز استشعار الفراغ
كل رأس وضع مع وظيفة الكشف المستقلة، مما يحسن استقرار المعدات وموثوقية المنتج.
القدرة على السرعة العالية للغاية
اعتماد محركات خطية مغناطيسية متطورة ورأس متعدد الوظائف ، زادت قدرة التثبيت بنسبة 25٪ مقارنة بالآلات التقليدية ، مع سرعة مثالية تصل إلى 98000CPH
المعلم الرئيسي للجهاز
| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك الـ PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |

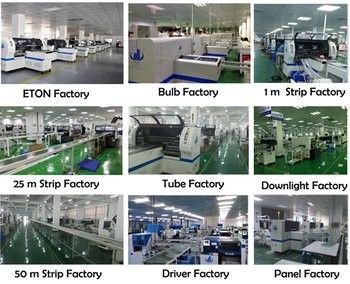

ملف الشركة
شركة شينزن إيتون أوتوماتيكشن إكوايمنت هي الشركة الرائدة في مجال تصنيع الآلات الآلية عالية السرعة والتي تركز على "كفاءة عالية واستهلاك منخفض" في العالم.في الوقت نفسه إيتون هو أيضا أكبر مصنع التكنولوجيا العالية في الصين مع قدرة قوية من التصميمالبحث والتطوير والتصنيع والمبيعات والخدمات and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
"شنتشن إيتون أوتوماتيكشن إكوايمنت كو" المحدودة ملتزمة بتطوير وتصنيع معدات آلات التثبيتالإصرار على مفهوم "خدمة العملاء" وتحديد اتجاه السوق.
المعرض
الخدمة
1قبل الطلب:
سوف ندعم اقتراحات المهنية من خط SMT
سوف نوصي أفضل وحدة وفقا للمنتجات
سوف نقدم أفضل اقتباس بسعر المصنع
2بعد الطلب:
الجهاز سيكون اختبار جيد والشيخوخة قبل الشحن
نحن ندعم التثبيت والتدريب المجانية للجهاز، الوقت الخاص الذي ندعم التدريب عبر الإنترنت، والتدريس عبر الفيديو.
لدينا فريق ما بعد البيع المهنية، يمكن حل المشكلة في أقرب وقت ممكن
ضمان الجهاز هو سنة واحدة، خلال فترة الضمان، أي أجزاء تحتاج إلى إصلاح واستبدال سيكون مجانا للعملاء.
الشحن والحزمة
جميع الآلات معبأة بالفراغ والحزم الخشبية
الخطوة الأولى: تغليف الفيلم.
الخطوة2:التعبئة الفراغية.
الخطوة 3: تعبئة الصناديق الخشبية
يمكنك الوثوق بنا، لأن لدينا التعبئة المهنية والمعيارية لحماية الآلة.
الأسئلة الشائعة
1هل المهندس حر لتركيب الجهاز ؟
ج: نعم ، سنرسل المهندس إلى مصنعك لتركيب و تدريب الآلة مجاناً بمجرد شراء آلتنا.
- نعم2هل آلتك مناسبة لتصنيع مصباح LED / ضوء لوحة / عدسة / عرض / ضوء شريط مرن / الخ؟
ج: نعم ، يتم تطبيق آلة SMT على نطاق واسع على جميع أنواع الإضاءة المتحركة واللوحات الكهربائية. مناسبة لتركيب / طباعة المتحركة
شريحة3014/3528/5050/الخ،0402/0603/0805 المقاومة، مكثف، محول، جسر، الخ
3هل لديك آلة تركيب رقاقة؟
ج: نعم، إيتون كأكبر مصنع من آلة SMT في الصين. نحن نمتلك أكثر من 50000 متر مربع الحديقة الصناعية في مدينة جيانغسي، الصين.الخنحن نقدم آلة زميلة:
1آلة عالية السرعة لتحديد المكان والمكان للإضاءة
2. آلة اختيار ووضع متعددة الوظائف لجميع أنواع الإضاءة واللوحات الكهربائية
3آلة طابعة أوتوماتيكية
4آلة طابعة شبه أوتوماتيكية
5. آلة نقل واحدة
6آلة نقل مزدوجة السكة الحديدية
7لوحة الاهتزاز للعدسة / المحول / المكثف / الخ
8إمداد كهربائي 8mm/12mm/16mm/24mm
9. ثمانية مناطق فرن إعادة التدفق
10. آلة تنظيف PCB
11خلاط لحام
12آلة تحميل
13آلة التفريغ
14حل كامل لخط SMT
وهكذا...
4.ماذا عن لغة العمل ؟
آلتنا تدعم اللغة الصينية / الإنجليزية.
