تفاصيل المنتج:
شروط الدفع والشحن:
|
| ماكس حجم ثنائي الفينيل متعدد الكلور: | 500*450 مللي متر | الضمان: | 1 سنة ، 12 شهر |
|---|---|---|---|
| البرمجيات: | ويندوز 7 | محطات التغذية: | 52 قطعة |
| استهلاك الطاقة: | 1.5 كيلو واط | القوة: | 220AC 50 هرتز |
| المكونات: | 0201 ~ 15 مم مواد التعبئة والتغليف ومواد IC (كاميرا ثابتة اختيارية لـ 0201 ~ 35 * 35 مم)، يمكن تخصيص | عدد الفتحات: | 10 قطع |
| إبراز: | 220AC 50Hz آلة الاختيار والوضع,52 آلة تحميل ووضع المغذيات,آلة تحميل ووضع لوحة كهربائية LED,52 Feeders Pick and Place Machine,LED Electrical Board Pick and Place Machine |
||

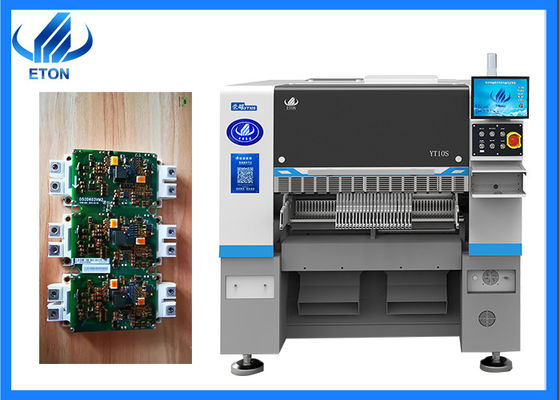

1.5w قوة LED لوحة كهربائية 10 فوهة اختيار ووضع آلة
الميزات الرئيسية للجهاز

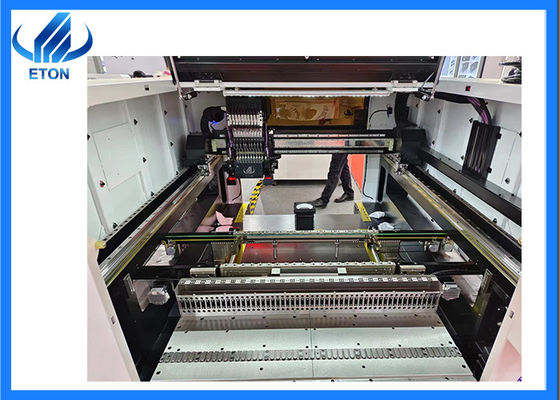

1محور X و Y و Z جميعها تتبنى محركًا خطيًا مغناطيسيًا متطورًا
2قدرات مرنة للتعامل مع أقراص PCB ، متعدد المحطات ، تركيب متعدد المواد
3محور Y يتبنى بنية قاعدة القيادة المزدوجة
4دعم وظيفة فوهة استبدال تلقائي ((اختيار)
5.تطبيق على 0201 ~ 35 * 35mm شريط ريل حزمة و IC الوعاء الوعاء
● رأس تحديد الدقة العالية الجديد الذي طورته بنفسي
● الجمع بين كاميرا التعرف على العلامات عالية الدقة وكاميرا رؤية ثابتة للطيران لضمان دقة الموقع.
● رأس التثبيت يتبنى الكشف عن الفراغ المستقل، وتحسين أداء التثبيت.
● البرمجة خارج الخط، توفير الوقت خلال دورات التحول.
● يحتوي البرنامج على وظائف التعلم العميق والتحسين التلقائي.
● يدعم توفير واجهة نظام MES.
● مجهزة بوظيفة استيراد الإحداثيات.
| النموذج | YT10S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2020ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 450mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك الـ PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm ((يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 48000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 15MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 52 PCS (104 PCS خيار) |
| عدد الفوهات | 10 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
تطبيق الآلة

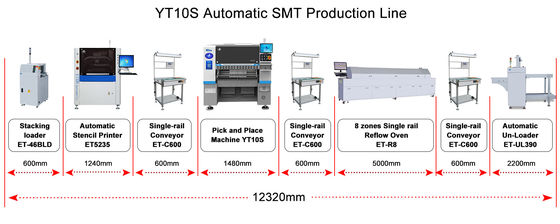

حل خط SMT
خط إنتاج SMT لديه مخططان:خط شبه أوتوماتيكي و كامل الأوتوماتيكيإذا كنت قد بدأت للتو في القيام بذلك، أقترح عليك القيام خط إنتاج شبه تلقائي،يمكن أن يوفر بكلفة فعالة.
المعدات المطلوبة لخط الإنتاج شبه الأوتوماتيكي تشمل:
معارضنا
المشاركة في المعارض المختلفة في الداخل والخارج كل عام (باستثناء فترة الوباء)
المعارض المحلية: معرض قوانغتشو غوانغيا، معرض شنغهاي ميونيخ، معرض تشونغتشينغ للضوء LED، الخ
المعارض الأجنبية: معرض الهند مومباي، معرض الهند دلهي، معرض مصر، معرض تركيا، معرض باكستان، معرض تايلاند، الخ
الشحن والتسليم
طريق الشحن:
※ بالبريد الجوي، للعينة والحزمة الصغيرة
※ عن طريق البحر، للحزمة الكبيرة والكمية؛
طرق أخرى حسب طلب العميل
وقت التسليم:
* خلال 30 يوما
الأسئلة الشائعة
هل تقبلون CIF كالسعر المذكور؟
ج: نحن نقبل فقط EXW حيث أن السعر المذكور هو مريح وأقل تكلفة لكلا الجانبين.
هل يمكنني الدفع بواسطة الـ L/C ؟
إجراء الدفع L / C معقد ، مما سيضيع الكثير من الوقت على الدفع.الذي سيؤخر خطة الإنتاج الخاصة بك وتأخير الفرصة.
س: كم من المنتجات تستطيع آلتك صنعها يومياً؟
A. قدرة آلة لدينا وفقا للمنتجات الحقيقية،وعدد المكونات على لوحة PCB الخاص بك التي هي عامل مهم لمعرفة السرعة الفعلية لجهازنا مع منتجاتك.
