تفاصيل المنتج:
شروط الدفع والشحن:
|
| ارتفاع التثبيت: | 16mm ((يمكن تخصيص ارتفاع آخر) | وحدة الآلة: | YT10S |
|---|---|---|---|
| دقة التركيب: | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) | الدفع: | T/T |
| محطة مغذيات: | 52 قطعة (خيار 104 قطعة) | الحالة: | أصلي 100٪ |
| الوزن الإجمالي: | 2380 كجم | ضمان Machien: | سنة واحدة |
| إبراز: | 220 فولت SMT اختيار ووضع آلة,آلة التركيب الدقيقة,10 فوهات SMT اختيار مكان آلة,Precise Mounting Pick and Place Machine,10 Nozzles SMT Pick Place Machine |
||

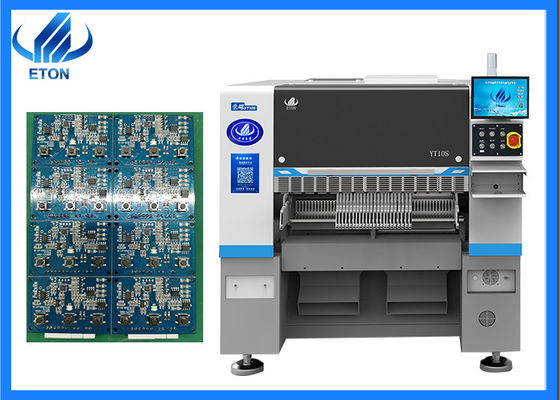

10 فوهات عالية السرعة 220 فولت الطاقة الخضراء
الميزات الرئيسية للجهاز
1محور X و Y و Z جميعها تتبنى محركًا خطيًا مغناطيسيًا متطورًا
2قدرات مرنة للتعامل مع أقراص PCB ، متعدد المحطات ، تركيب متعدد المواد
3محور Y يتبنى بنية قاعدة القيادة المزدوجة
4دعم وظيفة فوهة استبدال تلقائي ((اختيار)
5.تطبيق على 0201 ~ 35 * 35mm شريط ريل حزمة و IC الوعاء الوعاء
● عتبة واحدة، 10 أسطوانات.
● الحد الأقصى لوحة PCB: 500 * 450mm ، الحد الأدنى 50 * 50mm.
● خزانة IC الاختيارية،ANC، الإنتاج المرن
● يمكن الحصول على سلك مرن من خلال وضع وحدات
●الرؤوس وطرق إنتاج مختلفة.
المعلم الرئيسي للجهاز
| النموذج | YT10S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2020ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 450mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك الـ PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm ((يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 48000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 15MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 52 PCS (104 PCS خيار) |
| عدد الفوهات | 10 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |

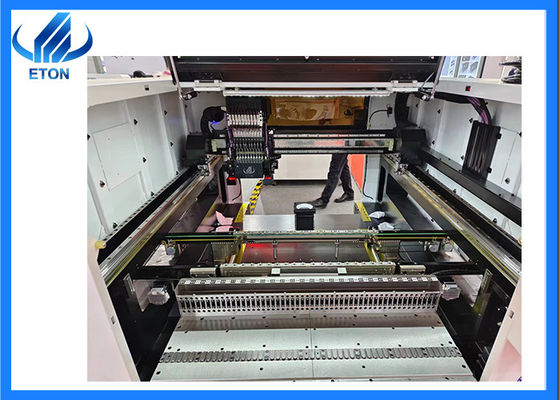

الجزء الرئيسي من الآلة
السوق

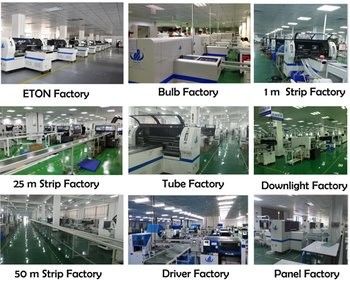

لقد تم تصدير منتجاتنا إلى أكثر من 30 دولة ومنطقة، بما في ذلك كوريا الجنوبية والهند وفيتنام وتونس ومصر وتركيا وروسيا والبرازيل وما إلى ذلك وهنا بعض من عملائنا الكبار:
سوريا، بوليكاب، فييم، آر كيه، جي كيه، تيكنو LED، كالكوم، أكيه، كيندال، رانجدونغ، يونستار، وهلم جرا.
حزم التعبئة في حزمة فيلم والقطن الرغوة، وتغطية كيس الفراغ داخل صناديق خشبية صلبة.
الخطوة الأولى: لفها بفيلم تمدد لمنع المعدات من
الخطوة الثانية: تغليف الورق الفراغية والحقيبة ضد الرطوبة، بحيث يمكن الحفاظ على الجفاف أثناء النقل لمنع الرطوبة.
الخطوة الثالثة: استخدم الأحزمة والخشب المثلث لإصلاح الآلة لمنع تلف الآلة أثناء النقل.
الخطوة الرابعة: سيتم تجهيز كل آلة يتم تصديرها بصناديق خشبية صلبة للتصدير ، لضمان جودة المنتج المورد.
الخدمة
فترة الصيانة سنة واحدة
سنة واحدة من الضمان خلال فترة الضمان أي أجزاء تحتاج إلى إصلاح واستبدال سيكون مجانا.
صيانة البرمجيات والأجهزة طوال حياتها
برنامج تحديث مجاني، البرنامج هو الوصول وتطويرها إيتون، لذلك نحن ندعم كامل الحياة تحديثات تحديث مجانية.
زيارة العملاء بانتظام وجمع المعلومات
نزور العملاء بانتظام ونحضر المعارض المختلفة في مدن مختلفة كل عام في نفس الوقتسوف نزور العملاء المحليين ودعم خدمتنا وجمع ردود الفعل على اقتراحات العملاء في الوقت المناسب.
توفير أحدث المعلومات عن التكنولوجيا والمعدات
نحن نقدم اقتراحات تكنولوجيا مهنية لعملائنا ونشارك الأخبار المحدثة مع عملائنا
الخدمة في الموقع
لدينا بعض المواقع الرسمية في الهند مثل مومباي و نيودلهي، لدينا أيضا موقع في مصر، تركيا التي يمكن أن توفر الخدمة في الوقت المناسب مع مهندسين لدينا.
وفقا لاحتياجاتك، المهندس الكبير المخصص سيأتي إلى مصنعك لتركيب مجاني وتدريبك على كيفية تشغيل الآلة.
الأسئلة الشائعة
ما نوع الجهاز الذي لديك؟
ج: نحن مصنعي آلة تحديد المواقع عالية السرعة، ونحن نبني علامتنا التجارية إلى آلة أكثر كفاءة وراحة لعملائنا. لدينا نوع متعدد الوظائف، سلسلة الشرف،سلسلة القيم ذات الدقة العالية والإنتاجية العالية.
س: ما هي سرعة منتجاتك الفعلية؟
أ. للسرعة الفعلية للآلة التي تقتصر على العديد من العوامل،
التي تتعلق بعدد من المكونات ، والوقت لإرسال لوحة PCB والحصول على اللوحة التي سيكون لها تأثير على السرعة عندما في الإنتاج، ويقرر للمنتجات الفعلية والاحتياجات.
