تفاصيل المنتج:
شروط الدفع والشحن:
|
| فوهات: | عشرة قطع | حجم المكون: | 0201 ~ 15 مم مواد التعبئة والتغليف ومواد IC (كاميرا ثابتة اختيارية لـ 0201 ~ 35 * 35 مم)، يمكن تخصيص |
|---|---|---|---|
| استهلاك الطاقة: | 1.5 كيلو واط | معدل التوظيف: | 48000CPH |
| الحد الأقصى للكريستال المطبق: | 500*450 مللي متر | نظام التشغيل: | ويندوز 7 |
| القوة: | 220AC 50 هرتز | X ، Y ، Z طريقة محرك الأقراص: | محرك خطي مغناطيسي متطور |
| إبراز: | 48000 CPH مشغل LED لجهاز تجميع PCB,0201 ماكينة تجميع PCB,ماكينة وضع 0201 SMT,Min 0201 PCB assembly Machine,Min 0201 SMT Placement Machine |
||

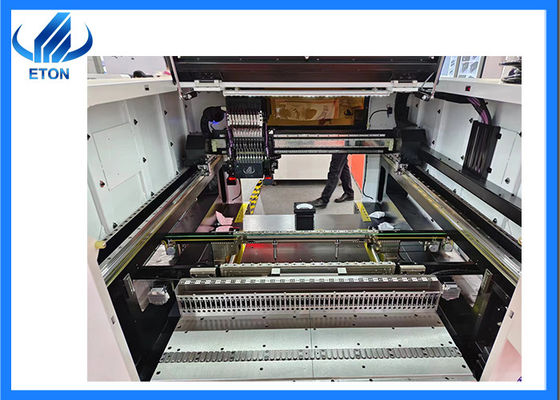

Min 0201 محرك LED PCB 48000 CPH آلة وضع SMT
الميزات الرئيسية للجهاز
1محور X و Y و Z جميعها تتبنى محركًا خطيًا مغناطيسيًا متطورًا
2قدرات مرنة للتعامل مع أقراص PCB ، متعدد المحطات ، تركيب متعدد المواد
3محور Y يتبنى بنية قاعدة القيادة المزدوجة
4دعم وظيفة فوهة استبدال تلقائي ((اختيار)
5.تطبيق على 0201 ~ 35 * 35mm شريط ريل حزمة و IC الوعاء الوعاء
6التعرف على الطيران الرأس + كاميرة التعرف على الطيران الثابتة (خيار) ، سرعة عالية وتحديد دقة عالية. يمكن للمكون القيام 0201 إلى 35 * 35mm، ارتفاع 16mm، يمكن تخصيص ارتفاع آخر
المعلم الرئيسي للجهاز
| النموذج | YT10S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2020ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 450mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك الـ PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm ((يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 48000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 15MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 52 PCS (104 PCS خيار) |
| عدد الفوهات | 10 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |

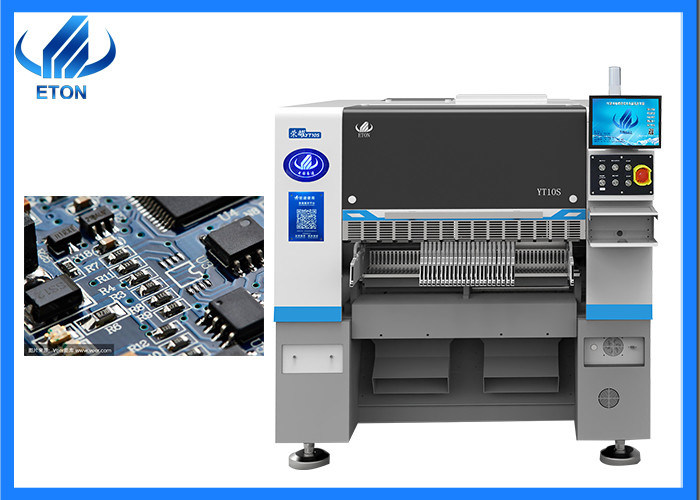

تطبيق الآلة
السوق
شركة إيتون التي لا توفر فقط لدينا السرعة العالية في السوق الصينية، ولكن أيضا السوق الخارجية للسماح لعملائناانخفاض الاستهلاك
معارضنا
شاركت شركتنا في العديد من المعارض في الدول الأجنبية ، بما في ذلك معرض الهند مومباي ، معرض الهند دلهي ، معرض مصر ، معرض تركيا ، معرض باكستان ، الخ.
الشحن والتسليم
النقل البري:مناسبة للبلدان الداخلية وميسورة التكلفة
الشحن الجوي:من أجل السلع العاجلة، وهي أكثر وسائل النقل تكلفة.
الشحن:انها مناسبة للسلع الثقيلة، والراحة وانخفاض تكلفة الشحن التي من السهل للعملاء لقبول وقت وصول البضائع.

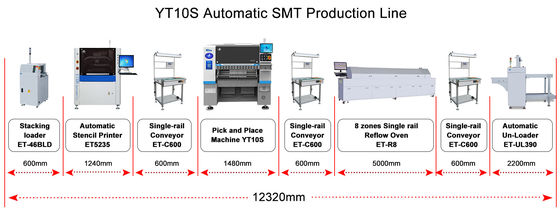

آلة ذات صلة
إيتون هي الشركة الرائدة في صناعة آلة الاختيار والوضع في الصين، ونحن نقدم أيضا حلول خط كامل مع الأجهزة الطرفية مثل طابعة القوالب، ناقل،الفرن الانتقالي وفرن إعادة التدفق.
الأسئلة الشائعة
هل يمكنني استخدام سعر CIF؟
A. سعر CIF تحتاج إلى إضافة رسوم الشحن والتأمين، في حين بالنسبة للجزء من EXW الذي هو أرخص وملائم عامل كسعر مناسب لكلا الجانبين.
س: ما هي جودة آلاتك؟
ج. كمصنع من ذوي الخبرة في آلة SMT ، حصلنا على عدد من تقنيات الملكية الفكرية ، بما في ذلك 9 براءات اختراع ، 112 براءة اختراع عملية ، 12 حقوق تأليف البرمجيات ،مع قسم البحوث والتطوير الذي فزنا به للإنتاج والتفتيشونحن نضمن جودة عالية لجهازنا كمصنع ممتاز في الصين
س: كم ساعة يمكن أن تعمل الآلة في اليوم؟
الآلة يمكن أن تعمل طوال اليوم، ولكن لفترة أطول من استخدامها، نقترح عليك أن تأخذ ساعة أو ساعتين في اليوم.
