تفاصيل المنتج:
شروط الدفع والشحن:
|
| وضع التركيب: | مجموعة لاتخاذ وتجميع لتركيب | جهاز الإدخال: | فأرة لوحة المفاتيح |
|---|---|---|---|
| حجم ثنائي الفينيل متعدد الكلور: | 250 (± 10 ملم) * أي طول | محطات التغذية: | ضعف الجانب: 136 قطعة (جانب واحد: 68 قطعة) |
| استهلاك الطاقة: | 9.6 كيلو واط | لا كاميرا: | 10 مجموعات (كاميرا رقمية) |
| دقة التركيب: | ± 0.05 مم | ارتفاع التثبيت: | ≤5 ملم |
| إبراز: | 136 رأس لقطة ووضع آلة,آلة تحديد المواقع المرنة,آلة SMT Pick and Place,Flexible Strip pick and place machine,SMT pick and place machine |
||

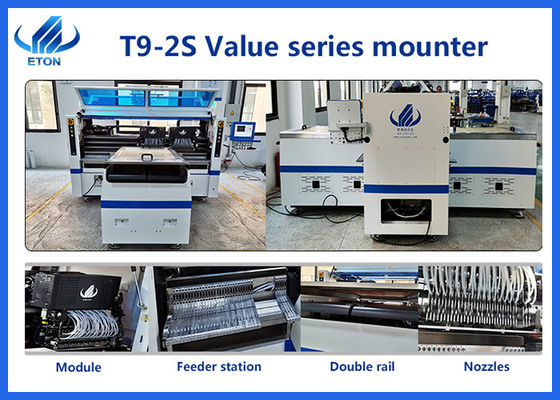

آلة SMT عالية السرعة لتحديد المواقع 136 رأس للشريط المرن
الوصف
Fالهيكل 1 إنتاجية عالية
رأس التثبيت القابل للتعديل لـ ETON Tech
يمكن تعديل موقع اختيار المكونات وفقًا لمساحة بطاقة PCB ، على الأقل 6.5mm. تطبيق على المقاومة LED 3014/3020/2835/5050 ، والمكثف ، ومستقيم الجسر ، وما إلى ذلك مجموعة واسعة من المكونات.
كاميرا التعرف تسجل موقع تسرب المكون من PCB، وملء المكون المفقود وفقا لذلك.
يتبنى رأس التثبيت طريقة التقطت مرتين وتثبيت مرة واحدة. وقت التثبيت يتم تقليله إلى أدنى حد مع طريقة التثبيت المحسنة، والقدرة المثلى الممتازة تصل إلى 500000CPH.
Fالهيكل 2 إنتاج مرن
1M لكل دورة.
يدرك الوظيفة من وقت اثنين التقاط ومرة واحدة وضع.مدى محطة التغذية هو ضعف رأس وضع،يمكن أن تنتج أربعة أنواع من المواد في نفس الوقت.
| النموذج | T9-2S |
| البعد | |
| الطول | 3454ملم |
| العرض | 3035ملم |
| الطول | 1777ملم |
| الوزن الإجمالي | 3100 كجم |
| بي سي بي | |
| طول و عرض للوحة | 250 (± 10 ملم) * أي طول |
| سمك الـ PCB | 0.1-0.5ملم |
| تشبيكات الـ PCB | امتصاص الفراغ، مشبك الأسطوانة، عرض المسار قابل للتعديل |
| طريقة التثبيت | اختيار المجموعات ووضع المجموعات |
| نظام الرؤية | |
| رقم الكاميرا | 10 مجموعات (الكاميرا الرقمية) |
| محاذاة الرؤية + تصحيح العلامة | |
| زيادة دقة التركيب | ± 0.05 ملم |
| ارتفاع التثبيت | ≤5 ملم |
| سرعة التثبيت | الجانب المزدوج: 500000CPH، الجانب الوحيد: 250000CPH ((سرعة مثالية) |
| المكونات | LED3014/3020/2835/5050 ومقاومة، مكثفات، محاكيات جسر، الخ |
| القوة | 380AC 50HZ |
| استهلاك الطاقة | 9.6 كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| ناقل نقل | الحد الأقصى للطول: 1000 ملم |
| سرعة الإرسال | > 500mm/sec |
| اتجاه الإرسال | واحد (يسار> يمين) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| إمدادات الهواء | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| مجموعة بطاقة تحكم الحركة 2 | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محرك خطي مغناطيسي عالي الجودة + محرك سيرفو |
| نظام التغذية | |
| رقم محطة التغذية | الجانب المزدوج:136PCS ((الجانب الوحيد:68PCS) |
| عدد الرأس | الجانب المزدوج:136PCS ((الجانب الوحيد:68PCS) |
| طريقة التغذية | طعام كهربائي ذكي بمحرك مزدوج |

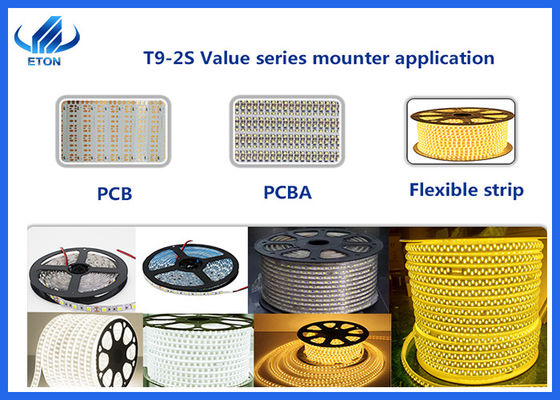

تطبيق الآلة

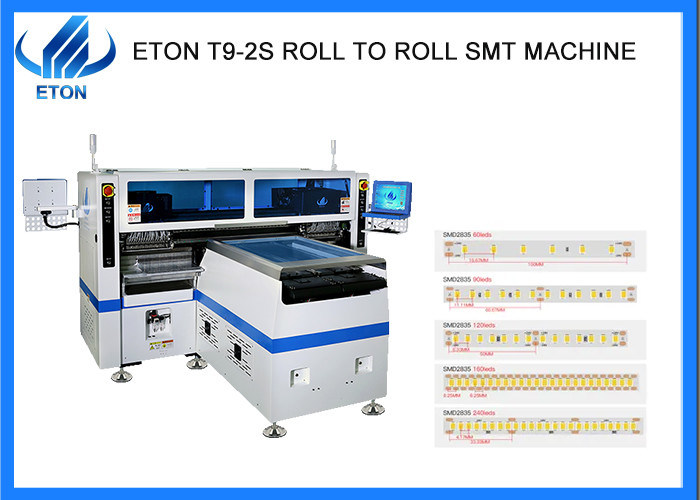

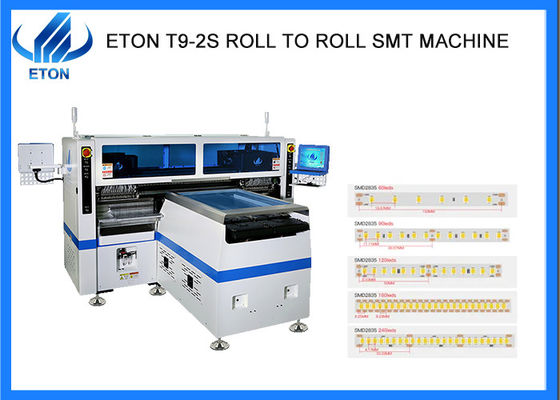

T9-2S هو عالية السرعة اختيار ووضع آلة التي تطبق على الشرائط الضوئية مرنة من أي طول
3.1 PCB حجم: 250mm*أي طول
3.2 للتطبيقات
5m، 10m، 50m، 100m أو شريط الضوء المرن من أي طول، RGB يمكن تركيبها.
حل خط SMT
