تفاصيل المنتج:
شروط الدفع والشحن:
|
| النوع: | أوتوماتيكي | عرض طول ثنائي الفينيل متعدد الكلور: | 250 (± 10 ملم) * أي طول |
|---|---|---|---|
| دقة التركيب: | ± 0.05 مم | رقم الرأس: | ضعف الجانب: 136 قطعة (جانب واحد: 68 قطعة) |
| المكونات: | LED3014/3020/2835/5050 والمقاومات والمكثفات ومقومات الجسر وما إلى ذلك. | القوة: | 380AC 50 هرتز |
| النظام: | ويندوز 7 | استهلاك الطاقة: | 9.6 كيلو واط |
| إبراز: | آلة SMT لجمع المجموعات,آلة SMT لتحديد المجموعة,المجموعة الاختيار وضع آلة وضع SMT,Group picking placing SMT machine,Group picking placing SMT Placement Machine |
||

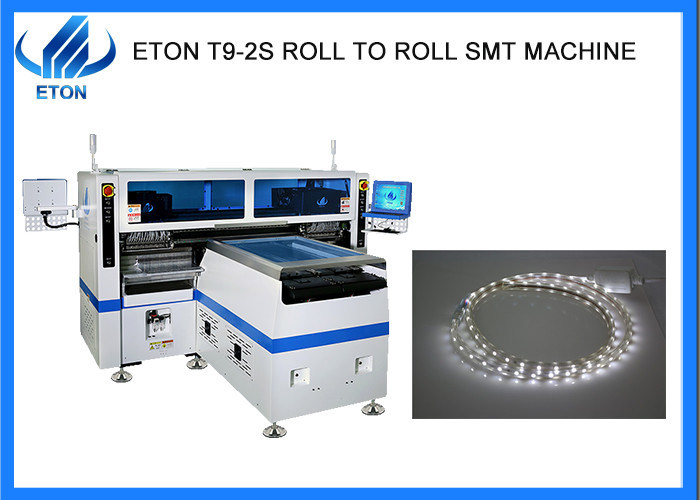

اختيار المجموعة ووضعهاSMT عنصرين في آلة وضع وقت واحد
الوصف
Fالهيكل 1 إنتاجية عالية
رأس التثبيت القابل للتعديل لـ ETON Tech
يمكن تعديل موقع اختيار المكونات وفقًا لمساحة بطاقة PCB ، على الأقل 6.5mm. تطبيق على المقاومة LED 3014/3020/2835/5050 ، والمكثف ، ومستقيم الجسر ، وما إلى ذلك مجموعة واسعة من المكونات.
كاميرا التعرف تسجل موقع تسرب المكون من PCB، وملء المكون المفقود وفقا لذلك.
يتبنى رأس التثبيت طريقة التقطت مرتين وتثبيت مرة واحدة. وقت التثبيت يتم تقليله إلى أدنى حد مع طريقة التثبيت المحسنة، والقدرة المثلى الممتازة تصل إلى 500000CPH.
Fالهيكل 2 إنتاج مرن
1M لكل دورة.
يدرك الوظيفة من وقت اثنين التقاط ومرة واحدة وضع.مدى محطة التغذية هو ضعف رأس وضع،يمكن أن تنتج أربعة أنواع من المواد في نفس الوقت.

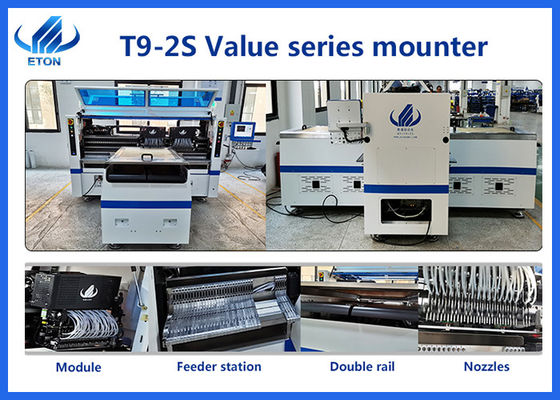

| النموذج | T9-2S |
| البعد | |
| الطول | 3454ملم |
| العرض | 3035ملم |
| الطول | 1777ملم |
| الوزن الإجمالي | 3100 كجم |
| بي سي بي | |
| طول و عرض للوحة | 250 (± 10 ملم) * أي طول |
| سمك الـ PCB | 0.1-0.5ملم |
| تشبيكات الـ PCB | امتصاص الفراغ، مشبك الأسطوانة، عرض المسار قابل للتعديل |
| طريقة التثبيت | اختيار المجموعات ووضع المجموعات |
| نظام الرؤية | |
| رقم الكاميرا | 10 مجموعات (الكاميرا الرقمية) |
| محاذاة الرؤية + تصحيح العلامة | |
| زيادة دقة التركيب | ± 0.05 ملم |
| ارتفاع التثبيت | ≤5 ملم |
| سرعة التثبيت | الجانب المزدوج: 500000CPH، الجانب الوحيد: 250000CPH ((سرعة مثالية) |
| المكونات | LED3014/3020/2835/5050 ومقاومة، مكثفات، محاكيات جسر، الخ |
| القوة | 380AC 50HZ |
| استهلاك الطاقة | 9.6 كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| ناقل نقل | الحد الأقصى للطول: 1000 ملم |
| سرعة الإرسال | > 500mm/sec |
| اتجاه الإرسال | واحد (يسار> يمين) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| إمدادات الهواء | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| مجموعة بطاقة تحكم الحركة 2 | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محرك خطي مغناطيسي عالي الجودة + محرك سيرفو |
| نظام التغذية | |
| رقم محطة التغذية | الجانب المزدوج:136PCS ((الجانب الوحيد:68PCS) |
| عدد الرأس | الجانب المزدوج:136PCS ((الجانب الوحيد:68PCS) |
| طريقة التغذية | طعام كهربائي ذكي بمحرك مزدوج |
السوق
في الهند: سوريا، بوليكاب، فييم، ريك، جي كيه، التكنو LED، كالكوم، القرن LED، أوتوبال، سكايكواد، نتل، كونارك، CEPL، FLARE، SLS هي واحدة من عملائنا الكبار.
في تركيا: ACK ، KENDAL ، KING LED هي واحدة من عملائنا الكبار.
في فيتنام: رانغدونغ، تامكيم هي واحدة من عملائنا الكبار.
في مصر: "يونيستار" أحد زبائننا الكبار.
في تونس: شركة SKY INDUSTRIES و FAWANIS هي واحدة من عملائنا الكبار
حزم
خطوتنا هي اتباع النفخ
الخطوة 1: تغليف فيلم لمنع الغبار والماء.
الخطوة 2: تعبئة في قطن الرغوة تمدد فيلم لحماية الخارج من الجهاز.
الخطوة الثالثة: حزمة ورق الفراغ و كيس مقاوم للرطوبة ، للحفاظ على الجفاف أثناء النقل.
الخطوة الرابعة: تجهيز الصناديق الخشبية القوية لضمان سلامة الجهاز، ثم نقلها بشاحنات إلى الميناء المحدد.
التسليم: عن طريق البحر، الجو، النقل البري.
