تفاصيل المنتج:
شروط الدفع والشحن:
|
| البعد: | 1754 (L) X1249 (W) X1600 (H) ملم | الحد الأدنى لحجم FPCB: | 50ملم |
|---|---|---|---|
| التطبيق: | خط إنتاج SMD | ارتفاع النقل: | 900 ± 40 مم |
| أقصى عرض للوحة الدوائر المطبوعة: | 550 مم | رأس: | رأسان مستقلان للطباعة يعملان بمحرك |
| سرعة الممسحة: | 6 ~ 300 مم / ثانية | ضغط الممسحة: | 0 ~ 10 كجم / سم 2 |

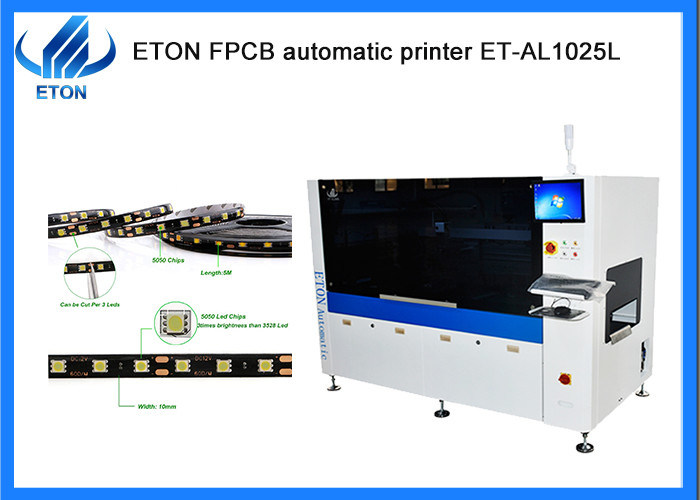

أجهزة الطباعة الذاتية ذات الشريط المرن 100M ذات الكفاءة العالية
تكوين الجهاز
● رأس طباعة معلق قابل للبرمجة
●مجموعتان من محركات الدفعيمكن تعديل ضغط الحفر الأمامي والخلفي بشكل منفصل لضمان عدم الاتساق في الطباعة الأمامية والخلفية الناجمة عن تشوهات التعب في مواد الحفر;
●التحكم الفعال في السكتة الدماغية ، وتحسين كفاءة الطباعة ، ومنع تسرب معجون اللحام ؛
● مقشّر الفولاذ المقاوم للصدأ القياسي، تصميم فريد، تحسين عمر الخدمة للشفرة؛
● نظام محاذاة الرؤية لأسفل
● تعديل قاطع القيادة بجهاز CNC
الكمبيوتر المتحكم به الصناعية، نظام تشغيل واجهة ويندوز XP؛
● نظام تشخيص برمجي مدمج
● واجهة SMEMA.
المعلم التقني
| إطارات الشاشة | الحجم الأدنى | 850ملم |
| الحجم الأقصى | 550ملم | |
| سمك | 25~45ملم | |
| FPCB الحجم الأدنى | 50ملم | |
| الحجم الأقصى لـ FPCB | 260ملم | |
| سمك FPCB | 0.5~5ملم | |
| صفحة حربية لـ FPCB | الحد الأقصى لقطر FPCB 1% | |
| ارتفاع النقل | 900±40ملم | |
| توجيه النقل | اليسار-اليمين | |
| سرعة النقل | ماكس 1000mm/S قابل للبرمجة (قابلة للتعديل) | |
| موقع المجلس | نظام الدعم | التوتر المرفق للمنصة |
| نظام التشغيل | مشبك الحافة ثابت | |
| رأس الطباعة | رأسين طابعيين مستقلين | |
| سرعة المكنسة | 6~300mm/sec | |
| ضغط المكنسة | 0~10 كجم/سم2 | |
| زاوية المزق | 55° ((المعيار) | |
| نوع المكنسة | الفولاذ المقاوم للصدأ ((المعيار) ، البلاستيك | |
| سرعة فصل الشبكة | 0.1~20ملم/ثانية قابل للبرمجة | |
| نظام التنظيف | التنظيف اليدوي | |
| نطاقات تعديل الجدول | X:±5mm؛Y:±5mm؛θ:±2° | |
| آلة | ||
| دقة الموقع المتكررة | ± 0.01mm | |
| دقة الطباعة | ±0.025mm | |
| وقت الدورة | ≤9s (باستثناء الطباعة والتنظيف) | |
| الهواء المطلوب | 4.5~6 كجم/سم2 | |
| إدخال الطاقة | AC:220±10٪، 50/60HZ 1Φ 1.5KW | |
| طريقة التحكم | التحكم في جهاز الكمبيوتر | |
| أبعاد الجهاز | 1754 ((L) X1249 ((W) X1600 ((H) ملم | |
| وزن الجهاز | حوالي 600 كجم | |
| نقل FPCB عبر ارتفاع اللوحة | 20ملم | |
الشهادات
باعتبارها مؤسسة مدفوعة بالتكنولوجيا ، تتخصص ETON في SMT (Surface Mount Technology) ، FPC الطاقة الجديدة (الدارة المطبوعة المرنة) ، IGBT شبه الموصل ، وكذلك الصناعات الجوية والعسكرية.ملتزمة بالابتكار التكنولوجي وتطوير المنتجات في مجال آلات الاختيار والوضع، الشركة تلتزم بالفلسفة الأساسية لتعزيز الأمة من خلال العمل الشاق.بشأن إنشاء نظام شامل للابتكار التكنولوجيتم منح ETON أكثر من 200 براءة اختراع، بما في ذلك أكثر من 20 براءة اختراع، وأكثر من 40 حقوق تأليف البرمجيات، وعدة براءات اختراع لتقنيات دولية رائدة.
الخدمة
آلة ذات صلة
Weيمكن أن توفر خط إنتاج SMT كامل،خط إنتاج الضوء:
1. آلة التقط والوضع
2آلة تحميل
3آلة نقل
4آلة طابعة الشبكة
5آلة الفرن
6آلة التفريغ
7خلاط لحام
8آلة تجميع ضوء الشريط
