تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضمان: | سنة واحدة | رؤوس الآلة: | 10 قطع |
|---|---|---|---|
| جهاز الإدخال: | فأرة لوحة المفاتيح | سعة المغذية: | 52 |
| اطلب: | خط إنتاج SMT | ارتفاع التثبيت: | 16mm ((يمكن تخصيص ارتفاع آخر) |
| السرعة: | 48000CPH | الوزن الكلي: | 2000 كجم |
| إبراز: | آلة اختيار ووضع أشباه الموصلات,48000 CPH آلة الاختيار والوضع,خط إنتاج آلة تحديد المكان SMT,48000 CPH Pick and Place Machine,Pick Place Machine SMT Production Line |
||

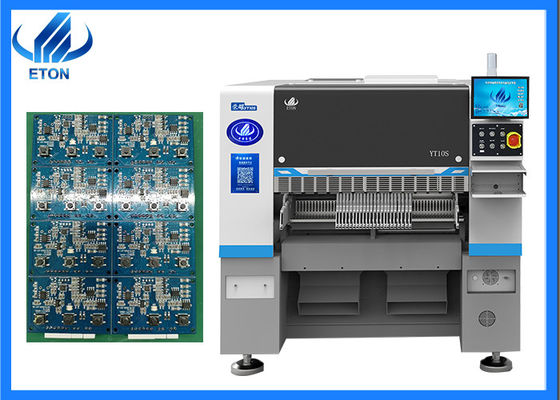

نصف الموصلات آلة التقاط ووضع 2000KG 48000 CPH
الميزات الرئيسية للجهاز

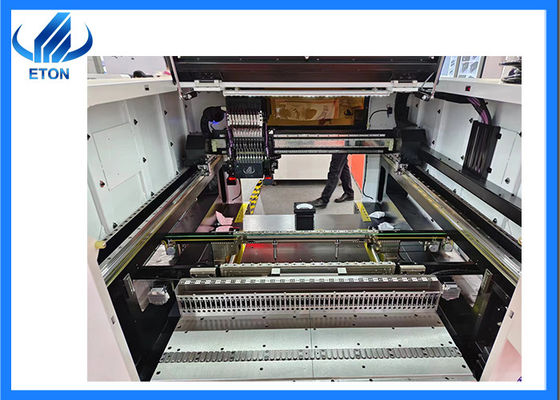

1محور X و Y و Z جميعها تتبنى محركًا خطيًا مغناطيسيًا متطورًا
2قدرات مرنة للتعامل مع أقراص PCB ، متعدد المحطات ، تركيب متعدد المواد
3محور Y يتبنى بنية قاعدة القيادة المزدوجة
4دعم وظيفة فوهة استبدال تلقائي ((اختيار)
5.تطبيق على 0201 ~ 35 * 35mm شريط ريل حزمة و IC الوعاء الوعاء
● رأس تحديد الدقة العالية الجديد الذي طورته بنفسي
● الجمع بين كاميرا التعرف على العلامات عالية الدقة وكاميرا رؤية ثابتة للطيران لضمان دقة الموقع.
● رأس التثبيت يتبنى الكشف عن الفراغ المستقل، وتحسين أداء التثبيت.
● البرمجة خارج الخط، توفير الوقت خلال دورات التحول.
● يحتوي البرنامج على وظائف التعلم العميق والتحسين التلقائي.
● يدعم توفير واجهة نظام MES.
● مجهزة بوظيفة استيراد الإحداثيات.
المعلم الرئيسي للجهاز
| النموذج | YT10S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2020ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 450mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك الـ PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm ((يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 48000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 15MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 52 PCS (104 PCS خيار) |
| عدد الفوهات | 10 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
ميزتنا
إيتونهو الرائد في مجال آلة SMT في الصين التي لديها أكثر من 20 عاما من الخبرة.55 حقوق الطبع والنشر في البرمجيات من تكنولوجيات الملكية الفكرية.
السوق الخارجية:المنتجات المصدرة إلى أكثر من30 البلدان والمناطق، بما في ذلك كوريا الجنوبية والهند وفيتنام وتونس ومصر وتركيا وروسيا والبرازيل الخ.
حزم
الحفاظ على جودة جيدة من الجهاز عندما أثناء النقل حتى وجهة عملائنا والتي هي جانب حتمي لواحد من الخدمة المناسبة لعملائنا لشراء الجهاز لدينا،لذا التأكد من التعبئة المؤهلة والقوية هي مهمة رئيسية بالنسبة لنا، هنا الخطوات المحددة لمراجعتك:

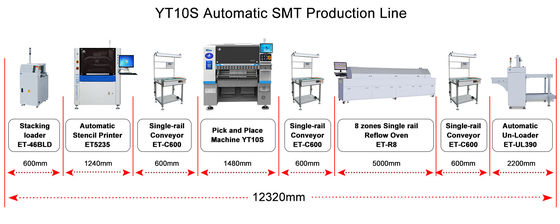

آلة ذات صلة
Weيمكن أن توفر خط إنتاج SMT كامل،خط إنتاج الضوء:
1. آلة التقط والوضع
2آلة تحميل
3آلة نقل
4آلة طابعة الشبكة
5آلة الفرن
6آلة التفريغ
7خلاط لحام
8آلة تجميع ضوء الشريط
الخدمة
خدمة ما قبل البيع
توفير خطة إنتاج مناسبة
تقديم المشورة بشأن المعدات الكهربائية للمصنع وتخطيطها
خدمة البيع
تقرير حالة الجهاز في الوقت المناسب
متابعة وإرسال فيديو آلة الاختبار
خدمة ما بعد البيع
ترقية البرنامج طوال حياته
24 ساعة للتعامل مع المشاكل عبر الإنترنت
المهندسين يمكن أن يصلوا إلى الموقع لتعليم تشغيل الآلة وتصحيحها
زيارة منتظمة (فترة الضمان لمدة سنة واحدة ، إصلاح قطع الغيار مجاناً ؛ مرة أو مرتين في السنة بعد الضمان)
الأسئلة الشائعة
هل يمكنني الذهاب لمعرفة ما إذا كنت قد بعت المعدات إلى الهند؟
أجل، لقد بعنا آلتنا في الهند، ولكن في الواقع لا يمكننا أن نقرر ذلك لعملي، لكنني سأحاول الاتصال بعملي.لأن لا أحد يريد منافسيه أن يزوروا موقع التصنيع الخاص بهم.
هل الآلة سهلة التشغيل؟
ج: نعم، آلتنا ذكية جدا وسهلة التشغيل، مثل الهاتف الذكي، أيضا البرنامج مصنوع من قبل شركتنا، لذلك نحن نعرف كيفية جعلها أكثر ذكاء وتشغيل ودية.
