تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضمان: | سنة واحدة | المكونات القابلة للتطبيق: | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن |
|---|---|---|---|
| الاسم: | آلة الالتقاط والوضع الأوتوماتيكية SMT | التطبيق: | مصابيح LED ، منتجات كهربائية ، أجهزة منزلية |
| إمدادات الطاقة: | 220 فولت ، 50 هرتز | الحالة: | جديد |
| اسم المنتج: | YT20S-II | الوزن: | 2380 كجم |
| سرعة التثبيت: | 98000 ميل في الساعة | ||
| إبراز: | 20 رأساً آلة وضع SMT,آلة SMT لإنتاج الأجهزة المنزلية,أفضل أجهزة وضع الـ smt,Household Appliance Production SMT Placement Machine,best smt placement machines |
||

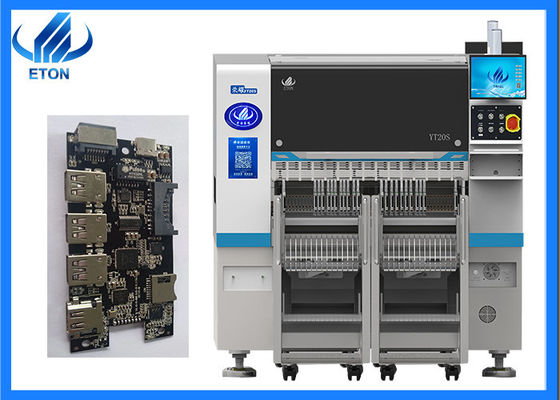

بحث مستقل محرك خطي مغناطيسي SMT 20 قطعة
الميزات الرئيسية للجهاز

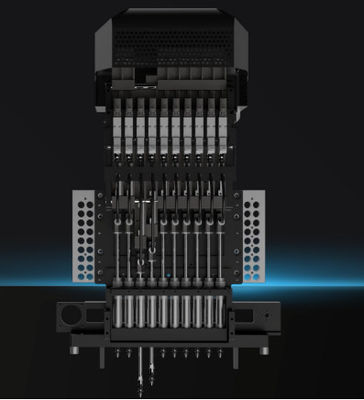

رئيس التوظيف المتكامل
خفيفة الوزن ، يتم تشكيل الرأس بشكل متكامل ، يتم التحكم في مجموعات 10 من محاور Z بشكل مستقل بواسطة محرك خطي مغناطيسي وحداتي ، مما يحسن إلى حد كبير من السرعة والدقة والاستقرار
نظام الزاوية الدقيق
نظام الزاوية المكون من وحدات يسيطر بشكل مستقل على زاوية كل عنصر لضمان وضع دقيق للغاية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.
جهاز استشعار الفراغ
كل رأس وضع مع وظيفة الكشف المستقلة، مما يحسن من استقرار المعدات وموثوقية المنتج.
القدرة على السرعة العالية للغاية
اعتماد محركات خطية مغناطيسية متطورة ورأس متعدد الوظائف ، زادت قدرة التثبيت بنسبة 25٪ مقارنة بالآلات التقليدية ، مع سرعة مثالية تصل إلى 98000CPH

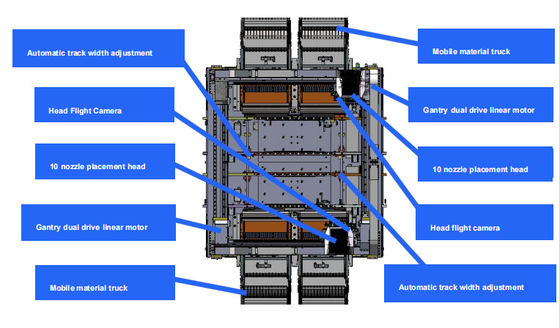

المعلم الرئيسي للجهاز
| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك الـ PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
الشهادات
كمصنع ذو خبرة في آلة SMT، حصلنا على عدد من تقنيات الملكية الفكرية، بما في ذلك 9 براءات اختراع، 112 براءة اختراع عملية، 12 حقوق الطبع والنشر البرمجي،مع قسم البحوث والتطوير الذي فزنا به للإنتاج والتفتيشو أيضاً حصل على الشهادات الأجنبية كـ (سي إي) و (سي سي سي) و (سي ار إيه) ، إلخ
حزم
الخطوة الأولى: لفها بفيلم تمدد لمنع المعدات من
الخطوة الثانية: تغليف الورق الفراغية والحقيبة ضد الرطوبة، بحيث يمكن الحفاظ على الجفاف أثناء النقل لمنع الرطوبة.
الخطوة الثالثة: استخدم الأحزمة والخشب المثلثي لإصلاح الآلة لمنع تلف الآلة أثناء النقل.
الخطوة الرابعة: سيتم تجهيز كل آلة يتم تصديرها بصناديق خشبية صلبة للتصدير ، لضمان جودة المنتج المورد.
الشحن والتسليم
عادة ما نقوم بنقل البضائع إلى الميناء في حاويات ومن ثم شحنها إلى الوجهة. لنقل الآلات ، يمكن أيضًا النقل البري والنقل الجوي.
الخدمة
فترة الصيانة سنة واحدة
سنة واحدة من الضمان خلال فترة الضمان أي أجزاء تحتاج إلى إصلاح واستبدال سيكون مجانا.
صيانة البرمجيات والأجهزة طوال حياتها
برنامج تحديث مجاني، البرنامج هو الوصول وتطويرها إيتون، لذلك نحن ندعم كامل الحياة تحديثات تحديث مجانية.
زيارة العملاء بانتظام وجمع المعلومات
نزور العملاء بانتظام ونحضر المعارض المختلفة في مدن مختلفة كل عام في نفس الوقتسوف نزور العملاء المحليين ودعم خدمتنا وجمع ردود الفعل على اقتراحات العملاء في الوقت المناسب.
توفير أحدث المعلومات عن التكنولوجيا والمعدات
نحن نقدم اقتراحات تكنولوجيا مهنية لعملائنا ونشارك الأخبار المحدثة مع عملائنا
الخدمة في الموقع
لدينا بعض المواقع الرسمية في الهند مثل مومباي و نيودلهي، لدينا أيضا موقع في مصر، تركيا التي يمكن أن توفر الخدمة في الوقت المناسب مع مهندسين لدينا.
وفقا لاحتياجاتك، المهندس الكبير المخصص سيأتي إلى مصنعك لتركيب مجاني وتدريبك على كيفية تشغيل الآلة.
الأسئلة الشائعة
س: هل لديكم خدمة ما بعد البيع في الخارج؟
ج: يمكننا تقديم الدعم التقني في الخارج. إذا كان لديك أي مشاكل تقنية، فإن مهندسينا سوف توفر لك الدعم في الوقت المناسب. في الخارج، لدينا مكتب الهند، المهندس الهندي، مكتب القدس،مهندس، مهندس مصري، الخ
س: كيف هي التدريب؟
ج: بعد شراء آلاتنا، يمكنك إرسال مهندسيك إلى مصنعنا، أو نرسل مهندسينا إلى مصنعك، ومن ثم سندرب موظفيك على تشغيل هذه الآلات.التدريب عبر الإنترنت ودروس الفيديو.
س: هل من الصعب استخدام الآلة؟
الجواب: الآلة ذكية جدا وسهلة التشغيل، مثل الهاتف الذكي، أيضا البرنامج مصنوع من قبل شركتنا، لذلك نحن نعرف كيفية جعلها أكثر ذكاء وتشغيل ودية.
س: هل لدى آلاتك شهادات جودة؟
ج: نحن مؤسسة عالية التقنية مع CE ، SIRA ، CCC ، ISO تم منحها كـ "علامة تجارية معروفة" والعديد من براءات الاختراع التكنولوجية ، ولدينا خبرة غنية (أكثر من 13 عامًا) في برنامج خط إنتاج الضوء LED.
