تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضمان: | سنة واحدة | الاسم: | آلة الالتقاط والوضع الأوتوماتيكية SMT |
|---|---|---|---|
| التطبيق: | مصابيح LED ، منتجات كهربائية ، أجهزة منزلية | إمدادات الطاقة: | 220 فولت ، 50 هرتز |
| الوزن: | 2380 كجم | سرعة التثبيت: | 98000 ميل في الساعة |
| استخدام: | تركيب مكونات SKD على ثنائي الفينيل متعدد الكلور | البعد: | 1480 مم * 2680 مم * 1650 مم |
| إبراز: | أفضل آلة لتحديد المواقع,أفضل آلة SMT لتحديد المواقع,صناعة صناعة الصناعة الصينية,Optimal SMT pick and place machine,china smt pick and place machine |
||
1.5KW استهلاك الطاقة المثالي 98000CPH
الميزات الرئيسية للجهاز

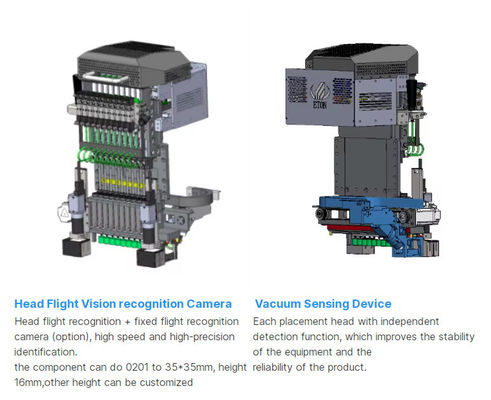

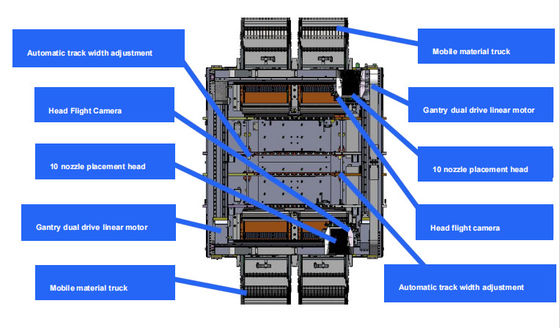

رئيس التوظيف المتكامل
خفيفة الوزن ، يتم تشكيل الرأس بشكل متكامل ، يتم التحكم في مجموعات 10 من محاور Z بشكل مستقل بواسطة محرك خطي مغناطيسي وحداتي ، مما يحسن إلى حد كبير من السرعة والدقة والاستقرار
نظام الزاوية الدقيق
نظام الزاوية المكون من وحدات يسيطر بشكل مستقل على زاوية كل عنصر لضمان وضع دقيق للغاية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.
جهاز استشعار الفراغ
كل رأس وضع مع وظيفة الكشف المستقلة، مما يحسن من استقرار المعدات وموثوقية المنتج.
القدرة على السرعة العالية للغاية
اعتماد محركات خطية مغناطيسية متطورة ورأس متعدد الوظائف ، زادت قدرة التثبيت بنسبة 25٪ مقارنة بالآلات التقليدية ، مع سرعة مثالية تصل إلى 98000CPH
المعلم الرئيسي للجهاز

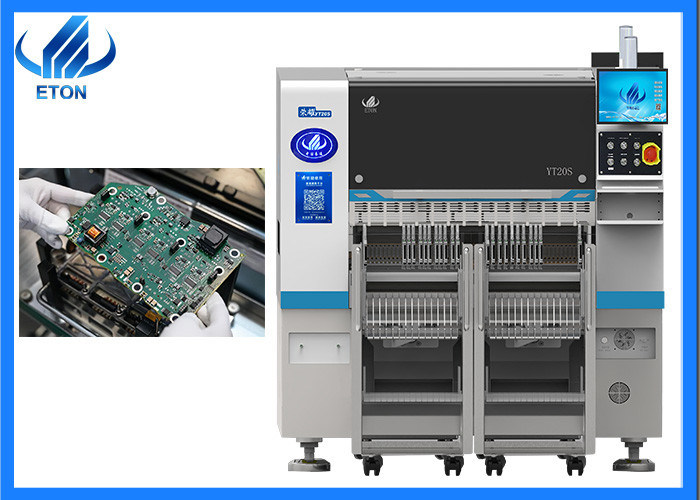

| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك الـ PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
معارضنا
شاركت شركتنا في العديد من المعارض في الدول الأجنبية ، بما في ذلك معرض الهند مومباي ، معرض الهند دلهي ، معرض مصر ، معرض تركيا ، معرض باكستان ، إلخ.
ميزتنا
حل خط SMT
الشحن والتسليم
طريق الشحن:
※ بالبريد الجوي، للعينة والحزمة الصغيرة
※ عن طريق البحر، للحزمة الكبيرة والكمية؛
طرق أخرى حسب طلب العميل
وقت التسليم:
* خلال 30 يوما
الأسئلة الشائعة
س: هل من الصعب استخدام الآلة؟
الجواب: الآلة ذكية جدا وسهلة التشغيل، مثل الهاتف الذكي، أيضا البرنامج مصنوع من قبل شركتنا، لذلك نحن نعرف كيفية جعلها أكثر ذكاء وتشغيل ودية.
س: هل لدى آلاتك شهادات جودة؟
ج: نحن مؤسسة عالية التقنية مع CE ، SIRA ، CCC ، ISO تم منحها كـ "علامة تجارية معروفة" والعديد من براءات الاختراع التكنولوجية ، ولدينا خبرة غنية (أكثر من 13 عامًا) في برنامج خط إنتاج الضوء LED.
السؤال: لماذا يجب أن تشتري منا وليس من الموردين الآخرين؟
ج: نحن مصنعون محترفون عالية التقنية من آلة SMT مع أكثر من 13 عامًا مع جودة جيدة وسمعة جيدة. لدينا خبرة غنية في مساعدة العميل على بدء مصنع جديد وخط جديد."مهنية"، عالية الفعالية، توفير التكاليف" هي مزايانا.
