تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضمان: | سنة واحدة | المكونات القابلة للتطبيق: | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن |
|---|---|---|---|
| الاسم: | آلة الالتقاط والوضع الأوتوماتيكية SMT | التطبيق: | مصابيح LED ، منتجات كهربائية ، أجهزة منزلية |
| إمدادات الطاقة: | 220 فولت ، 50 هرتز | البعد: | 1480*2680*1650 مللي متر |
| البند: | آلة الاختيار والوضع الآلي | مغذيات: | 104 قطعة |
| سمك اللوحة: | 0.5-5 ملم | ||
| إبراز: | 20 رأس اختيار ووضع آلة,آلة التقط ووضع السيارات للبيع,مصنعي آلات الاختيار والوضع,smt pick and place machine for sale,smt pick and place machine manufacturers |
||

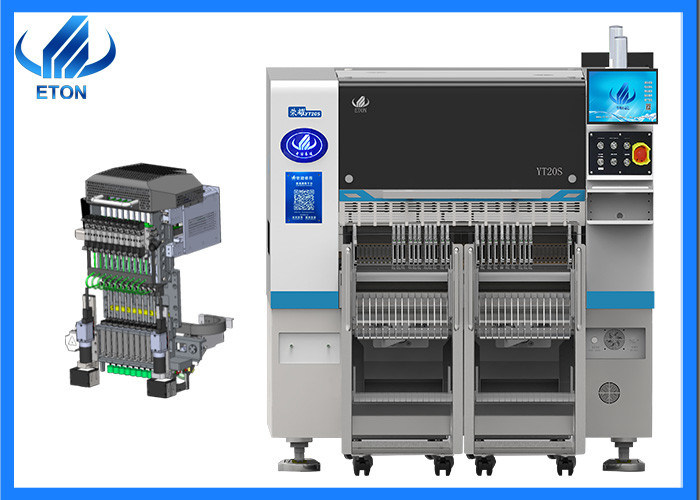

برنامج تحديث مجاني متعددة الوظائف 20 رأس SMT اختيار ووضع آلة
الوصف

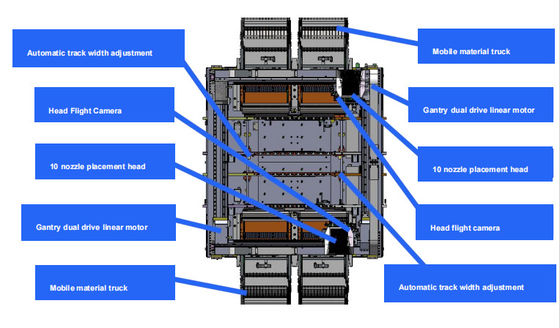

رئيس التوظيف المتكامل
خفيفة الوزن ، يتم تشكيل الرأس بشكل متكامل ، يتم التحكم في مجموعات 10 من محاور Z بشكل مستقل بواسطة محرك خطي مغناطيسي وحداتي ، مما يحسن إلى حد كبير من السرعة والدقة والاستقرار
نظام الزاوية الدقيق
نظام الزاوية المكون من وحدات يسيطر بشكل مستقل على زاوية كل عنصر لضمان وضع دقيق للغاية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.
جهاز استشعار الفراغ
كل رأس وضع مع وظيفة الكشف المستقلة، مما يحسن من استقرار المعدات وموثوقية المنتج.
القدرة على السرعة العالية للغاية
اعتماد محركات خطية مغناطيسية متطورة ورأس متعدد الوظائف ، زادت قدرة التثبيت بنسبة 25٪ مقارنة بالآلات التقليدية ، مع سرعة مثالية تصل إلى 98000CPH
المعلم الرئيسي للجهاز
| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك الـ PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |

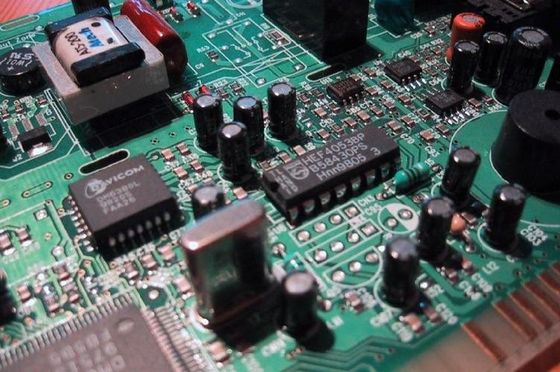

تطبيق الآلة
معارضنا
كمؤسسة من ذوي الخبرة في مجال تجارة آلة اختيار وموقع SMT مع أكثر من 30 دولة ومنطقة على متن ، وقد شاركت إيتون في العديد من المعارض من الدول الأجنبية ،مثل معرض الهند مومبايالمعرض الهندي في دلهي، المعرض المصري، المعرض التركي، المعرض الباكستاني، وما إلى ذلكمعرض شنغهاي ميونيخ، معرض الضوء LED تشونغتشينغ، الخ

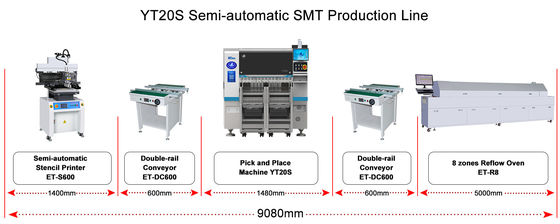

آلة ذات صلة
إيتون هي الشركة الرائدة في صناعة آلة الاختيار والوضع في الصين، ونحن نقدم أيضا حلول خط كامل مع الأجهزة الطرفية مثل طابعة القوالب، ناقل،الفرن الانتقالي وفرن إعادة التدفق.
حزم
أما عن حزمة الجهاز، ونحن وضعها في حزمة فيلم والقطن الرغوة، لمنع الغبار والماء من حماية الجهاز والحفاظ على الجاف من الجهاز أثناء النقل،وتجهيز مع صناديق خشبية لنقل إلى الميناء المحدد.
الأسئلة الشائعة
س: ما هي جودة آلاتك؟
ج. كمصنع من ذوي الخبرة في آلة SMT ، حصلنا على عدد من تقنيات الملكية الفكرية ، بما في ذلك 14 براءة اختراع ، 135 براءة اختراع عملية ، 55 حقوق تأليف البرمجيات ،مع قسم البحوث والتطوير الذي فزنا به للإنتاج والتفتيشونحن نضمن جودة عالية لجهازنا كمصنع ممتاز في الصين
س: كم ساعة يمكن أن تعمل الآلة في اليوم؟
الآلة يمكن أن تعمل طوال اليوم، ولكن لفترة أطول من استخدامها، نقترح عليك أن تأخذ ساعة أو ساعتين في اليوم.
هل الآلة سهلة التشغيل؟
ج: نعم، آلتنا ذكية جدا وسهلة التشغيل، مثل الهاتف الذكي، أيضا البرنامج مصنوع من قبل شركتنا، لذلك نحن نعرف كيفية جعلها أكثر ذكاء وتشغيل ودية.
س: ما الخدمات التي يمكنك تقديمها؟
(أ)
1) نحن نقدم حلول خط كامل لعملائنا
