تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | آلة "SMT Pick and Place Machine"، "SMT Chip Mounter"، "SMT Nozzle" | إمدادات الطاقة: | AC220V 50 هرتز |
|---|---|---|---|
| رأس: | 20 قطعة | محطة التغذية: | 104 قطعة |
| سرعة التثبيت: | 98000 CPH | ارتفاع التثبيت: | <16 ملم |
| الوزن الكلي: | 1850 كجم | المكونات القابلة للتطبيق: | 0402،0805،0603،1206 ، SOP |
| التطبيق: | خط إنتاج SMD،SMT صلابة آلة إطلاق النار،SMT خط إنتاج،لآلة SMT | الضمان: | سنة واحدة |
| إبراز: | 98000CPH آلة تصنيع ضوء الأنابيب LED,آلة تصنيع ضوء الأنابيب LED SMT,خط صناعة الشاشة SMT,SMT LED Tube Light Manufacturing Machine,Display Making Machine SMT Line |
||

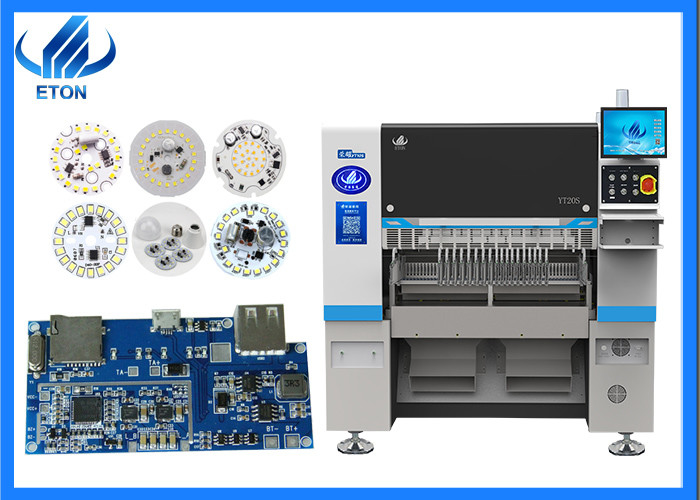

آلة عالية السرعة متعددة الاندماج، تخترق اتفاقيات الصناعة، وتحسين بسرعة التثبيت، والدقة والاستقرار.
جهاز استشعار الفراغ
كل رأس وضع مع مستقلة
وظيفة الكشف، والتي تحسن
استقرار المعدات
موثوقية المنتج.
القدرة على السرعة الفائقة
تبني محركات خطية مغناطيسية متطورة
رأس متعدد الوظائف وحدات، وضع
وقد زادت القدرة بنسبة 25% مقارنة
الآلات التقليدية،بسرعة مثالية
تصل إلى 98000CPH
خط SMT التلقائي بالكامل الحل
في خط SMT ، هناك آلة طابعة قوالب أوتوماتيكية ، آلة الاختيار والمكان ، آلة فرن إعادة التدفق ، آلة تحميل وإلغاء تحميل. سيكون تصميم خط SMT مختلف مختلف مختلفًا.بعض المصانع سوف تستخدم واحدة آلة طباعة النماذج الآلية لخط SMT مختلفةستقدم شركة "إيتون" الاقتراح المهني لتصميم الخط.
المعلم التقني
| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة لمسة |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (الارتفاع الآخر يمكن تخصيصه) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة)) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| المكونات السرعة | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
خدماتنا
ما الخدمة التي يمكنك الاستمتاع بها إذا كنت تشتري آلة الاختيار والوضع LED SMT منا:
1) مدير المبيعات المهنية من آلة SMT LED ، وتوفير اقتراحات مهنية وخدمة لك!
2) 24 ساعة خدمة على الانترنت والدعم الفني، حل أسئلتك بسرعة!
3) منظمة الشركة السليمة ونظام العمل، يضمن لك تسليم سريع!
4) تزويدك بجميع آلات ومعدات معالجة SMT ذات الصلة بأفضل الأسعار!
