تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | آلة "SMT Pick and Place Machine"، "SMT Chip Mounter"، "SMT Nozzle" | إمدادات الطاقة: | AC220V 50 هرتز |
|---|---|---|---|
| الضمان: | سنة واحدة | البعد: | 1490*2190*1650ملم |
| سرعة التثبيت: | 48000CPH | ارتفاع التثبيت: | <16 ملم |
| الوزن الكلي: | 1850 كجم | الحالة: | 100٪ أصلي ، جديد تمامًا |
| المكونات القابلة للتطبيق: | 0402،0805،0603،1206 ، SOP | التطبيق: | خط إنتاج SMD،SMT صلابة آلة إطلاق النار،SMT خط إنتاج،لآلة SMT |

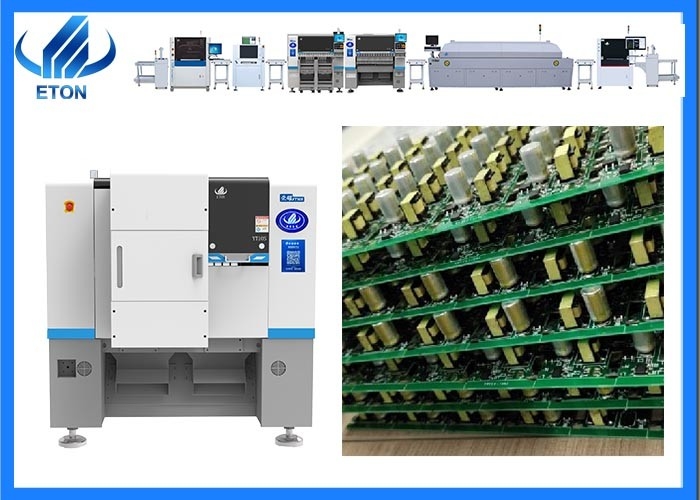

YT10S SMT آلة الاختيار والوضع:
10 رؤوس، 52 محطة تغذية.
تطبيق على 0402 ~ 35 * 35mm المكونات تحتاج إلى خيار الكاميرا الثابتة
حجم اللوحة: 500*450mm، 50*50mm
تطبيق: محرك طاقة، لوحة كهربائية منزلية، ضوء LED، ضوء أسفل، ضوء الشارع، ضوء لوحة، منتجات 3C، الخ
وظائف و أداء جديد:
1رئيس التوظيف المتكامل
المجموعات العشرة من المحاور Z يتم التحكم بها بشكل مستقل بواسطة محرك مغناطيسي خطي وحداتي، والذي يحسن كثيراً من السرعة والدقة والاستقرار
2نظام الزاوية الدقيق
نظام الزاوية المكون من وحدات التحكم بشكل مستقل بزاوية كل عنصر لضمان وضع دقة عالية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.
3كاميرا التعرف على الرؤية
التعرف على الطيران الرأس + كاميرة التعرف على الطيران الثابتة (خيار) ، سرعة عالية وتحديد دقة عالية. يمكن للمكون أن يفعل 0201 إلى 35 * 35mm ، الارتفاع 16mm ، يمكن تخصيص الارتفاع الآخر
المعلم التقنيصانع الشريحة
| النموذج | YT10S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2020ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 450mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك الـ PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة LED |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm ((يمكن تخصيص ارتفاع آخر) |
| سرعة التثبيت | 48000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201 ~ 15MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| المكونات السرعة | 0.2ملم |
| رقم محطة التغذية | 52 PCS (104 PCS خيار) |
| عدد الفوهات | 10 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
صانع الشريحةالتطبيق: خط SMT
طابعة شرائح شبه أوتوماتيكية
| النموذج | ET-S600 |
| الأبعاد | 1400*800*1680ملم |
| حجم المنصة | 300×600ملم |
| حجم PCB | 250×550ملم |
| حجم القالب | 550 × 830 ملم |
| سرعة الطباعة | 0-8000mm/min |
| سمك PCB | 0-50ملم |
| نطاق ضبط PCB الدقيق | الجانب الأمامي ± 10 ملم |
| إمدادات الطاقة | 1PAC 220V 50/60HZ |
| ارتفاع المنصة | 850±20ملم |
| دقة التكرار | ± 0.01mm |
| وضع تحديد الموقع | خارج/ثقب مرجعية |
| الوزن | حوالي 200 كجم |
ناقل واحد السكك الحديدية:
تشغيل طابعة الشبكة الطباعة لطباعة معجون اللحام على اللوحة
| النموذج | ET-C500 |
| هيكل الإطار الصلب، طول السكة الحديدية | L=500 |
| نطاق ضبط العرض | 50~350 ملم |
| حجم PCB | 500 × 350 مم |
| ارتفاع ناقل الحركة | 920±20 |
| الإرسال | ناقل الحزام المسطح 5MM |
| السرعة | قابلة للتعديل من 0.5 إلى 9 م/دقيقة |
| المحرك | مجموعة واحدة من محركات 25 واط |
| التحكم | لوحة تحكم صناعية |
| اتجاه الإرسال | واحد (يسار → يمين) |
| قسم واحد من التحكم، اثنين من أجهزة الاستشعار | |
آلة الاختيار والوضع: الجزء التركيب
سيتم إرسال لوحة PCB التي تم فرشها مع معجون اللحام إلى آلة الاختيار والوضع للتركيب التلقائي ،و سيقوم آلة الاختيار والمكان بجمع المكونات تلقائيًا ووضعها على PCB
8 منطقة فرن إعادة التدفق:إعادة اللحام
ويتم تركيب لوحة PCB مع المكونات يتم إرسالها إلى فرن إعادة التدفق، سوف فرن إعادة التدفق تسخين وحامية المكونات مع معجون اللحام على PCB.
| نموذج المنتج | ET-R8 | |
| نظام التدفئة | رقم منطقة التدفئة | تسخين الهواء الساخن العلوي 8، تسخين الهواء الساخن السفلي 8 |
| طول منطقة التدفئة | 3000ملم | |
| طريقة التدفئة | الهواء الساخن بالكامل | |
| نظام التسليم | الحد الأقصى لعرض PCB | حزام الشبكة 450 ملم، بدون ريل الرصاص |
| اتجاه النقل | اليسار-اليمين، اليمين إلى اليسار ((خيار) | |
| ارتفاع الشريط النقل | حزام الشبكة 880±20mm | |
| طريقة التسليم | محرك الحزام الشبكي + السكة الحديدية (اختياري) | |
| سرعة الناقل | 0-2000mm/min | |
|
نظام التحكم
|
القوة | 380 فولت 50/60 هرتز ثلاثي المراحل خمسة أسلاك AC:380 فولت 50 هرتز |
| قوة البداية | 28 كيلوواط | |
| قوة العمل | 7 كيلوواط | |
| وقت التسخين | حوالي 15 دقيقة | |
| نطاق تحكم درجة الحرارة | درجة حرارة الغرفة 350 درجة مئوية | |
| طريقة التحكم في درجة الحرارة | تحكم PID + محرك SSR | |
| دقة التحكم في درجة الحرارة | ± 1°C | |
| إنذار غير طبيعي | إنذار درجة حرارة غير طبيعية | |
|
نظام الآلة
|
أبعاد الجهاز ((L*W*H) | 4600mm*1000mm*1400mm |
| وزن الجهاز | 1300 كجم | |
الخدمة ETON
