تفاصيل المنتج:
شروط الدفع والشحن:
|

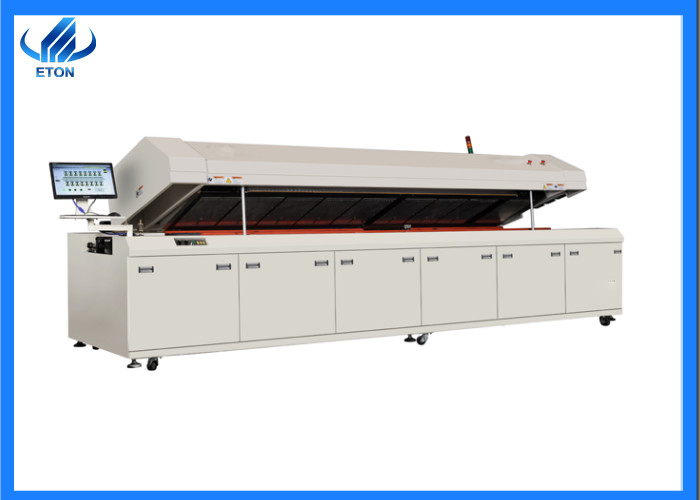

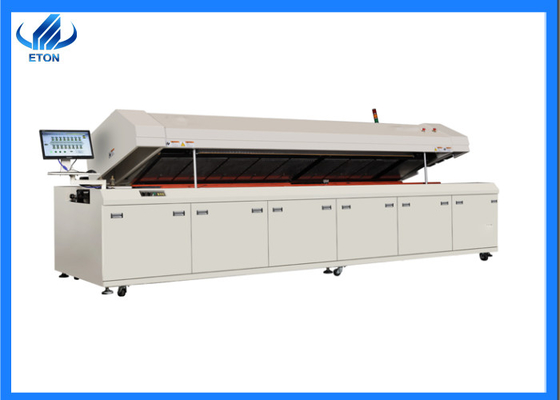

| الاسم: | فرن اللحام بالسيولة | الأبعاد: | L4800 * 1350 * 1450 مم |
|---|---|---|---|
| الوزن الصافي: | 1600 كجم | حجم ثنائي الفينيل متعدد الكلور: | 50 650 ملم |
| إصدار الشهادات: | ISO,CE ISO CCC IPC,UL,ROHS CE ISO | الجهد: | 380V ، 380V / 3 المرحلة |
| استخدام: | لحام ثنائي الفينيل متعدد الكلور ، لحام ، فرن إنحسر النقل التلقائي بالحمل الحراري لإنتاج SMT PCBA ، ل | النوع: | لحام إنحسر ، آلة تشكيل فرن إنحسر SMT |
| دورة التشغيل المقدرة: | 100% | حاضِر: | 50/60 ميجا هرتز |
| الضمان: | سنة واحدة | نطاق الحرارة: | درجة حرارة الغرفة ~ 300 |
| مناطق التسخين: | 8 مناطق | طلب: | لحام ثنائي الفينيل متعدد الكلور ، لحام إنحسر ثنائي الفينيل متعدد الكلور SMT LED ، لحام ثنائي الفينيل |
| إبراز: | أفران اللحام الآلية بالفراغ,آلة لحام SMT الفراغية,خط SMT التلقائي لفرن العودة,Vacuum smt reflow soldering machine,Reflow Oven Automatic SMT Line |
||
نظام تدفئة متقدم فريد مع حياة طويلة
1باستخدام تكنولوجيا الدورة الدورية الصغيرة الرائدة في العالم، يتم تقسيم الفرن بأكمله إلى مجتمعات مستقلة. منحنى درجة حرارة لحام PCB مرتفع جدا،وهو مناسب جدا لحام المكونات مع نافذة مساحة صغيرة في عملية خالية من الرصاص.
2وحدات التدفئة العليا والسفلية المستقلة، وتداول الهواء الساخن المستقل، ووضع منطقة لحام مزدوجة أو ثلاثة مناطق لحام.
3يتم اعتماد تصميم وحدات في كل منطقة درجة حرارة، محرك الهواء الساخن ذو الحرارة العالية والحرارة العالية نيكل الكروم سلك التدفئة.تأخذ حوالي 20 دقيقة من درجة حرارة الغرفة إلى درجة حرارة ثابتة.
نظام نقل موثوق به وسلس
1.السكك الحديدية المزدوجة المتناظرة ، مقاومة درجات الحرارة العالية ، لا تشوه ، امتصاص الحرارة الصغيرة. السلسلة القياسية ، شبكة السلسلة المتزامنة السرعة المتوازيةنظام نقل سكك حديدية مزدوج أو نظام دعم مركزي اختياري.
2تعتمد إعداد العرض ثلاث مراحل من هيكل ضبط العرض المتزامن ، يتم تجهيز كلا الطرفين مع جهاز التوسع التلقائي للتوسع الحراري للسكك الحديديةتأمين فعال أن السكة الحديدية الموجهة متوازية، منع سقوط لوحة، لوحة البطاقة، خالية من التنظيف، سهلة للتعديل.
3نظام التزود بالوقود الآلي الذي يتم التحكم به بواسطة الكمبيوتر ، يمكن أن يزود بالوقود تلقائيًا وفقًا لسرعة النقل وحالة الجهاز ، ويمكن ضبط التدفق.
4نظام ضبط العرض التلقائي يتبنى تحكم PID مغلق الحلقة ، ويمكن تعديله تلقائيًا إلى العرض المطلوب وفقًا لمعلمات إدخال الكمبيوتر ، والدقة تصل إلى 0.2 ملم.
5وظيفة حماية الطاقة UPS ، لضمان أن PCB يمكن أن يخرج بشكل طبيعي بعد انقطاع الطاقة المفاجئ ، دون تلف.
نظام التحكم الكهربائي المستقر والموثوق به
1نظام التحكم يتبنى PLC، الكمبيوتر العلوي يتبنى الكمبيوتر العلامة التجارية الشهيرة، مع نظام تشغيل ونودوز 7 الأصلي و 19 بوصة LCD، وهو مستقر وموثوق به.
2برنامج التحكم الوظيفي القوي ، مع التحكم مرن في معايير العملية ووظائف اختبار منحنى درجة الحرارة ، ويمكن تبديل واجهة التشغيل الصينية والإنجليزية في أي وقت.
3يتم استخدام محطة ووجو؛ جميع المكونات الكهربائية هي العلامات التجارية المستوردة، وجميع خطوط الإشارة محمية.
4وحدة درجة الحرارة هي ضبط الذاتي، يتم تعويض نهاية الباردة تلقائيًا، ويتم التحكم في درجة الحرارة ضمن ± 1 °C.
نظام التبريد واسترداد تدفق مناسب
1نظام التبريد القسري يعتمد منطقة درجة حرارة تبريد الهواء القسري في مرحلتين لتلبية العملية الخالية من الرصاص. منحنى التبريد السلس، لا يوجد تغيير مفاجئ، تبادل حرارة كامل،معدل تبريد أقصى يصل إلى -5 درجة مئوية/س.
2نظام جمع تدفق، يمكن أن تبقي الفرن نظيفة لفترة طويلة، انبعاثات غاز العادم حماية بيئية أكثر. يمكن إعادة تدوير الغاز المنفصل عن فرن النيتروجين لتوفير النيتروجين.
| عدد مناطق درجة حرارة التدفئة | منطقة التدفئة ذات الدورة الصغيرة العليا الثمانية، منطقة التدفئة ذات الدورة الصغيرة السفلية الثمانية. | |
| وضع التدفئة | التدفئة من نوع التلف الطائرة على جانبي المولد ، قناة الهواء المضغوطة ، محرك تحويل التردد من نقطة إلى نقطة تبادل الحرارة ، محرك تحويل التردد | |
| طول منطقة التدفئة | 3160MM | |
عدد مناطق التبريد | 2+1 (نظام تبريد الهواء الطبيعي) | |
| طول منطقة التبريد | 800MM | |
| عرض حزام الحركة | 650MM | |
| توسيع نطاق قاطرة قيادة السلسلة | 50×250ملم | |
| حجم PCB | 50×350ملم | |
| حدود ارتفاع PCB | 25ملم | |
| اتجاه العرض | L→R (R→L) اختياري |
التطبيق:خط SMT الحل:خط إنتاج الضوء LED
خط إنتاج إضاءة LED
