تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | فرن اللحام بالسيولة | الأبعاد: | L4800 * 1350 * 1450 مم |
|---|---|---|---|
| الوزن الصافي: | 1600 كجم | حجم ثنائي الفينيل متعدد الكلور: | 50 650 ملم |
| إصدار الشهادات: | ISO,CE ISO CCC IPC,UL,ROHS CE ISO | الجهد: | 380V ، 380V / 3 المرحلة |
| استخدام: | لحام ثنائي الفينيل متعدد الكلور ، لحام ، فرن إنحسر النقل التلقائي بالحمل الحراري لإنتاج SMT PCBA ، ل | النوع: | لحام إنحسر ، آلة تشكيل فرن إنحسر SMT |
| دورة التشغيل المقدرة: | 100% | حاضِر: | 50/60 ميجا هرتز |
| الضمان: | سنة واحدة | نطاق الحرارة: | درجة حرارة الغرفة ~ 300 |
| مناطق التسخين: | 8 مناطق | طلب: | لحام ثنائي الفينيل متعدد الكلور ، لحام إنحسر ثنائي الفينيل متعدد الكلور SMT LED ، لحام ثنائي الفينيل |
| إبراز: | BGA إصلاح SMT فرن إعادة التدفق,فرن SMT عالي السرعة,فرن إعادة التدفق SMT عالي الاستقرار,High Speed SMT Reflow Oven,High Stability SMT Reflow Oven |
||
| المعلمات التقنية للجهاز | |
| عدد مناطق درجة حرارة التدفئة | منطقة التدفئة ذات الدورة الصغيرة العليا الثمانية، منطقة التدفئة ذات الدورة الصغيرة السفلية الثمانية. |
| وضع التدفئة | التدفئة من نوع التلف الطائرة على جانبي المولد ، قناة الهواء المضغوطة ، محرك تحويل التردد من نقطة إلى نقطة تبادل الحرارة ، محرك تحويل التردد |
| طول منطقة التدفئة | 3160MM |
|
عدد مناطق التبريد
|
2+1 (نظام تبريد الهواء الطبيعي) |
| طول منطقة التبريد | 800MM |
| عرض حزام الحركة | 650MM |
| توسيع نطاق قاطرة قيادة السلسلة | 50×250ملم |
| حجم PCB | 50×350ملم |
| حدود ارتفاع PCB | 25ملم |
| اتجاه العرض | L→R (R→L) اختياري |
| طريقة الإرسال | حزام الشبكة + سلسلة + دليل |
| ارتفاع حزام النقل | 900±20MM |
| سرعة نقل PCB | 0 ¥1.8m/min |
| الانحراف التفاضلي لدرجة حرارة PCB | ± 2°C |
| دقة التحكم في درجة الحرارة | ±1-2°C ((حالة ثابتة) |
| نطاق تحكم درجة الحرارة | يمكن تعيين درجة حرارة الغرفة ~ 300 °C |
| نوع اللحام المعمول به | اللحام الخالي من الرصاص/للحام الرصاص |
| وضع التحكم في درجة الحرارة | PID + SSR |
| نوع المكون المستخدم | CSP، BGA، μBGA، 0201CHIP وغيرها من الألواح الواحدة/المزدوجة |
| حماية انقطاع الطاقة | UPS والتأخير في إيقاف التشغيل |
| إمدادات الطاقة | 3Φ,380V،50HZ |
| الطاقة الأولية | 68 كيلوواط |
| قوة العمل | 16 كيلوواط |
| وقت التسخين | حوالي 20 دقيقة |
| الأبعاد |
L4800*1350*1450MM
|
| الوزن الصافي | 1600 كجم |
| نظام منحنى الحرارة | اختبار منحنى ثلاثي القنوات عبر الإنترنت، برنامج تحليل ذكي، عرض درجة الحرارة والسرعة. |
| لون الجسم | الكمبيوتر بأكمله أبيض |

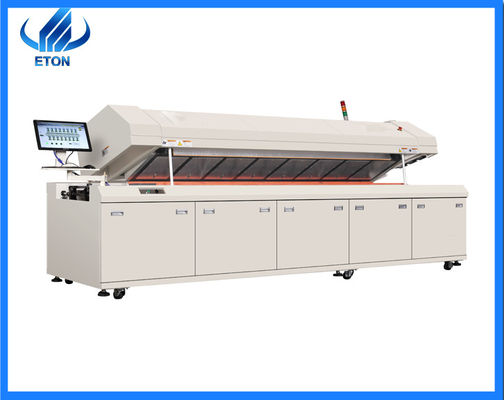

فرن إعادة التدفق - تفاصيل الآلة
| جزء من الجسم | |
| هيكل الجسم |
أحدث تصميم للمساكن المرنة، باستخدام الصناعية مسطحة من خلال الإطار، 2 مليمتر سميكة لوحة الفولاذ مُنحني لإنشاء القشرة، الجسم لديه ستة عجلات عالمية في الأسفل، وثمانية أكواب قدم وضع البداية للوضع (مستوى الجسم والارتفاع القابلة للتعديل) |
| هيكل الباب الأمامي والخلفي | جميعها مغطاة بالكامل مغناطيس اليد المقبس هيكل قابلة للإزالة لضمان أقصى قدر من التشغيل والصيانة |
| الوضع المفتوح لجسم الفرن العلوي | وضع مفتوح لجسم الفرن العلوي، والسلاسل المزدوجة، وظيفة إغلاق ذاتية العصا الميكانيكية المزدوجة، آمنة وموثوقة.قسم إلى قسمين: منطقة التدفئة ومنطقة التبريد. |
| هيكل الخزان | صفيحة الهواء من الفولاذ المقاوم للصدأ مزدوجة الطبقة ومفجرة الهواء من الفولاذ المقاوم للصدأ. تم ملء الخزان الداخلي بحجر Cisil الأمريكي (120 كجم / م 3) لتعزيز تأثير الحماية. |
| وضع فتح الغطاء العلوي | سحب أسطوانات مزدوجة |
| معالجة السطح | مضاد للرش الحرارة عالية الفرن الخبز، جميلة ودائمة. |
| الجزء الساخن | |
| عدد مناطق التدفئة | يمكن فتح مناطق الحرارة الثمانية العليا، والحرارة الثمانية المنطقة السفلية التحكم في درجة الحرارة المستقلة، مناطق الحرارة بشكل منفصل.يمكن تقسيم التدفئة للحد من قوة البدء. |
| منطقة درجة الحرارة المجاورة يمكن أن تسحب فرق درجة الحرارة | 100 درجة مئوية، يمكن أن تتوافق مع أعلى معايير العملية الخالية من الرصاص. |
| وقت التسخين | وقت البدء من درجة حرارة الغرفة إلى التوازن الحراري: حوالي 20 دقيقة |
| احرصي على أن تكوني أكثر دفئاً | التدفئة من الوسط إلى كلا الجانبين واحدًا تلو الآخر يمكن أن توفر ثلث الطاقة أو الوقت مقارنة بتدفئة من البداية إلى النهاية واحدة تلو الأخرىهناك فقدان كبير للحرارة بسبب فتحات التنفيس في كلا الطرفين |
| الحد من ارتفاع المكونات على PCB | 25MM |
| طول منطقة التدفئة | 3160MM |
| نطاق ضبط درجة الحرارة | 0°300°C |
| دقة التحكم في درجة الحرارة لمنطقة التدفئة | ±1-2 درجة مئوية ((ستاتيكية) |
| الانحراف الشعبي لدرجة حرارة الركيزة | ± 2°C |
| ★ القدرة على تسلق درجة الحرارة | 3°C/S |
| ★ هيكل قناة الهواء | تبني الجهاز الرائدة في العالم في مجال التسخين، والهواء الساخن العلوي والسفلي مستقلة نظام الدورة الدورية الصغيرة، وتوحيد درجة الحرارة، وكفاءة التعويض الحراري عالية |
| وظيفة إيقاف مستقلة عن منطقة الحرارة | يتم التحكم في كل منطقة درجة حرارة بشكل منفصل بواسطة جهاز الكمبيوتر PID ، يمكن للمستخدم تسخين منطقة درجة الحرارة بشكل انتقائي ،والذي يؤدي إلى تكوين فرق درجة الحرارة بين لوحة PCB العليا والسفلية |
| وقت استعادة التوازن الحراري من عدم الحمل إلى الحمل الكامل (أو العكس) |
¥0.5 ثانية، العوامل الرئيسية: سخان نوع الملف، نوع العصا أو سخان نوع اللوحة يستغرق أكثر من 60 ثانية |
| محرك هواء ساخن | محرك عالية الجودة عالية درجة الحرارة المقاومة ، جيدة هيكل تبديد الحرارة ، محرك الاتصال المباشر ، سرعة المحرك 2800RPM ، يمكن أن توفر تدفق الهواء الساخن الكافي |
| مكونات التدفئة | سلك التدفئة يعتمد تايوان تايشان العلامة التجارية، سلك التدفئة عارية تماما في الهواء وتدفق الهواء في قناة الهواء اتصال كامل،إنتاج أفضل تبادل حرارة للحد من تأثير الثبات الحراري. |

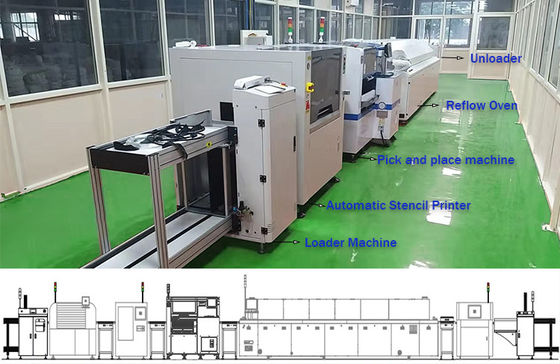

التطبيق:خط SMT الحل:خط إنتاج الضوء LED
خط إنتاج إضاءة LED
