تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | طابعة استنسل أوتوماتيكية | البعد: | 1100(طول)×800(عرض)×1400(ارتفاع)مم |
|---|---|---|---|
| البرمجيات: | البحث والتطوير بشكل مستقل | الضمان: | سنة واحدة |
| الوزن: | 700 كجم | الحالة: | جديد |
| إمدادات الطاقة: | AC220V 50 هرتز | حجم ثنائي الفينيل متعدد الكلور: | الحد الأقصى: 520 * 350 ملم ، الحد الأدنى: 50 * 50 ملم |
| سمك اللوحة: | 0.6-6 ملم | دقة الطباعة: | ± 0.025 مم |
| إبراز: | إضاءة LED طابعة طابعة صلصة آلية,خط إنتاج الطابعة SMT للصلبة,خط تجميع PCB للطابعة,Solder Paste Printer SMT Production Line,Solder Paste Printer PCB Assembly Line |
||

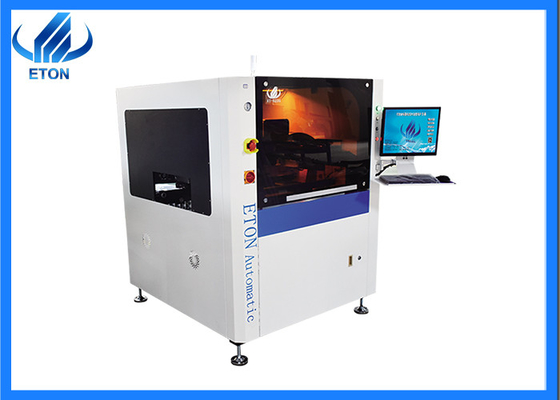

آلة الطباعة الآلية للكتيبات الورقية (SMT) في خط إنتاج الضوء
Fأشكال الطابعة ذات الشفرة SMT
1.نظام نقل وتثبيت PCB
1 يمكن اختيار اتجاه تحميل PCB ودمجها بحرية.
2 شريط نقل داخلي فريد من نوعه لمنع التشنج.
3 التحكم في سرعة النقل البرمجة يجعل وقف PCB أكثر دقة.
4 تبني مشابك جانبية مرنة ودعامات منقسمة لتثبيت الـ PCB بشكل فعال لضمان اتصال متوازن تمامًا بين الـ PCB والشبكة الصلبة.
5 هيكل محرك الوحدة المصممة بشكل مثالي تحسن بشكل فعال استقرار معايرة المنصة ، وتحقق ناقل التنقل الضئيل للغاية تحت ضبط دقيق ،حتى تتمكن الآلة من تلبية متطلبات الطباعة بدقة أعلىالهيكل بسيط وموثوق به ، والقابلة للتعديل مريحة ، ويمكن تطبيق تعديل ارتفاع PIN الدعم من لوحة PCB مع سمك مختلف بسرعة.
1 قوس جسر-شكل تعليق معلق مكشوف اتصال مباشر.
2 حجم الشبكة الفولاذية عالمية، مع التطبيق الجيد والواسع.
3 الإطار الثابت للشبكة الصلبة
1 حزمة المكسرات من الألومنيوم المصبوب لضمان تشغيل أكثر سلاسة للمكسرات.
2 رأس طباعة محركات الدفع الخطوة ذاتية التحكم مع تعليق قابل للبرمجة
3 هيكل السكة الحديدية المنزلية ذات الموقع المزدوج يضمن دقة وسلاسة العمل قبل وبعد الطباعة.
4 وفقاً لمتطلبات الضغط المختلفة للضغط الأمامي والخلفي واستقرار الرفع والانخفاض ، لمنع تسرب معجون اللحام ،الشفرة لديها تصميم معين للضغط المرن، ضغط المكنسة، سرعة الرفع، سرعة الطباعة، ومدى الطباعة هي جميعها قابلة للتعديل من قبل البرنامج. توفير مجموعة متنوعة من طرق التفكيك لتلبية متطلبات مختلفة من PCB،توفير العملاء مع منصة تحكم الطباعة جيدة.
5 نظام كشط نوع السكة الحديدية، تحسين استقرار التشغيل وطويل العمر.
6 جهاز ردود فعل الضغط المكتوم بالكامل يراقب الضغط في جميع الأوقات، مما يجعل الطباعة أكثر اكتمالًا.
7 مقياس مدمج، لا يسقط أبدا.
1 واجهة تشغيل سهلة التعلم وسهلة الاستخدام
2 مع وظيفة جيدة للحوار بين الإنسان والآلة
3 قم بإنشاء ملفات برنامج مع وظائف التعليم والملاحة، مع إشارات لكل خطوة.
4 مفتاح واحد للتبديل بين الصينية والإنجليزية، مع سجل العمليات، وتحليل سجل العيب والتشخيص ووظائف أخرى.
1 محور X،Y يتبنى مخرطة كرة طحن عالية الدقة، مدفوعة بمحركات الخدمة على جانبي.
2 يتم إضافة المستقطب في الداخل، ويتم القبض على العلامة من أشكال مختلفة تلقائيًا ودقيقة، ومصادر الضوء الثلاثية الاتجاهات المتساوية العليا والسفلية والمتجانسة.
معيار طابعة الشبكة
| النموذج | ET5235 | |
| إطارات الشاشة | الحجم الأقصى | 737ملم |
| الحجم الأدنى | 470ملم | |
| سمك | 25-40ملم | |
| حجم الـ PCB | ماكس: 520 * 350mm MIN: 50 * 50mm | |
| سمك الـ PCB | 0.6-6ملم | |
| صفحة التلوينات | < 1% ((القطع الشعاعي الأقصى للوحة) | |
| ارتفاع النقل | 900±20ملم | |
| توجيه النقل | يسار-يمين-يمين-يسار-يسار-يسار-يمين-يمين | |
| سرعة النقل | ماكس 1200ملم/ثانية قابل للبرمجة | |
| موقع لوحة PCB | نظام الدعم | المقرر من خلال يدوي |
| نظام التثبيت | فوق فريدة من نوعها مسطحة، الضغط الجانبي | |
| رأس الطباعة | رأسين مستقلين للطابعة ذات الاتصال المباشر مع سائق المحرك | |
| سرعة المكنسة | 6-300 ملم/ثانية | |
| ضغط المكنسة | 0-10kg/cm2 | |
| زاوية المزق | 55° ((المعيار) | |
| نوع المكنسة | كاشف الصلب ((القياسية) ، كاشف الطاقة الكهروضوئية ((اختياري) | |
| سرعة فصل الشبكة | 0.1-20ملم/ثانية قابل للبرمجة | |
| نظام التنظيف | جاف، رطب، فراغ ((مبرمجة) | |
| نطاقات تعديل الجدول | X:±5mm؛Y:±5mm؛Θ:±2° | |
| دقة الطباعة | ±0.025mm | |
| وقت الدورة | ≤9s (باستثناء الطباعة والتنظيف) | |
| تغيير المنتج | <5 دقيقة | |
| الهواء المطلوب | 4.5-6 كجم/سم2 | |
| إدخال الطاقة | AC:220±10٪، 50/60HZ 1Φ 3KW | |
| طريقة التحكم | التحكم في جهاز الكمبيوتر | |
| البعد | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
| الوزن | حوالي 700 كجم | |
| الارتفاع العلوي لنقل PCB | 10 ملم | |
حل خط الإنتاج SMT: DOB المصابيح / الضوء لوحة / Downlight / ضوء الفيضانات / ضوء الشريط / ضوء الأنابيب، الخ
RFQ
س: هل هناك ضمان للجودة؟
نحن نلتزم بالجودة أولاً، والعملاء موجهون، التحسين المستمر!
س: ما هي آلة SMT؟
هذه آلة لتصحيح مصابيح LED باستخدام تقنية التثبيت السطحي.
س: هل الخدمة بعد البيع للجهاز مضمونة؟
كل من آلاتنا لديها ضمان لمدة سنة واحدة وسوف تزور العملاء بانتظام للاستخدام.
س: ماذا يمكننا أن نفعل لك؟
ج: نحن نقدم آلة SMT، يمكننا أيضا توفير خط الإنتاج مخطط وهلم جرا.
س: ما هو تاريخ التسليم؟
ج: تاريخ التسليم حوالي 25-30 يوما بعد استلام الودائع.
س: ما هي شروط الدفع الخاصة بك؟
الجواب: 30% إيداع و 70% رصيد قبل الشحن.
س: هل هذه الآلة سهلة الاستخدام؟ إذا لم يكن لدي خبرة، يمكنني أيضا تشغيلها بشكل جيد؟
ج:نعم، تم تصميم آلتنا لسهولة الاستخدام، عادة ما يستغرق منك يوم واحد لتعلم كيفية التشغيل، إذا كنت فني، وسوف يكون أسرع بكثير لتعلم.
