تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | طابعة استنسل أوتوماتيكية | حجم ثنائي الفينيل متعدد الكلور: | الحد الأقصى: 520 * 350 ملم ، الحد الأدنى: 50 * 50 ملم |
|---|---|---|---|
| دقة الطباعة: | ± 0.025 مم | سمك اللوحة: | 0.6-6 ملم |
| البعد: | 1100(طول)×800(عرض)×1400(ارتفاع)مم | البرمجيات: | البحث والتطوير بشكل مستقل |
| الضمان: | سنة واحدة | الوزن: | 700 كجم |
| الحالة: | جديد | إمدادات الطاقة: | AC220V 50 هرتز |
| إبراز: | آلة الطباعة الصينية الحريرية,خط إنتاج طابعة القالب SMT,خط تجميع طابعة الشفرة PCBA,Stencil Printer SMT Production Line,Stencil Printer PCBA Assembly Line |
||
آلة الطباعة الآلية للكتيبات الورقية (SMT) في خط إنتاج الضوء
Fأشكال الطابعة ذات الشفرة SMT

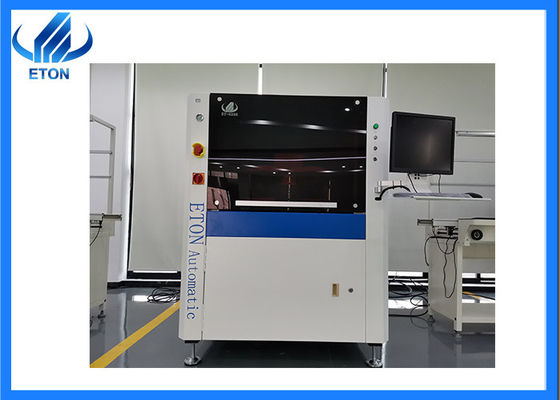

طابعة ستينسل أوتوماتيكية:
1 واجهة تشغيل سهلة التعلم وسهلة الاستخدام
2 مع وظيفة جيدة للحوار بين الإنسان والآلة
3 قم بإنشاء ملفات برنامج مع وظائف التعليم والملاحة، مع إشارات لكل خطوة.
4 مفتاح واحد للتبديل بين الصينية والإنجليزية، مع سجل العمليات، وتحليل سجل العيب والتشخيص ووظائف أخرى.
1 محور X،Y يتبنى مخرطة كرة طحن عالية الدقة، مدفوعة بمحركات الخدمة على جانبي.
2 يتم إضافة المستقطب في الداخل، ويتم القبض على العلامة من أشكال مختلفة تلقائيًا ودقيقة، ومصادر الضوء الثلاثية الاتجاهات المتساوية العليا والسفلية والمتجانسة.
1.نظام نقل وتثبيت PCB
1 يمكن اختيار اتجاه تحميل PCB ودمجها بحرية.
2 شريط نقل داخلي فريد من نوعه لمنع التشنج.
3 التحكم في سرعة النقل البرمجة يجعل وقف PCB أكثر دقة.
4 تبني مشابك جانبية مرنة ودعامات منقسمة لتثبيت الـ PCB بشكل فعال لضمان اتصال متوازن تمامًا بين الـ PCB والشبكة الصلبة.
5 هيكل محرك الوحدة المصممة بشكل مثالي تحسن بشكل فعال استقرار معايرة المنصة ، وتحقق ناقل التنقل الضئيل للغاية تحت ضبط دقيق ،حتى تتمكن الآلة من تلبية متطلبات الطباعة بدقة أعلىالهيكل بسيط وموثوق به ، والقابلة للتعديل مريحة ، ويمكن تطبيق تعديل ارتفاع PIN الدعم من لوحة PCB مع سمك مختلف بسرعة.
معيار طابعة الشبكة
| حجم الـ PCB | ماكس: 520 * 350mm MIN: 50 * 50mm |
| سمك الـ PCB | 0.6-6ملم |
| صفحة التلوينات | < 1% ((القطع الشعاعي الأقصى للوحة) |
| ارتفاع النقل | 900±20ملم |
| توجيه النقل | يسار-يمين-يمين-يسار-يسار-يسار-يمين-يمين |
| سرعة النقل | ماكس 1200ملم/ثانية قابل للبرمجة |
| رأس الطباعة | رأسين مستقلين للطابعة ذات الاتصال المباشر مع سائق المحرك |
| سرعة المكنسة | 6-300 ملم/ثانية |
| ضغط المكنسة | 0-10kg/cm2 |
| زاوية المزق | 55° ((المعيار) |
| نوع المكنسة | كاشف الصلب ((القياسية) ، كاشف الطاقة الكهروضوئية ((اختياري) |
| سرعة فصل الشبكة | 0.1-20ملم/ثانية قابل للبرمجة |
| نظام التنظيف | جاف، رطب، فراغ ((مبرمجة) |
| نطاقات تعديل الجدول | X:±5mm؛Y:±5mm؛Θ:±2° |
| دقة الطباعة | ±0.025mm |
| وقت الدورة | ≤9s (باستثناء الطباعة والتنظيف) |
| تغيير المنتج | <5 دقيقة |
| الهواء المطلوب | 4.5-6 كجم/سم2 |
| إدخال الطاقة | AC:220±10٪، 50/60HZ 1Φ 3KW |
| طريقة التحكم | التحكم في جهاز الكمبيوتر |
| البعد | 1240 ((L) * 1450 ((W) * 1650 ((H) |
| الوزن | حوالي 700 كجم |
حل خط إنتاج SMT
عملاء إيتون
يتم تصدير منتجاتنا إلى أكثر من30البلدان والمناطق
مثل كوريا الجنوبية، تركيا، مصر، الهند، روسيا، أمريكا، البرازيل، تونس، بولندا، ليتوانيا، جنوب أفريقيا، إيران,فيتنام، باكستان، السعودية، أوزبكستان، نيجيريا، ألمانيا، الخ
