تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | آلة "SMT Pick and Place Machine"، "SMT Chip Mounter"، "SMT Nozzle" | إمدادات الطاقة: | AC220V 50 هرتز |
|---|---|---|---|
| الضمان: | سنة واحدة | البعد: | 1490*2190*1650ملم |
| سرعة التثبيت: | 48000CPH | ارتفاع التثبيت: | <16 ملم |
| الوزن الكلي: | 1850 كجم | الحالة: | 100٪ أصلي ، جديد تمامًا |
| المكونات القابلة للتطبيق: | 0402،0805،0603،1206 ، SOP | طلب: | خط إنتاج SMD،SMT صلابة آلة إطلاق النار،SMT خط إنتاج،لآلة SMT |
| إبراز: | صانع الشريحة الآلي للآلة SMT,آلة تحديد ووضع خط SMT,آلة SMT الآلية عالية السرعة,SMT Line Pick And Place Machine,High Speed Automatic SMT Machine |
||

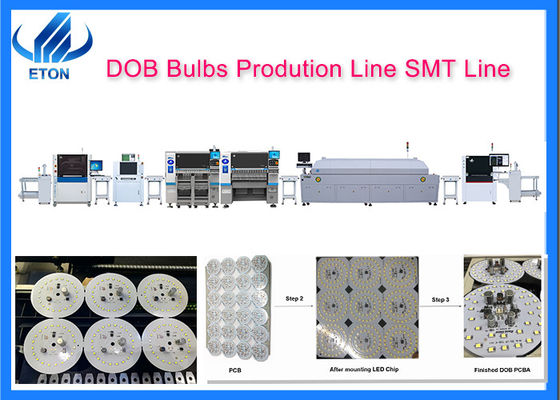

SMT تفاصيل آلة الخط
عملية خط SMT:
محمولات التشديد
| النموذج | ET-46BLD |
| البعد | L600*W650*H1200 ملم |
| حجم اللوحة | 50*50-530*460 ملم |
| تحميل الطائرة | حوالي 10 ثوان |
| ارتفاع العملية | 900 ± 20 ملم |
| اتجاه التدفق | L→R أو R→L |
| سمك اللوحة | 0.6 ملم |
| مسافة الخطوة | 20 ملم أو حسب الطلب |
| قدرة الطاقم | مخصصة |
| الوزن | 400 قطعة |
| متطلبات الطاقة | 200 كجم |
| الاحتياجات الجوية | 0.4-0.6 Mpa، أقصى 30L/min |
الطابعة الآلية للقلم
| النموذج | ET-5235 |
|
حجم الـ PCB |
ماكس: 520 * 350mm MIN: 50 * 50mm |
|
الارتفاع العلوي لنقل PCB |
10 ملم |
|
طريقة التحكم |
التحكم في جهاز الكمبيوتر |
|
سرعة المكنسة |
6-300 ملم/ثانية |
|
إدخال الطاقة |
AC:220±10٪، 50/60HZ 1Φ 3KW |
ناقل
| النموذج | ET-C600 |
| هيكل الإطار الصلب، طول السكة الحديدية | L=600 ملم |
| نطاق ضبط العرض | 50~350 ملم |
| حجم PCB | 500 × 350 مم |
| ارتفاع ناقل الحركة | 920±20 |
| الإرسال | ناقل الحزام المسطح 5MM |
| السرعة | قابلة للتعديل من 0.5 إلى 9 م/دقيقة |
| المحرك | مجموعة واحدة من محركات 25 واط |
| التحكم | لوحة تحكم صناعية |
| اتجاه الإرسال | واحد (يسار → يمين) |
| قسم واحد من التحكم، اثنين من أجهزة الاستشعار | |
آلة الاختيار والوضع
| النموذج | KT10S |
| البعد | |
| الطول | 1490ملم |
| العرض | 2020ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2080 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 450mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك الـ PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة لمسة |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 1PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16ملم |
| سرعة التثبيت | 48000 كيلوفرات ((في أفضل حالة) |
| المكونات | مصابيح LED ، مكثفات ، مقاومات ، مكونات على شكل ، الخ |
| المكونات السرعة | 0.2ملم |
| رقم محطة التغذية | 52 PCS (104 PCS تخصيص، و IC الوعاء / فوهة تغيير الخيار) |
| عدد الفوهات | 10 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
8 مناطق فرن إعادة التدفق
| البند | آلة تحميل ET-UL390 |
| البعد | L2200*W920*H1200mm |
| الإطار | سكة حديدية مرشحة ألومنيوم خاصة وسلسلة بلاستيكية خاصة من نوع ألف طائر |
| الرفع | 120W تايوان الفرامل محرك القيادة يستخدم المسمار الكرة لجعل المجلة خطوة صعودا وهبوطا |
| الهيكل | هيكل المشبك الهوائي |
| 0.9M طويلا لوحة دفع ناقل | مجموعة واحدة |
| الحجم الأقصى لـ PCB | L530*W390 |
| مواصفات مربع التداول | (L) 535* ((W) 460* ((H) 565mm |
| التوجيه | من اليسار إلى اليمين / من اليمين إلى اليسار |
| اختيار مكان منصة الرف | 10,20,30,40 |
| جهاز التحكم | جهاز تحكم قابل للبرمجة من شركة Mitsubishi PLC |
| وظيفة الإغلاق | أوتوماتيكي |
| لوحة تحكم التشغيل | تشغيل الشاشة اللون الحقيقي |
| إمدادات الطاقة | 220 فولت 50 هرتز |
| مصدر الغاز | 0.4-0.6MPa |
| رقم لوحة التخزين ذات الحمل الكامل | 50 قطعة |
| صندوق التحكم الكهربائي | مجموعة واحدة |
إزالة التحميل التلقائي
| البند | آلة تحميل ET-UL390 |
| البعد | L2200*W920*H1200mm |
| الإطار | سكة حديدية مرشحة ألومنيوم خاصة وسلسلة بلاستيكية خاصة من نوع ألف طائر |
| الرفع | 120W تايوان الفرامل محرك القيادة يستخدم المسمار الكرة لجعل المجلة خطوة صعودا وهبوطا |
| الهيكل | هيكل المشبك الهوائي |
| 0.9M طويلا لوحة دفع ناقل | مجموعة واحدة |
| الحجم الأقصى لـ PCB | L530*W390 |
| مواصفات مربع التداول | (L) 535* ((W) 460* ((H) 565mm |
| التوجيه | من اليسار إلى اليمين / من اليمين إلى اليسار |
| اختيار مكان منصة الرف | 10,20,30,40 |
| جهاز التحكم | جهاز تحكم قابل للبرمجة من شركة Mitsubishi PLC |
| وظيفة الإغلاق | أوتوماتيكي |
| لوحة تحكم التشغيل | تشغيل الشاشة اللون الحقيقي |
| إمدادات الطاقة | 220 فولت 50 هرتز |
| مصدر الغاز | 0.4-0.6MPa |
| رقم لوحة التخزين ذات الحمل الكامل | 50 قطعة |
| صندوق التحكم الكهربائي | مجموعة واحدة |
