تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | آلة التقطيع والمكان | السرعة المثلى: | 98000 CPH |
|---|---|---|---|
| الوزن الكلي: | 2200 كجم | رقم الكاميرا: | 2 أجهزة كمبيوتر （كاميرا رؤية الرحلة الرئيسية） ، 4 أجهزة كمبيوتر مارك كاميرا |
| المكونات: | 0201~15*15MM مواد التعبئة والتغليف | عدد محطات التغذية: | الجانب المزدوج: 104 أجهزة كمبيوتر (جانب واحد: 52 ٪) |
| عدد المغزل: | الجانب المزدوج: 20 قطعة (جانب واحد: 10pcs) | القوة: | 220AC 50 هرتز |
| استهلاك الطاقة: | 1.5 كيلو واط | استهلاك الهواء: | 0.4-0.6mpa (4-6kgf/cm2) 150L/min |
| إبراز: | 1612 معدات تصنيع الشرائط LED,0201 معدات تصنيع الشرائط LED,آلة تصنيع الأضواء المتحركة,0201 LED Strip Manufacturing Equipment,Roll-to-Roll Led Light Making Machine |
||

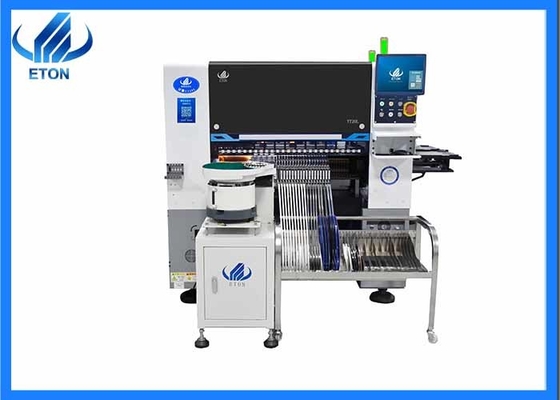

آلة الاختيار والوضع الآلية
عالية الجودة للفول إلى الفول عالية السرعة لتحديد ووضع آلة، كسر اتفاقيات الصناعة، تحسين كبير سرعة التثبيت ودقة والاستقرار.
السرعة المثلى:
98000CPH
مقياس المخطط
| الطول | 2240ملم |
| العرض | 2070ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2200 كجم |
التطبيق
حل خط SMT آلي بالكامل
السمة① براءة الاختراع الدولية: رأس النشر
رئيس التوظيف المتكامل
خفيفة الوزن، والرأس هو شكل تكاملي، و 10 مجموعات من محاور Z يتم التحكم بها بشكل مستقل من قبل خطية مغناطيسية وحدات
المحرك، والذي يحسن إلى حد كبير السرعة والدقة والاستقرار
نظام الزاوية الدقيق
نظام الزاوية المكون من وحدات يسيطر بشكل مستقل على زاوية كل عنصر لضمان وضع دقيق للغاية. 10 فوهات امتصاص لكل رأس ، مع مسافة مركزية تبلغ 16 مم.
السمة② منتج مرنن
نظام الرؤية
الكاميرا المتكاملة عالية السرعة ودقيقة التعرف على الطيران تحسن دقة التعرف،التعرف خلال حركة محور X و Y لتحسين مرة أخرى كفاءة التثبيت
جهاز استشعار الفراغ
كل وحدة وضع مع وظيفة الكشف المستقلة، والتي تحسن استقرار المعدات وموثوقية المنتج.
القدرة على السرعة الفائقة
اعتماد محركات خطية مغناطيسية متطورة ورأس متعدد الوظائف ، زادت قدرة التثبيت بنسبة 25٪ مقارنة بالآلات التقليدية ، مع سرعة مثالية تصل إلى 98000CPH
2.المعلم التقني
| النموذج | YT20L |
| البعد | 2240mm*2070mm*1650mm |
| الوزن الإجمالي | 2200 كجم |
| طول و عرض للوحة | 250±10mm*أي طول ((اختيار) |
| سمك الـ PCB | 0.1-0.5ملم |
| تشبيكات الـ PCB | ضغط الأسطوانة، امتصاص الفراغ |
| سكة حديد ثابتة | 2 قاطرة، 2 قاطرة |
| النظام | ويندوز 10 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| البرمجة خارج الخط | متاحة |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| رقم الكاميرا | 2 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 4 PCS مارك | |
| أكرر الدقة | CHIP±0.03mm IC±0.025mm Cpk 1.33 (3σ) |
| ارتفاع التثبيت | القياسية: 16 ملم الإعداد الخاص: 10 ملم |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة) |
| المكونات | 0201~15*15MM مواد التعبئة والتغليف |
| مساحة المكونات | 0.2ملم |
| رقم محطة التغذية | الجانب المزدوج: 104 PCS (الجانب الواحد: 52 PCS) |
| لا، من الغزل | الجانب المزدوج: 20 PCS (الجانب الواحد: 10 PCS) |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C 45%~70%RH |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الهواء | 0.4-0.6mpa (4-6kgf/cm2) 150L/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | طعام كهربائي |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
