تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة التقطيع والمكان | كاميرا بصرية: | مجموعتان من الكاميرات المستوردة |
|---|---|---|---|
| سرعة التركيب: | 80000 CPH | حجم ثنائي الفينيل متعدد الكلور: | 1200 * 350 مم |
| قوة: | 380AC 50 هرتز | طريق خاص: | محرك خطي مغناطيسي متطور + محرك سيرفو |
| ضمان: | سنة واحدة | الوزن الكلي: | 2000 كجم |
| وزن: | 56 كجم - 550 كجم | نطاق المكون: | رقاقة led ، 0603 ~ 8520 رقاقة ، 0402-32 * 32mm |
| توفير خدمة ما بعد البيع: | الدعم عبر الإنترنت | ارتفاع المكون: | ≤10 ملم |
| إبراز: | آلة وضع جبل على سطح المحرك الخطي,آلة وضع جبل على سطح المحرك المغناطيسي,آلة اختيار ووضع SMD 80000CPH |
||

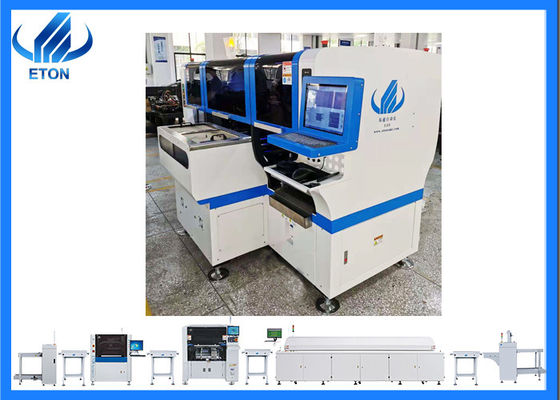

الخصائص الوظيفية لآلة SMT
1. المحور X ، المحور Y ومنصة التغذية جميعها تعتمد برغي دقيق مستورد بدقة عالية لتحسين دقة تشغيل المعدات وسرعة النقل.
2. نظام التصحيح البصري مارك ، المحاذاة البصرية للتعرف على الرحلة ، التقاط الصور وتحديد مواضع لوحة ثنائي الفينيل متعدد الكلور لضمان دقة التصحيح.
3. المحور z للرأس يتم التحكم فيه بشكل مستقل عن طريق محرك سيرفو باناسونيك ، والذي يمكن أن يكمل بكفاءة تغذية وتغذية LED.
4. وظائف قوية: يمكن تكوين مغذي مختلف لتلبية متطلبات التركيب لمنتجات LED المختلفة.
5 ، عملية بسيطة: واجهة رسومية باللغتين الصينية والإنجليزية ، سهلة التشغيل.برمجة بسيطة ، يمكن حفظها وتحريرها ، استدعاء تعسفي ؛
التعبئة والتغليف والتسليم
وسيلة النقل لدينا بما في ذلك النقل المائي والبري والجوي ، يمكنك اختيار الطريقة الأنسب وفقًا لمتطلباتك.
| التعبئة | |
| 1. فيلم التعبئة | جعل الآلة صحية ونظيفة ومختومة التعبئة والتغليف والغبار والرطوبة ؛تتمتع بمقاومة جيدة للصدمات ومقاومة الصدمات وأداء حماية جيد مع إحكام وثبات. |
| 2. فراغ التعبئة | مزايا مويستوريبروف ، الغبار وهلم جرا |
| 3. التعبئة الخشبية | تتميز بأداء توسيد جيد ، مقاومة للتآكل ، قوة عالية واسترطابية ، مقاومة للرطوبة ومقاومة للزلازل. |
آلة اختيار ووضع SMT
| HT-E8S | ||
| ثنائي الفينيل متعدد الكلور | عرض طول ثنائي الفينيل متعدد الكلور | الحد الأقصى: 1200 * 350 مم الحد الأدنى: 100 * 100 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5 ~ 5 مم | |
| لقط ثنائي الفينيل متعدد الكلور | ضغط هوائي قابل للتعديل | |
| وضع التركيب |
Ø مجموعة للقطف وفصلها عن المكان Ø منفصل عن الانتقاء ومنفصل عن الوضع |
|
| نظام التشغيل | النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل | |
| عرض | شاشة تعمل باللمس | |
| جهاز الإدخال | فأرة لوحة المفاتيح | |
|
رؤية النظام |
رقم الكاميرا |
2 مجموعات من الكاميرات المستوردة رؤية لتحديد المحاذاة وتصحيح العلامات |
| دقة التركيب | 0.02 مم (تكرار الدقة) | |
| اعالي الجبال | <36 ملم | |
| سرعة التركيب | 45000 CPH | |
| مساحة المكونات | 0.2 مم | |
| عدد محطات التغذية | 36 قطعة | |
| عدد الفتحات | 12 قطعة | |
| قوة | 380AC 50 هرتز | |
| استهلاك الطاقة | 4KW | |
| ناقل الحركة | أقصى طول: 1200 مم | |
| سرعة انتقال | > 500 مم / ثانية | |
| اتجاه الإرسال | كلا الاتجاهين | |
| وضع الإرسال | محرك السيارات عبر الإنترنت | |
| ضغط جوي | > 5.0 كجم / سم² | |
| التحكم الكهربائي | البحث والتطوير المستقل بواسطة ETON | |
| وحدة بطاقة التحكم في الحركة 1 مجموعة | البحث والتطوير المستقل بواسطة ETON | |
| X ، Y ، X محرك الطريق | محرك سيرفو + تحكم محرك خطي مغناطيسي لمحور X ، Y ، Z. | |
| طريقة التغذية | مغذي كهربائي بمحرك مزدوج | |
