تفاصيل المنتج:
شروط الدفع والشحن:
|

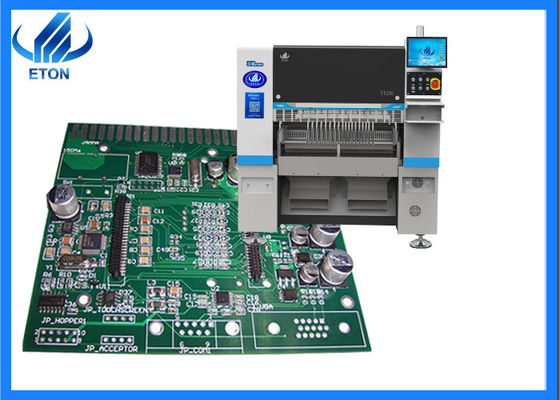

| الاسم: | آلة "SMT Pick and Place Machine"، "SMT Chip Mounter"، "SMT Nozzle" | إمدادات الطاقة: | AC220V 50 هرتز |
|---|---|---|---|
| رأس: | 20 قطعة | محطة التغذية: | 104 قطعة |
| سرعة التثبيت: | 98000 CPH | ارتفاع التثبيت: | <16 ملم |
| الوزن الكلي: | 1850 كجم | المكونات القابلة للتطبيق: | 0402،0805،0603،1206 ، SOP |
| التطبيق: | خط إنتاج SMD،SMT صلابة آلة إطلاق النار،SMT خط إنتاج،لآلة SMT | الضمان: | سنة واحدة |
| إبراز: | أسرع خط إنتاج ضوء SMT LED,أسرع معدات SMT لتحديد المواقع,أجهزة إختيار ووضع الضوء LED,Fastest SMT Pick And Place Equipment,LED Light Pick And Place Equipment |
||
● قاع مزدوج، 20 خيوط.
● الحد الأقصى لوحة PCB: 500 * 300mm ، الحد الأدنى 50 * 50mm.
● علبة IC الاختيارية ، ANC ، إنتاج مرن
● يمكن الحصول على سلك مرن من خلال وضع وحدات
الرؤوس وطرق إنتاج مختلفة.
1محور X,Y,Z جميعها تتبنى محركات خطية مغناطيسية متطورة من قبل
2قدرات مرنة للتعامل مع أقراص PCB ، متعدد المحطات ، تركيب متعدد المواد
3محور Y يتبنى بنية قاعدة القيادة المزدوجة
4دعم وظيفة فوهة استبدال تلقائي ((اختيار)
5.تطبيق على 0201 ~ 35 * 35mm شريط ريل حزمة و IC صفيحة تغذية
المعلم التقني
| النموذج | YT20S |
| البعد | |
| الطول | 1480ملم |
| العرض | 2680ملم |
| الطول | 1650ملم |
| الوزن الإجمالي | 2380 كجم |
| بي سي بي | |
| طول و عرض للوحة | الحد الأقصى: 500 * 300mm ((1200 * 450 خيار) الحد الأدنى: 50 * 50mm |
| سمك PCB | 0.5-5ملم |
| تشبيكات الـ PCB | مشبك الأسطوانة ، عرض المسار قابل للتعديل |
| وضع التثبيت | الاختيار الجماعي والوضع المنفصلالاختيار المنفصل والوضع المنفصل |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة لمسة |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 1 PCS (كاميرا الرؤية الجوية للرأس) |
| كاميرا 2 PCS مارك | |
| زيادة دقة التركيب | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| ارتفاع التثبيت | 16mm (الارتفاع الآخر يمكن تخصيصه) |
| سرعة التثبيت | 98000 كيلوفرات ((في أفضل حالة)) |
| المكونات | 0201 ~ 12MM مواد التعبئة والتغليف ومواد IC ((الكاميرا الثابتة الاختيارية ل 0201 ~ 35 * 35MM) ، يمكن تخصيص حجم المكونات الأخرى |
| المكونات السرعة | 0.2ملم |
| رقم محطة التغذية | 104 PCS |
| عدد الفوهات | 20 PCS |
| القوة | 220AC 50HZ |
| استهلاك الطاقة | 1.5كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| سرعة الإرسال | > 1000 ملم/ثانية |
| اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
| محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة |
| طريقة التغذية | جهاز تغذية ذكي بمحرك مزدوج |
| واجهة نظام إدارة الإنتاج MES | مخصصة |
التطبيق
خدماتنا
1) مدير المبيعات المهنية من آلة SMT LED ، وتوفير اقتراحات مهنية وخدمة لك!
2) 24 ساعة خدمة على الانترنت والدعم الفني، حل أسئلتك بسرعة!
3) منظمة الشركة السليمة ونظام العمل، يضمن لك تسليم سريع!
4) تصميم وتوفير جميع خطوط معالجة SMT بالنسبة لك على أساس ميزانيتك ، ورشة عمل تغطي المنطقة مع أفضل الأسعار!
فترة الصيانة: 1 سنة. ((الجهاز بأكمله، أي أجزاء تحتاج إلى إصلاح أو استبدال سيكون مجانا)
تحديث البرنامج سيكون مجاناً
زيارة العميل بانتظام وجمع المعلومات.
